Serija utičnih uređaja PDP (-OS) za pouzdanu zaštitu mjerne, upravljačke i regulacijske tehnike

Kombinirana zaštita od udara munje i prenapona za informacijske sustave i automatizaciju

Mjerna, upravljačka i regulacijska tehnika srce su moderne industrije.

U vremenu industrijske revolucije 4.0 ona omogućuje automatizirano upravljanje i daljinski nadzor uređaja, senzora i aktivatora. Kako bi se osigurala dostupnost uređaja i spriječili financijski gubici uslijed gubitaka zbog prestanka rada proizvodnje,zaštita od prenapona tvrtke OBO štiti elektroniku od štete uzrokovane udarom munje i prenaponima.

S univerzalnim uređajima za zaštitu podataka tipa PDP portfelj OBO-a u području mjerne, upravljačke i regulacijske zaštite nadopunjen je serijom proizvoda s utičnim ulošcima. Zaštitni uređaji PDP-OS također imaju optičku i daljinsku signalizaciju.

Utični ulošci
Ispitani prema HRN EN 61643-21 (D1/C2)
Frekvencijsko područje do 100 MHz
Dostupne su varijante za direktno i indirektno uzemljenje
Maksimalna odvodna struja I_total 20 kA
Impulsna struja I_imp 2,5 kA
Nazivna odvodna struja žila-žila i žila-zemlja In 10 kA
Uzemljenje se izvodi preko montažnog profila ili priključnog kabela

Utični ulošci

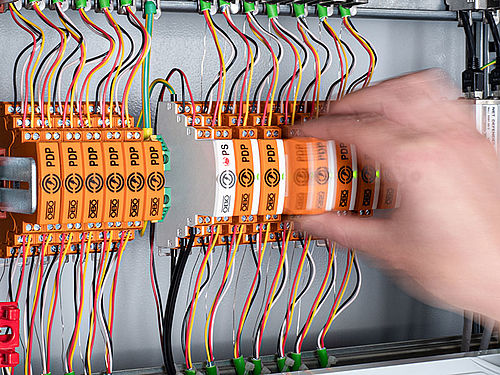

Zaštita za vodiče za prijenos podataka PDP osiguravaju neprekidan rad proizvodnje jer se ulošci, u slučaju održavanja mogu zamijeniti lako i bez prekida signala.

Na taj se način izbjegava trošak ponovnog ožičavanja. Integrirano kodiranje napona u ulošcima i podnožjima sprječava pogrješno svrstavanje.

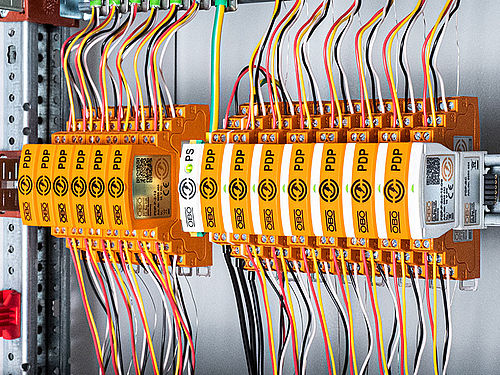

PDP-OS s optičkom signalizacijom

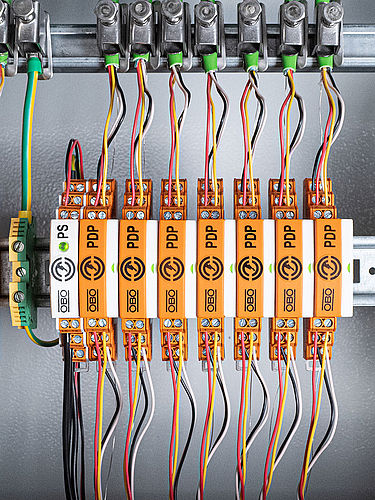

Zaštitni uređaji PDP-OS, u kombinaciji s napajanjem PS imaju LED indikator funkcije za optičku signalizaciju.

Na taj način vidljivo je da li je zaštita spojenog sustava još uvijek osigurana. Osim toga, preko napajanja moguća je daljinska signalizacija.

Na uređaj za napajanje može se priključiti i nadzirati blok s do 25 uređaja za zaštitu od prenapona.

Pritom je moguća kombinacija svih varijanti PDP-OS uređaja u jednom jedinom bloku.

Preko napajanja realizira se daljinska signalizacija cijeloga bloka.

Nova generacija zaštite za prijenos podataka: svestrano upotrebljiva

Svi zaštitni uređaji serije PDP(-OS) svestrano su upotrebljivi u područjima frekvencije do 100 MHz. Ispitani u skladu s HRN EN 61643-21 (D1/C2), zaštitni uređaji omogućavaju pouzdanu zaštitu mjerne, upravljačke i regulacijske tehnike.

PDP uređaji dostupni su u četiri varijante od 5,12, 24 i 48 V za 2 ili 2x2 žile po vodiču.

Budući da su vodovi za prijenos podataka, zbog osjetljive razine signala posebno podložni smetnjama, da bi se smanjile smetnje upotrebljava se opleta kabela. Za učinkovitu zaštitu važno je da je opleta kabela s obje strane priključena na sabirnicu za izjednačenje potencijala. Spajanje se izvodi direktno ili indirektno. Iz tog razloga, zaštitni uređaji serije PDP dostupni su i u izvedbama za direktno te indirektno uzemljene sustave.
