Ispitani i odobreni sustavi polaganja s očuvanjem funkcije pomoću ovjesnog elementa MAH
U slučaju požara kabeli i vodovi izloženi su ekstremnim opterećenjima zbog plamena i vrućine.
Svejedno moraju određeno vrijeme izdržati temperature do 1000 stupnjeva bez kratkog spoja bakrenog vodiča.
Sustav nosača pritom je osnovna potpora za kabele i vodove.
A posebnu ulogu ima kod očuvanja funkcije. OBO Bettermann nudi široku paletu nosivih konstrukcija i načina polaganja te stalno proširuje asortiman.
Novi sustav polaganja s očuvanjem funkcije kombinira ovjesni element tip MAH s kabelskim policama tip RKSM 6 i mrežnim policama tip GRM 55 200. Na raspoloaganju su odgovarajuće potvrde o ispitivanju.
Sustav polaganja s ovjesnim elementom MAH: kabelska polica RKSM 6…
Kabelska polica RKS-Magic ispitana je kao nosiva konstrukcija za određene kabele za očuvanje električne funkcije sukladno HRN DIN 4102 dio 12 i odobrena je za razrede očuvanja funkcije od E30 do E90.
Nosiva konstrukcija kao sustav polaganja za manja opterećenja sastoji se od ovjesnog elementa i navojne šipke te se može se jednostavno montirati uz mali broj elemenata. Bezvijčanim sustavom spajanja kabelskih polica RKS-Magic, montaža se izvodi bez alata, brzo i ekonomično.
Kod primjene za očuvanje funkcije, nakon spajanja polica potrebno je presavinuti spojnice na dnu police. Dvostruki sloj materijala na spojnim mjestima i užljebljenja u dnu kanala omogućavaju veliku nosivost kabelske police. Dozvoljena je primjena elemenata za promjenu smjera trase.
Princip instalacije kabelske police RKS-Magic
Prvi korak instalacije je umetanje ovjesnog elementa MAH. Nakon pričvršćivanja navojne šipke, na ovjensom elemetnu stavlja se dodatno osiguravanje šesterokutnom maticom.
Nakon montaže ovjesnog elementa, spajaju se kabelske police umetanjem jedne u drugu.
Nakon toga samo se još moraju presavinuti spojnice na dnu police. Rezultat: bezvijčano spajanje polica.
Dodatni elementi za skretanje trase spajaju se brzo i jednostavno bezvijčanom spojnicom Magic.
Jeste li znali: druge sustave iz područja Kabelske police pronaći ćete u našem online-katalogu.
Sustav polaganja s ovjesnim elementom: mrežna polica GRM 55 200
Mrežna polica GR-Magic ispitana je kao nosiva konstrukcija za određene kabele i za očuvanje električne funkcije sukladno HRN DIN 4102 dio 12 te je odobrena je za razrede očuvanja funkcije od E30 do E90.
Osim ovjesnog elementa MAH postoji sustav polaganja pomoću centralno raspoređene navojna šipke kao viseći element.
Zahvaljujući bezvijčanom sustavu spajanja, mrežne police GR-Magic montiraju se bez alata odnosno, posebno brzo i ekonomično.

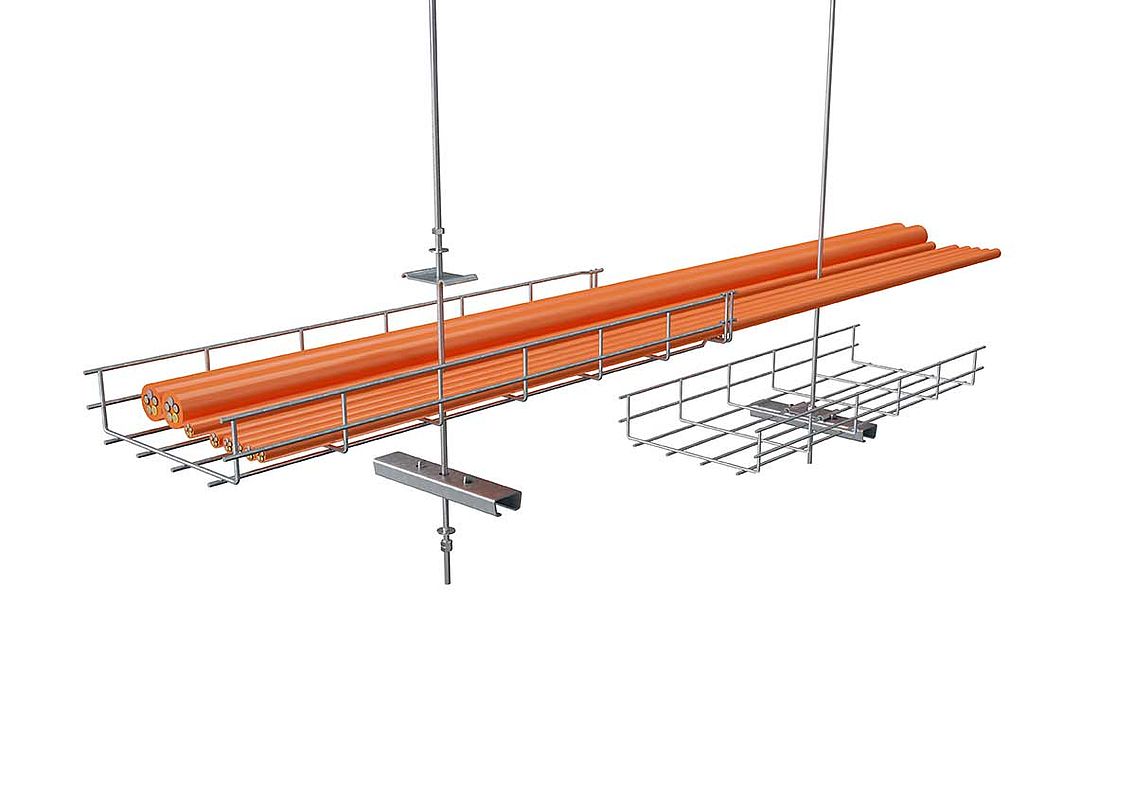

Princip instalacije mrežne police GRM 55 200:
pričvršćivanje ovjesnog elementa MAH izvodi se se zajedno s montažom navojne šipke. Profil ovjesnog elementa postavlja se ispod mrežne police, a stezaljka se montira s gornje strane police.
Umetanjem navojne šipke i pritezanjem matica pričvršćuju se svi dijelovima ovjesnog elementa.
Mrežne police spajaju se tako da se umeću jedna u drugu i stvaraju mehanički siguran spoj bez dodatnih vijaka i spojnica.
Dodatni elementi jednostavno se montiraju spojnicom.
