Nova generacija izoliranog vodiča isCon®
Zaštita od udara munje i sigurnosni razmak
Prilikom planiranja i realizacije sustava za zaštitu od udara munje posebno je važno spriječiti opasne preskoke munje između vodljivih dijelova (električni sustavi, cjevovodi itd.). Krovovi građevina često se koriste za ugradnju klimatizacijskih i ventilacijskih sustava, odašiljača i postrojenja za proizvodnju energije iz obnovljivih izvora. Međutim, takve konstrukcije često ne zadovoljavaju potrebne razmake između sustava za zaštitu od udara munje i električnih instalacija. Da bi se ostvario potreban razmak, OBO nudi izolirani sustav za zaštitu od udara munje isCon®.
Ispitani odvodni vodič isCon®

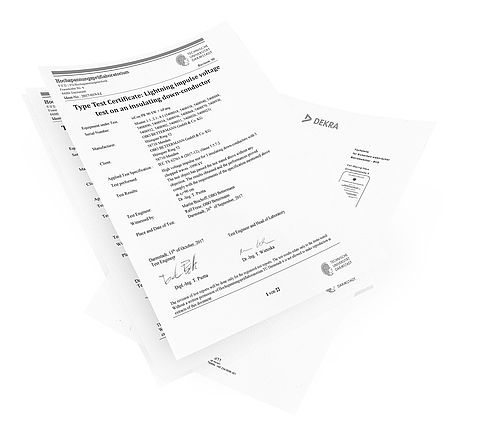

Izolirani odvodni vodič isCon® otporan na visoke napone moderno je rješenje za projektante i instalatere sustava za zaštitu od udara munje kako bi se osigurali potrebni sigurnosni razmaci. Normirani presjeci vodiča ispunjavaju zahtjeve norme VDE 0185-561-2 (IEC/ EN 62561-2). Brojna ispitivanja struje munje prema VDE 0185-561-1 (IEC/EN 62561-1) te prema IEC TS 62561-8 s do 200 kA (10/350) omogućuju primjenu u svim razredima zaštite od udara munje.
Kao inovativni i međunarodni ponuđač cjelokupnog programa sustava za zaštitu od udara munje i prenapona, OBO je razvio novu generaciju vodiča isCon®, kako bi ispunio zahtjeve najrazličitijih tipova građevina. Rezultat: prikladan odvodni vodič isCon®za sve zahtjeve projekata s vanjskom zaštitom od udara munje.
Izolirani vodič isCon® bez halogena vatrootporan je prema HRN EN 60332-1-2 te je otporan na vremenske uvjete. Prikladan je za uporabu na otvorenom, a može se instalirati na krovovima, na ili u zidovima, u betonu, u fasadi i unutar građevina.
Raznolikost vodiča isCon®
IsCon®& vodič, ovisno o izvedbi, nakon prve stezaljke za izjednačenje potencijala, osigurava ekvivalentan sigurnosni razmak od 0,45 - 0,9 metara u zraku, odnosno dvostruku vrijednost kod čvrstih građevnih materijala. Time je moguća instalacija neposredno na metalnim konstrukcijama i električnim uređajima.

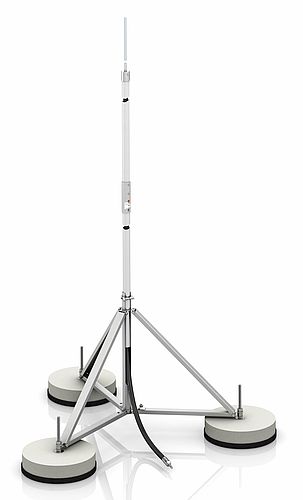

Kod izravnog udara munje nastala energija odvodi se kroz izolirani vodič isCon® do sustava uzemljenja građevine. Direktni preskok s odvoda na štićenu instalaciju time je onemogućen. Odvodni vodiči isCon®, ovisno o tipu imaju kapacitet odvodnje od 150 - 200 kA impulsa munje 10/350 μs i mogu se primijeniti u različitim područjima.

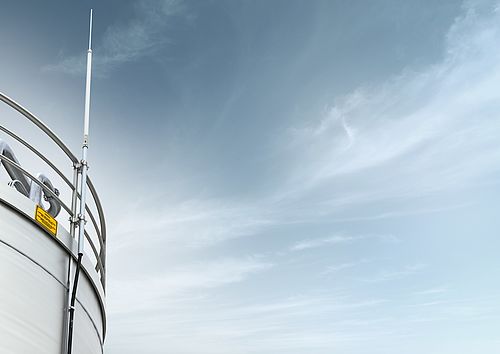

Odvodni vodič isCon® Professional+ posebno je razvijen i certificiran za polaganje u područjima neposredne opasnosti od eksplozije. Dodatni sivi vanjski plašt osigurava zaštitu od opasnog napona dodira prema VDE 0185-305-3 (IEC/EN 62305-3).
Svijetlo sivi odvodni vodič isCon® (isCon® ProPl 75 LGR) prikladan je između ostaloga za polaganje u zemlji. Ako se postavlja izvan zemlje, može se premazati, npr. fasadnom bojom. Ovaj vodič ispunjava zahtjeve za zaštitu od napona dodira i napona koraka prema VDE 0185-305-3, dio 8.1. Može se koristiti i kod npr. ulaza u zgradu, tako da se na zadnja 3 metra zamijeni uobičajeni odvodni vodič kako bi se zaštitile osobe od opasnih napona dodira.

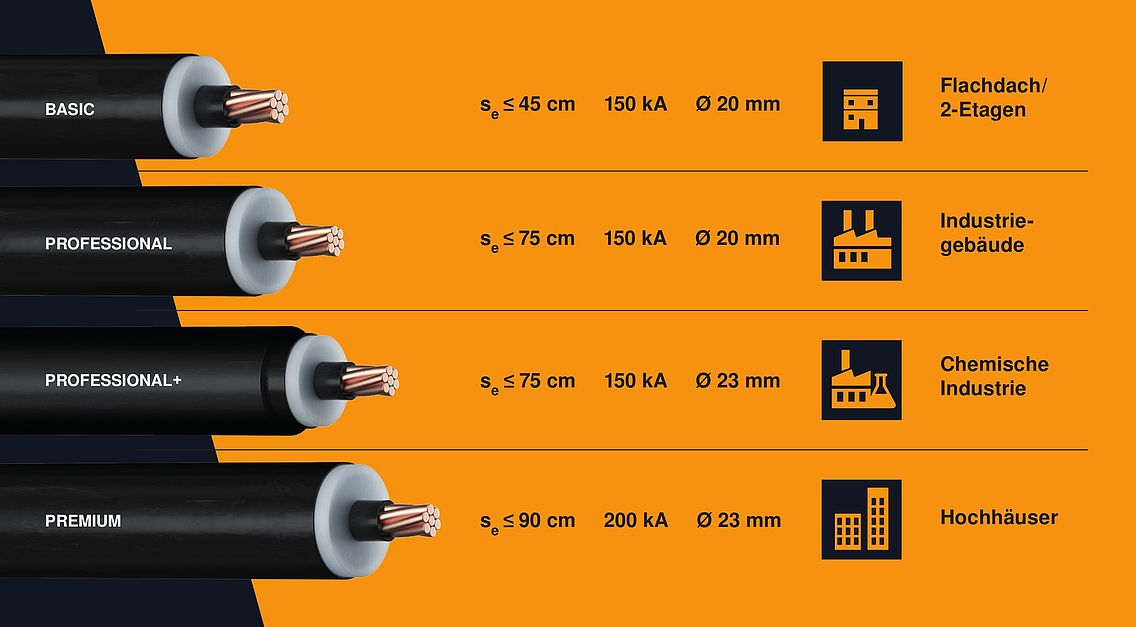

Odvodni vodič isCon® isporučuje se kao metraža roba u pet izvedbi:
isCon® BA 45 SW, crne boje, br. art. 5408 014 (BASIC)
isCon® Pro 75 SW, crne boje,, br. art. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, crne boje, br. art. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, svijetlo sive boje, br. art. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, crne boje, br. art. 5408 018 (PREMIUM)
Dodatni informativni materijal i opsežne upute za montažu dostupni su na mrežim stranicama u području preuzimanja.
