Instalacijski kanali LKM: pouzdana zaštita za kabele i vodove

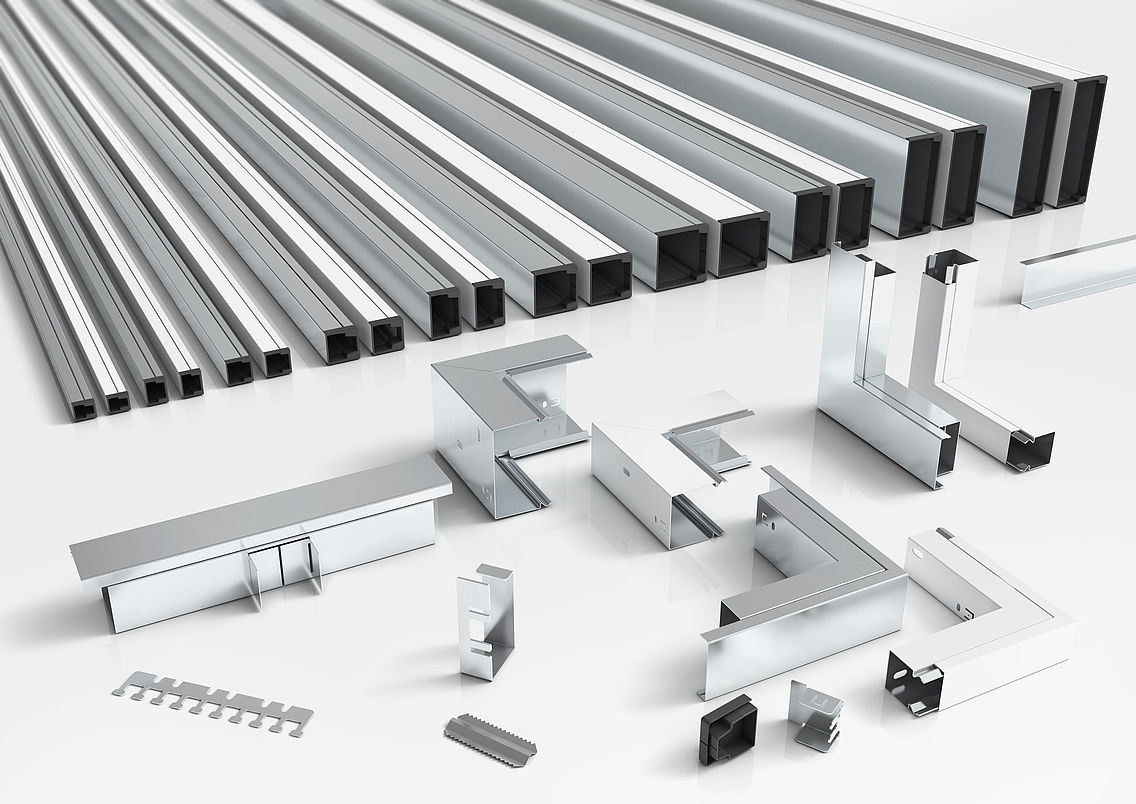

OBO metalni kanali za provođenje kabela LKM dokazali su se mnogo puta kao stabilan sustav u teškim uvjetima, kao što su industrijska okruženja ili izgradnja postrojenja. Zatvoreni sustav omogućava jednostavnu naknadnu ugradnju čak i sa unaprijed ožičenim utikačima. Sustav kanala pouzdano štiti vodove strojeva i sustava od mehaničkih naprezanja i onečišćenja. Na taj se način kabeli i vodiči polažu ne samo sigurno nego i estetski prihvatljivo u skladu s propisima odnosno namjenom građevine. Kanali za usmjeravanje kabela dopunjeni su oblikovanim dijelovima i dodatnim komponentama, kao što su prstenovi za zaštitu rubova i završni dijelovi, koji sustav čine još fleksibilnijim.
Prstenovi za zaštitu rubova: štede vrijeme i lako se ponovno ugrađuju

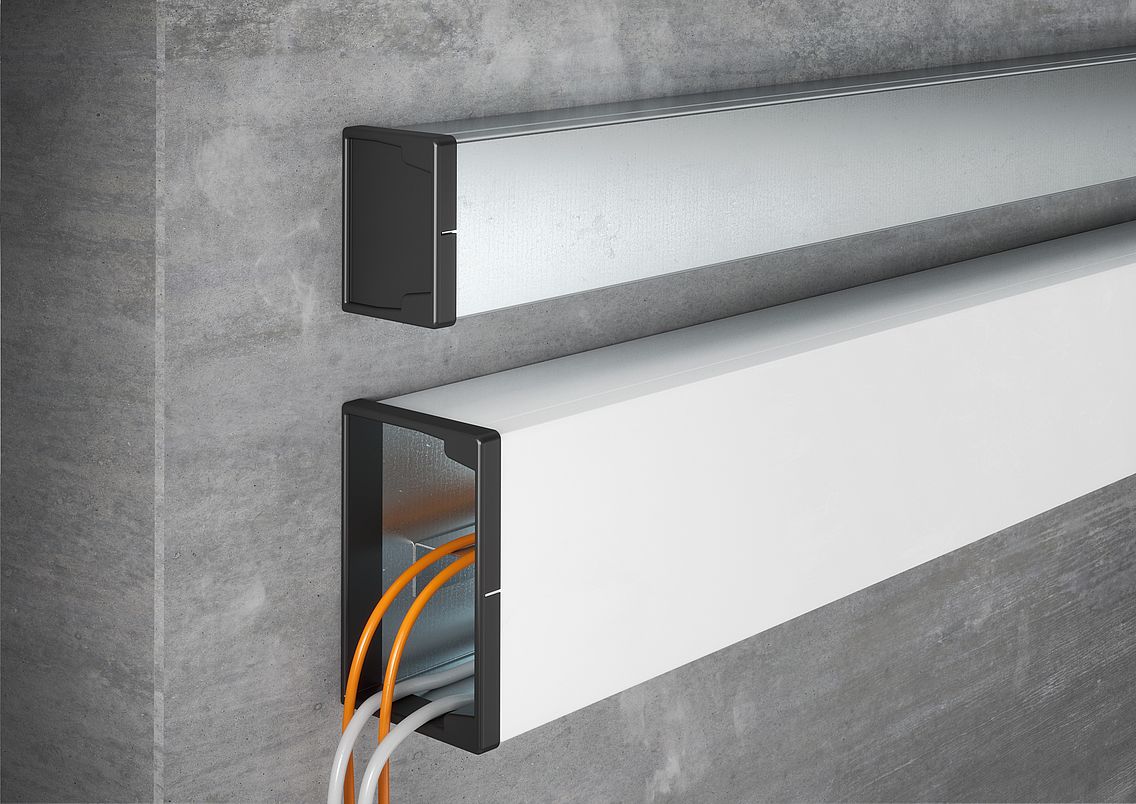

Zaštitni prsteni za rubove metalnih kanala LKM mogu se naknadno ugraditi - čak i ako su kanali već montirani na zid ili su opremljeni kabelima. Prstenovi za zaštitu rubova su izrađeni od materijala bez halogena, estetski su prihvatljivi i funkcionalni. U istoj izvedbi dostupni su i završeci kanala.
Kanali za provođenje kabela za sve uvjete: izbor veličina i površina
U sustavu LKM dostupno je ukupno deset različitih veličina kanala, tako da možete brzo i jednostavno pronaći pravi LKM kanal za svaki projekt instalacije. Svi kanali dostupni su s površinama FS (pocinčano) i FSK (pocinčano i plastificirano u bijeloj boji). Posebna rješenja u različitim RAL bojama dostupna su na upit te se na taj način LKM kanali savršeno uklapaju u različita intsalacijska okruženja. OBO pri odabiru nudi pregled svih kanala za polaganje kabela i dovodi do odgovarajućeg LKM rješenja.
Zaštita i očuvanje funkcije u požaru

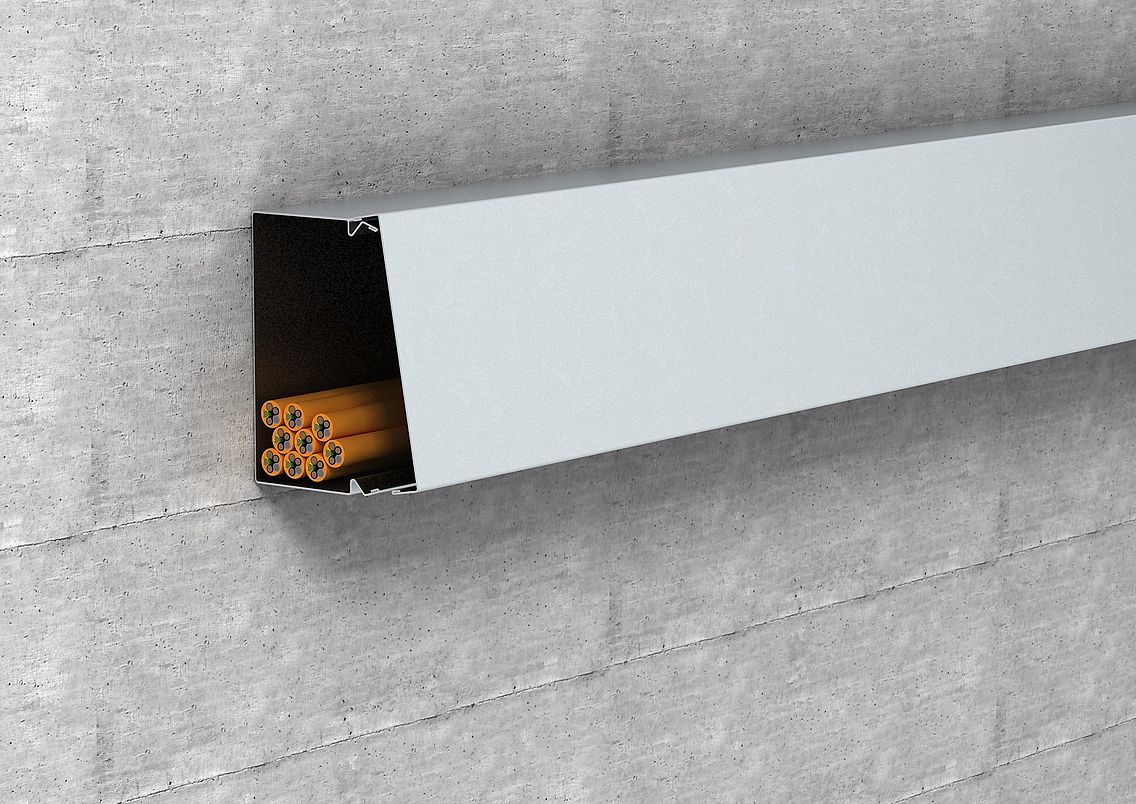

Instalacijski kanali LKM prikladni su za vođenje i zaštitu kabela i vodova te za očuvanje funkcije. Polaganje kabela pomoću metalnog instalacijskog kanala odobreno je i za polaganje kabela s očuvanjem funkcije sukladno normi HRN DIN 4102 dio 12 za razrede očuvanja funkcije E30 do E90. Kanal LKM 20030 ispitan je za vatrodojavne kabele. Kanal LKM60100 ispitan je i za polaganje kabela za napajanje i vatrodojavne kabele.
Jednostavna instalacija

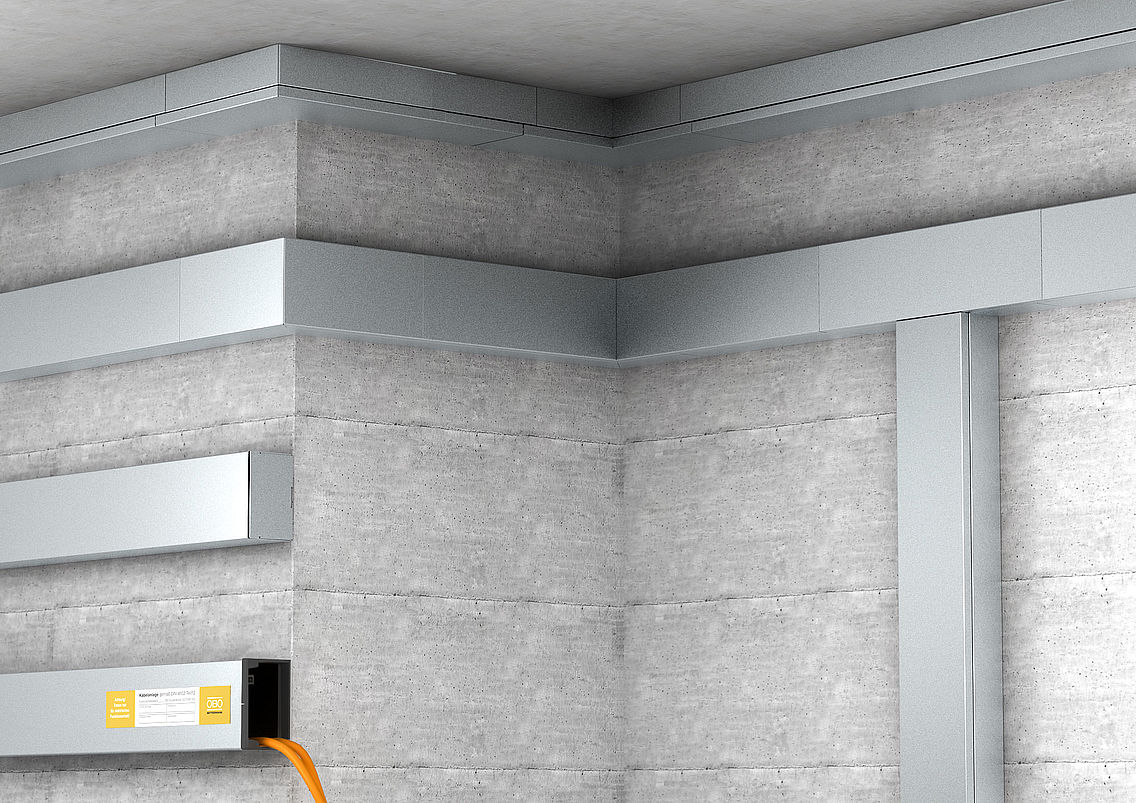

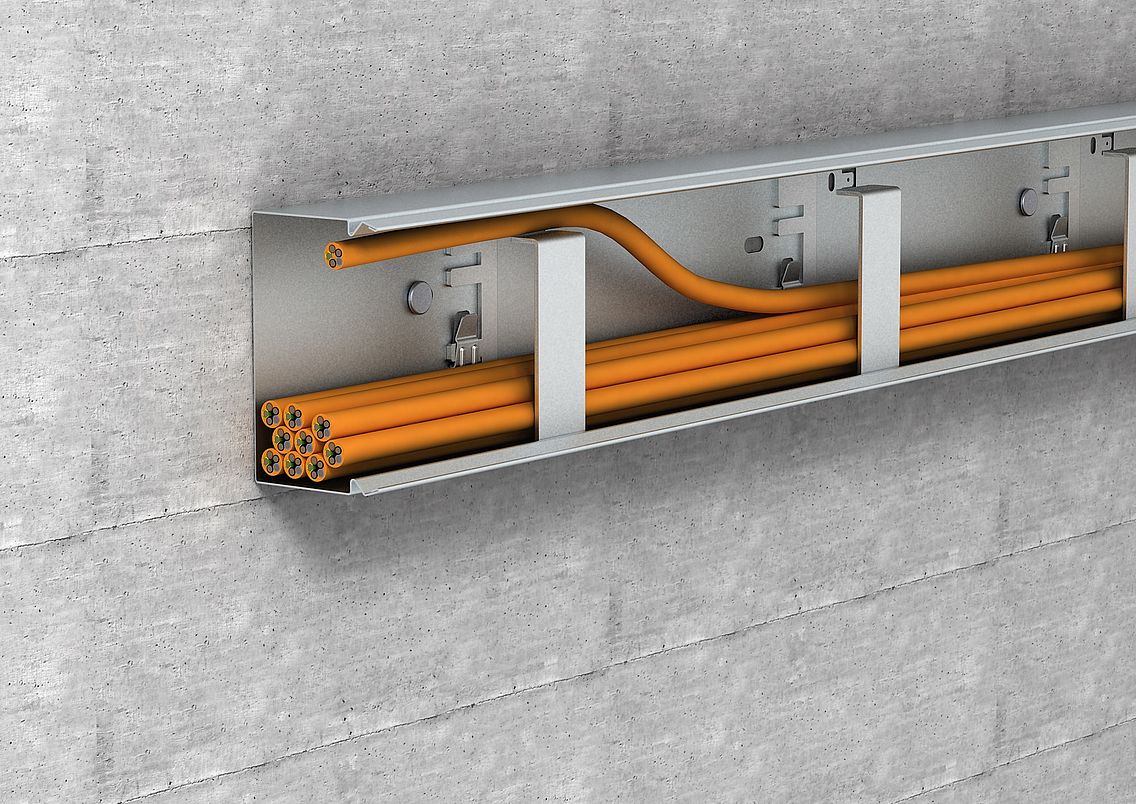

Instalacijski kanali LKM su prikladni za horizontalnu zidnu i stropnu instalaciju. Prilikom zidne i stropne montaže ispadanje kabela se može
spriječiti stezaljkama za pridržavanje kanal tipa LKM60100. Poklopac kanala nakon završetka instalacije kabela vrlo se jednostavno uglavljuje na osnovu kanala. Izjednačavanje potencijala između gornjeg i donjeg dijela kao i ispod duljina kanala zajamčeno je bez upotrebe dodatnih spojnih kabela. To štedi vrijeme i nudi pouzdanu zaštitu.
Osmišljen do posljednjeg detalja

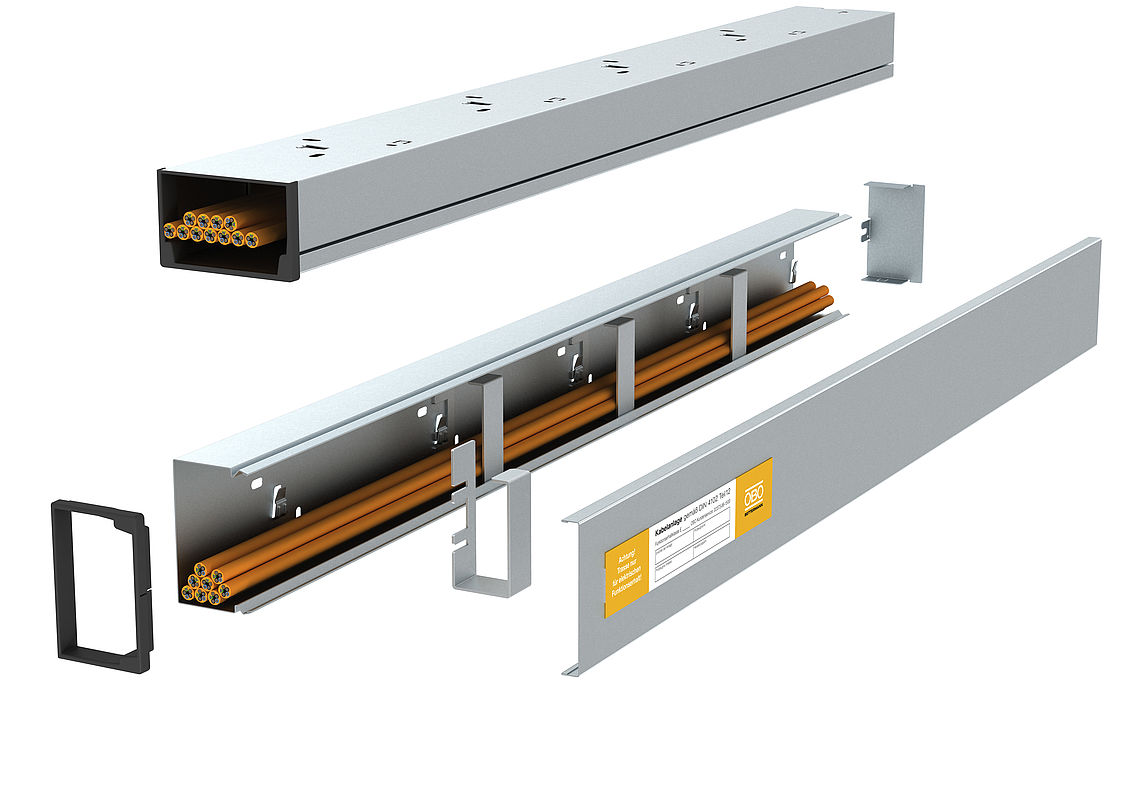

Zahvaljujući brojnim pametnim detaljima za montažu instalacijski kanali LKM izrazito su pouzdani pri polaganju kabela i vodova:
- Prsten za zaštitu rubova postavlja se na otvorene dijelove kanala LKM i sprječava oštećenje provedenih kabela.
- Prstenovi za zaštitu rubova pružaju dodatnu fleksibilnost jer se mogu jednostavno ponovno postaviti – čak i ako je kanal već instaliran i opremljen kabelima.

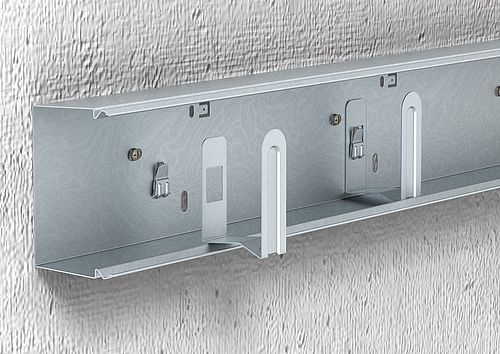

- Pregrada se umeće u ušice na osnovi kanala, čime se osigurava izjednačenje potencijala bez dodatnih elemenata.
- Kopča kanala utiče se u provrt na osnovi kanala i uglavljuje se u profil poklopca.
- Nakon montaže LKM kanala spojnica se uglavljuje u osnove kanala, čime se osigurava izjednačenje potencijala.

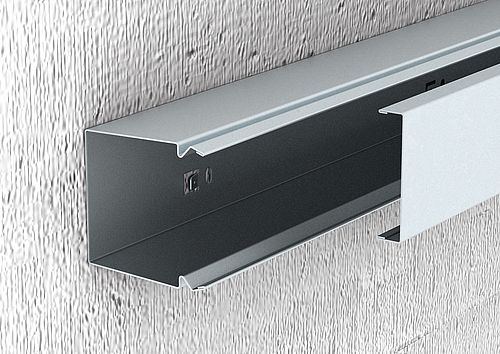

- Poseban profil poklopca osigurava sigurno izjednačenje potencijala između poklopca i osnove kanala.
- Uzemljenje se izvodi na osnovi kanala.

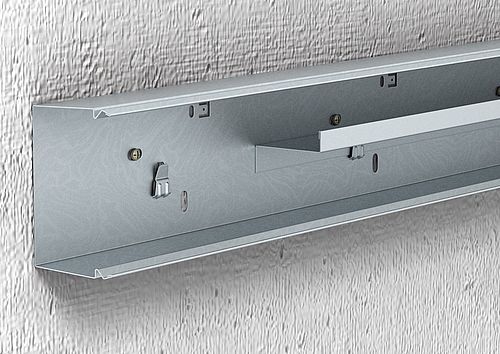

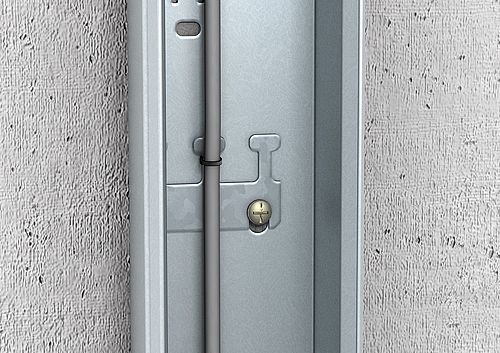

- Držač vodiča montira se pomoću vijaka za pričvršćenje kanala. Kabeli se pričvršćuju vezicama tipa 565.
