Sustav Quick-Pipe – za brze nadžbukne instalacije
Idealno rješenje za brze i naknadne instalacije
Sustav Quick-Pipe spaja prednosti instalacijskih kanalica i modernih elektroinstalacijskih cijevi u inteligentni sustav za nadžbukne instalacije.

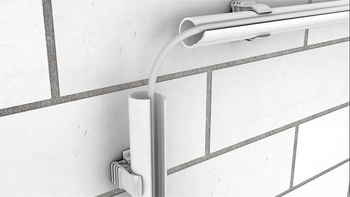

Kabeli i vodiči umeću se u otvorene elektroinstalacijske cijevi Quick-Pipe kao i kod instalacijskih kanalica. Nakon umetanja kabela Quick-Pipe cijev se okreće i zatvara u Quick-obujmici. Naknadne instalacije vrlo jednostavne su s obzirom da se Quick-Pipe cijev okretanjem može ponovno otvoriti.
Sve komponente sustava Quick-Pipe poput kutova od 90°, T-elemenata i spojnih elemenata dostupne su u četiri metričke veličine M16, M20, M25 i M32. Elektroinstalacijske cijevi Quick-Pipe možete naručiti zasebno u dužinama od 2 metra, ili u praktičnom kompletu s odgovarajućim Quick obujmicama.

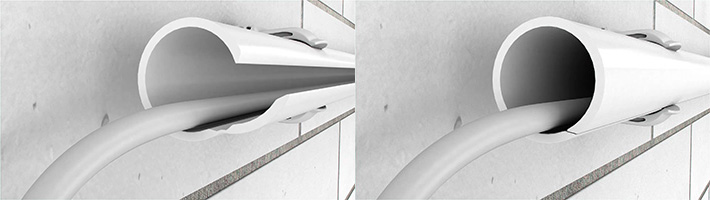

- Nakon umetanja kabela Quick-Pipe elektroinstalacijska cijev jednostavno se okreće u Quick-obujmici i time čvrsto i sigurno zatvara. Naknadne instalacije moguće je izvesti bez problema.
- Quick-Pipe spojnica izrađena je do visokoelastične mekane komponente: Quick-Pipe elektroinstalacijsku cijev možete otvarati i zatvarati koliko god želite.
- Sve elektroinstalacijske cijevi i elementi Quick-Pipe sustava ispitani su prema normiHRN EN 50085-1.
Uklopni elementi – pouzdana zaštita kabela i vodova s razinom zaštite IP44
Quick-Pipe elementi koji se sastoji od dvije polovice jednostavno se uklope i mogu brzo i jednostavno spajati i uobičajene elektroinstalacijske cijevi. Ponovno otvaranje elemenata za naknadne instalacije također je moguće bez problema: jednostavno umetnite odvijač u otvor okrenite i gotovo. Ako se Quick-Pipe elektroinstalacijske cijevi i elementi pričvršćuju Quick®- obujmicama, sustav Quick-Pipe omogućuje razinu zaštite IP44.

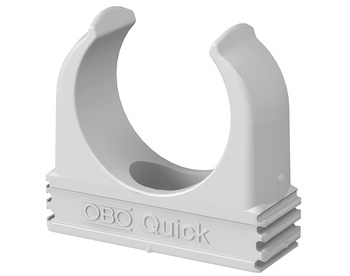

Quick-obujmice idealne su pričvršćenje sustava Quick-Pipe. Pomoću profila za nizanje možete bez problema međusbno spajati Quick obujmice i tako samo s jednim provrtom pričvrstiti do tri obujmice.
Quick-obujmice možete učinkovito i brzo pričvrstiti udarnom tiplom tip 910 SD-Q 6x40. Obujmica i tipla zajedno se montiraju – tako izostaje vremenski zahtjevno pričvršćivanje vijkom.
Inovativne obujmice su dostupne za promjer kabela 15,5 - 63 mm i sve metričke veličine cijevi od M16 do M63. Visoke vrijednosti izvlačenja cijevi do 230 N omogućuju sigurno držanje sustava na zidovima i stropovima.
Quick-Pipe-spojnicaspaja dvije Quick-Pipe elektroinstalcijske cijevi brzo i pouzdano.

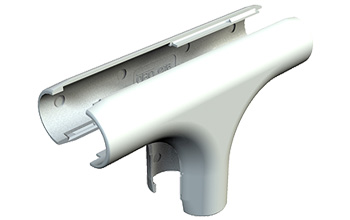

I T-elementi uz Quick-Pipe-T-element nisu više nikakav problem: jednostavno postavite na Quick-Pipe elektroinstalacijske cijevi, uklopite, gotovo.
Oblik Quick-Pipe koljena 90° idealna je za unutarnje i vanjske instalacije.
Quick-Pipe škareomogućuju točno i glatko rezanje Quick-Pipe elektroinstalacijskih cijevi promjera M16 do M32.
