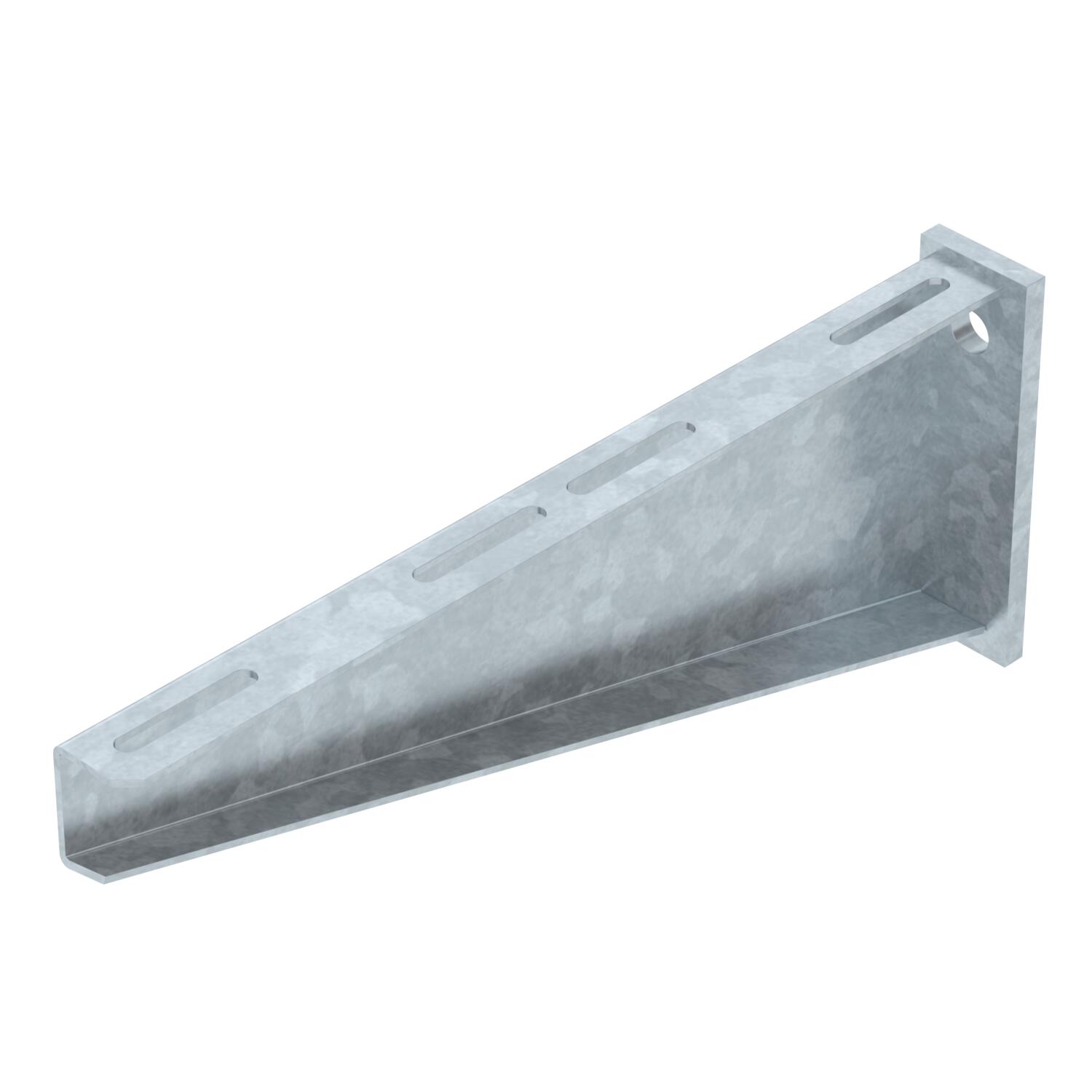

Zidna konzola AW 80
Brt. art. 6417795 | EAN 4012196203598
- Opis proizvoda
-
Opis proizvodaZa velika opterećenja, sa zavarenom stopom.
-
- Tehnički podaci
-
Tehnički podaci

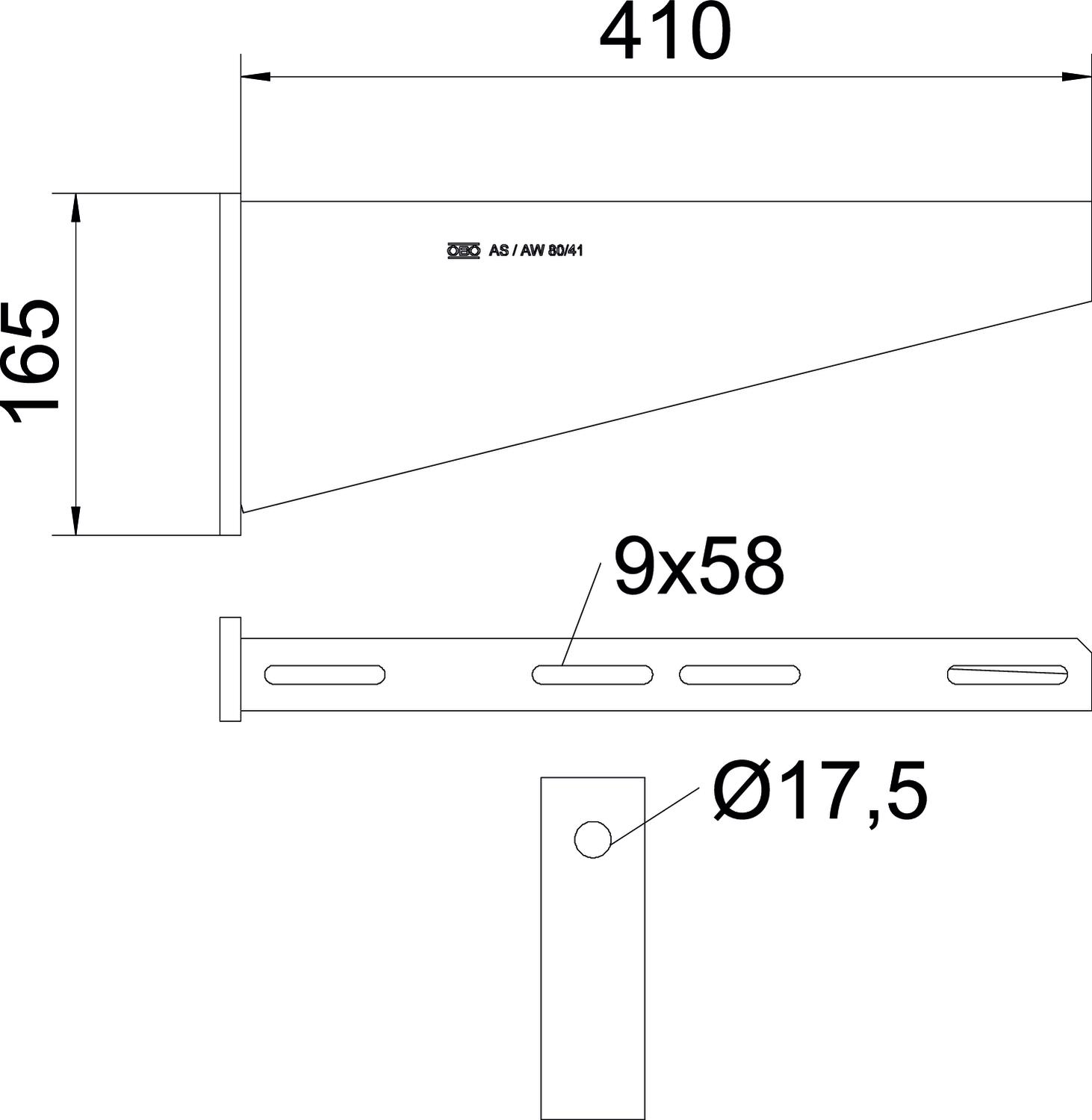

Boja cink Dimenzija B410mm Duljina 50 mm F u kN 8 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 50 mm Mjera B 410 mm Mjera H 165 mm Mjera L 410 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano Promjer rupe 17,5 mm Širina 410 mm Visina 165 mm Tehnički podaci
Dijagram opterecenja za konzolu tipa AW 80
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
