Zatezač G 9 | 8,5 | 110 | 2 | M6

morepic-1

morepic-2

Zatezač G

Brt. art. 5300037 | EAN 4012195413530

Brt. art. / Tip

Mjera A

Mjera B

Mjera C

Prijelomna sila

Navoj

Opis proizvoda

Opis proizvoda

S kukama i ušicama, prema DIN 1480.

Tehnički podaci

Tehnički podaci

Dimenzija	M6
Dužina zatezne matice C	110 mm
Materijal	Čelik
Mjera A	9 mm
Mjera B	8,5 mm
Mjera C	110 mm

Navoj	M6
Površina	galvanski pocinčano
Prijelomna sila	2 kN
Promjer iznutra	9/8,5 mm
Širina zatezanja	80 mm

Svi tipovi

Svi tipovi

Tip	Mjera A	Mjera B	Mjera C	Prijelomna sila	Navoj	Brt. art.	Količina	Min. pak.
945 M6 G	9 mm	8,5 mm	110 mm	2 kN	M6	5300037	Komada	5 Komada
945 M10 G	14 mm	13,5 mm	125 mm	5 kN	M10	5300053	Komada	5 Komada
945 M12 G	16 mm	15,5 mm	125 mm	7 kN	M12	5300061	Komada	5 Komada
945 M16 G	22 mm	19 mm	170 mm	8,5 kN	M16	5300088	Komada	5 Komada

Preuzimanja

Podatkovni list 945 M6 G / 5300037 , 0.16MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU izjava o sukladnosti 945 M6 G / 5300037 , 0.06MB , pdf

Preuzmi

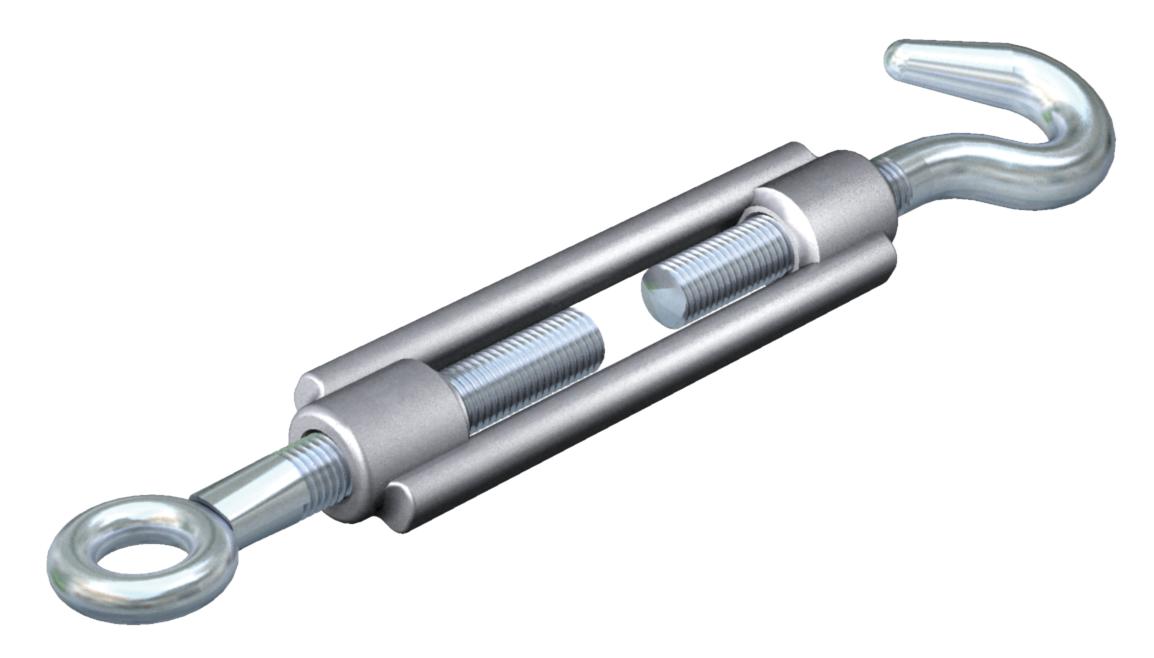

Grafički prikaz proizvoda 945 M6 G / 5300037, 38.52 kB, jpg

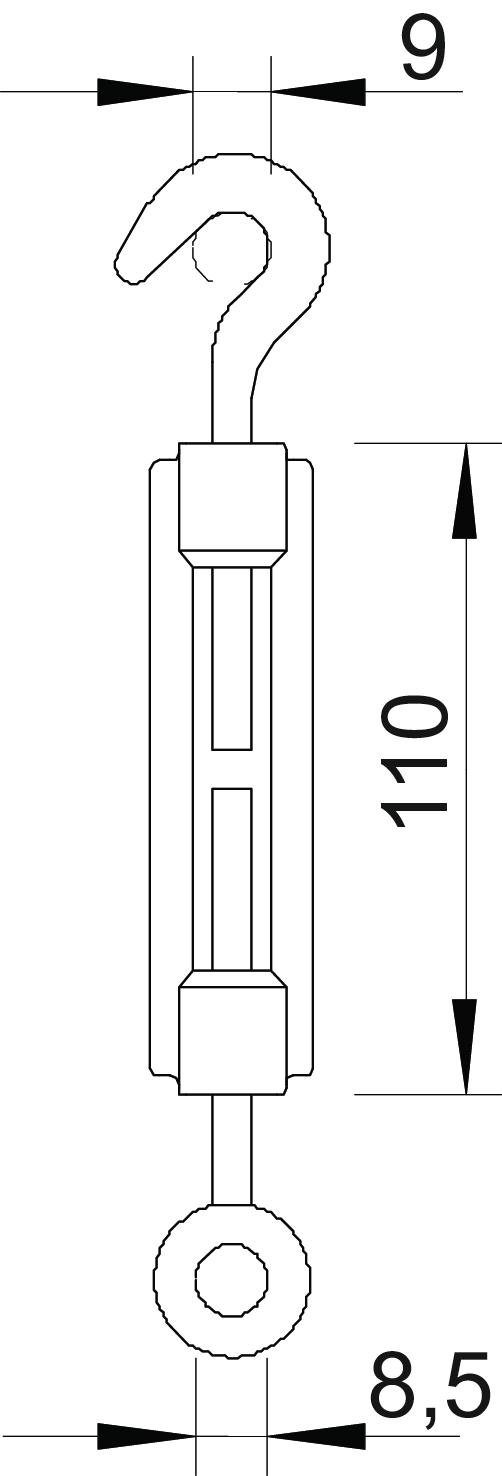

Dimenzionalni crtež 945 M6 G / 5300037, 36.93 kB, jpg
