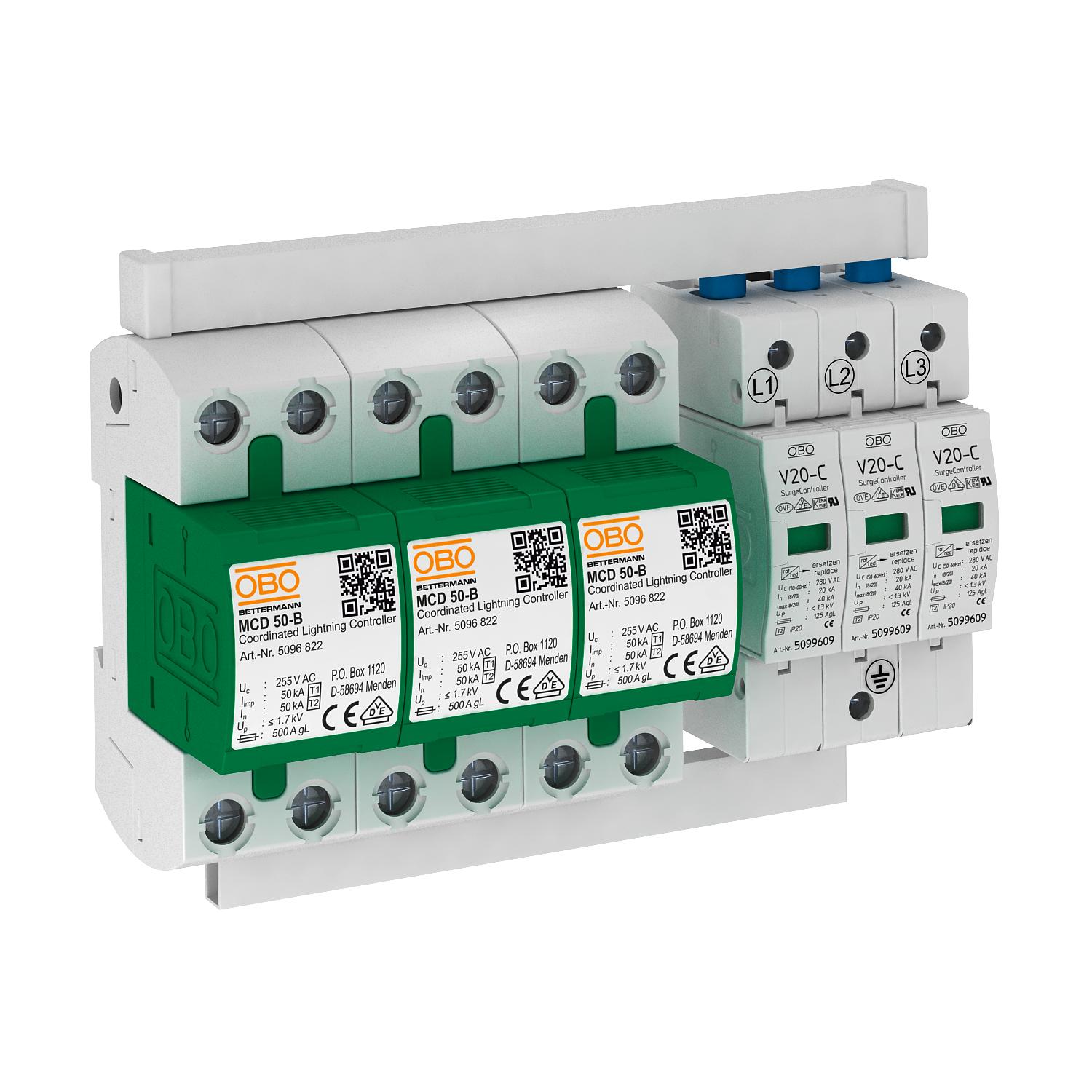

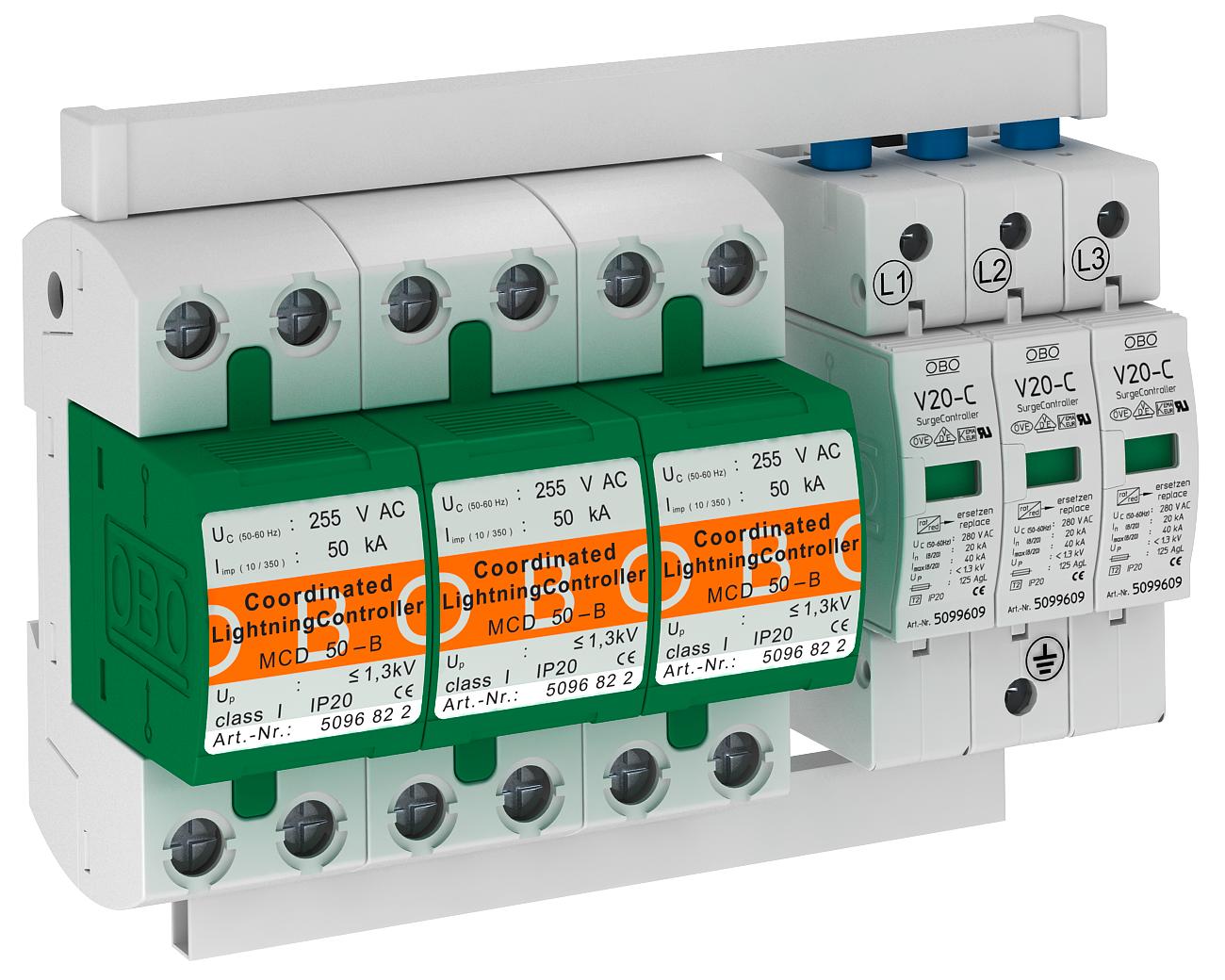

Zaštitni set MCD + V20 3-polni 3 | 255 | IP20

Zaštitni set MCD + V20 3-polni

Brt. art. 5089754 | EAN 4012195405528

Brt. art. / Tip	5089754 / PS3-B+C TNC

Broj polova	3

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Zaštitni set, kombinacija odvodnika struje munje i prenapona tip 1+2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje do 50 kA (10/350) po polu
• Uključeni premosnici, označene stezaljke
• Oklopljen cink oksid varistorski odvodnik za primjenu u razvodnim ormarima

Primjena: sustavi mobilne telefonije i industrijska postrojenja s posebnim zahtjevima

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	3
Daljinska signalizacija	ne
Dimenzija	255V
Izvedba	3-polan; 255V
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	50 mm²
Maksimalna odvodna struja (8/20 μs)	100 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek krutog vodiča (jedno-/višežični)	10 mm²
Min. temperatura za obradu	-40 °C
Najviši trajni napon (L-N)	255 V
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	50 kA

Nazivna odvodna struja (8/20 μs) [ukupno]	100 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-C
Otpornost na kratki spoj	25 kA
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	25 kA
Signalizacija na uređaju	optički
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	25 kA
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	50 kA
Struja munje (10/350) [ukupno]	100 kA
Stupanj zaštite	IP20
Temperatura za obradu, maks.	85 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
