Zaštita za SMA priključak: ženski/ženski 1 | 130 | 185 | SMA

Zaštita za SMA priključak: ženski/ženski

Brt. art. 5093277 | EAN 4012195867050

Brt. art. / Tip	5093277 / DS-SMA W/W

Broj polova	1

Najviši trajni napon AC	130 V

Najviši trajni napon DC	185 V

Utični sustav	SMA

Opis proizvoda

Opis proizvoda

Zaštita za vodiče za prijenos podataka

• Visoka opteretivost impulsnom strujom 2 x 2,5 kA (10/350)
• Jednostavna montaža (međuutikač), m = utikač / w = utičnica
• Optimalna prijenosna karakteristika
• 5-godina jamstva
• Sa SMA-konktorom

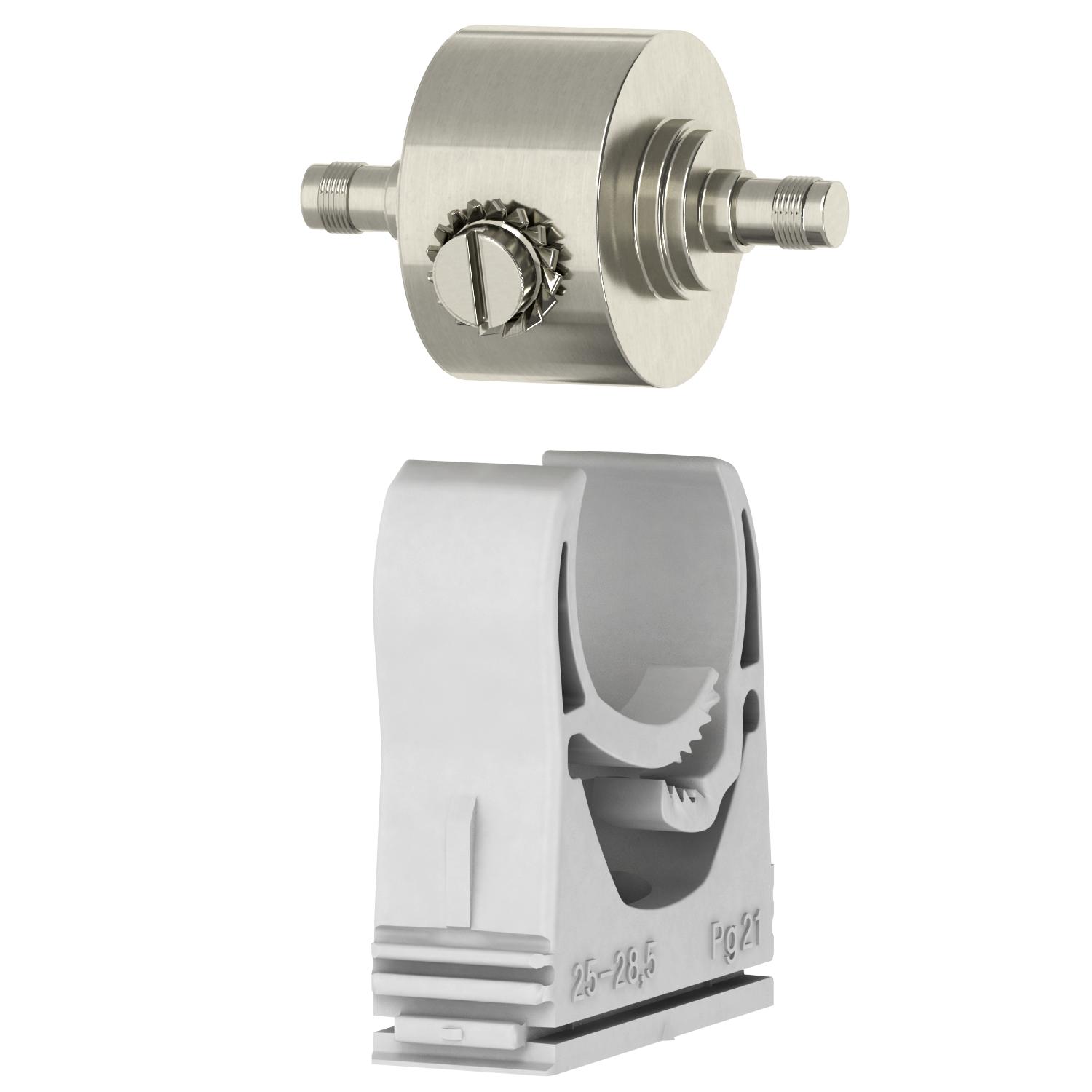

• Uključena OBO Multi-Quick-obujmica 25-28 za jednostavnu instalaciju
• 50-Ω-technika

Primjena: Radiotehnologija i tehnologija za prijenos podataka sa SMA-utikačem

Tehnički podaci

Tehnički podaci

Broj polova	1
Dimenzija	130V
Dojavni kontakt	ne
Granična frekvencija	3700 MHz
Impulsna struja	2,5 kA
Ispitna norma	IEC 61643-21
Izvedba testirana na eksplozije	ne
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Jakost udarne struje žila-žila	C2: 10 kV / 5 kA (8/20µs)
Kapacitet (žila-zemlja)	<10 pF
Kapacitet (žila-žila)	<10 pF
Kategorie	Tip 1+2 / D1+C2
Kontrola odvodnika	ne
LPZ	0→2
Najviši trajni napon AC	130 V
Najviši trajni napon DC	185 V
Nazivna strujna opterećenja AC	7 A
Nazivna strujna opterećenja DC	10 A

Otpor instalacije	>1 GΩ
Prigušenje povratnog toka	≥14 dB
Priključak oplete	da
Razina zaštite	<800 V
Razina zaštite linija - linija	<800 V
Razina zaštite linija - zemlja	<800 V
Signalizacija na uređaju	bez
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP40
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	5 kA
Ukupna nazivna odvodna struja (8/20)	10 kA
Uneseno prigušenje (insertion loss)	≤0,2 dB
Utični sustav	SMA
Valni otpor	50 Ω
Vrsta kabela za uređaje za zaštitu od prenapona	Podatkovni kabel COAX
Zaštita	izravno
