Zaštita za SAT i Multiswitch 5 | 130 | 185 | f

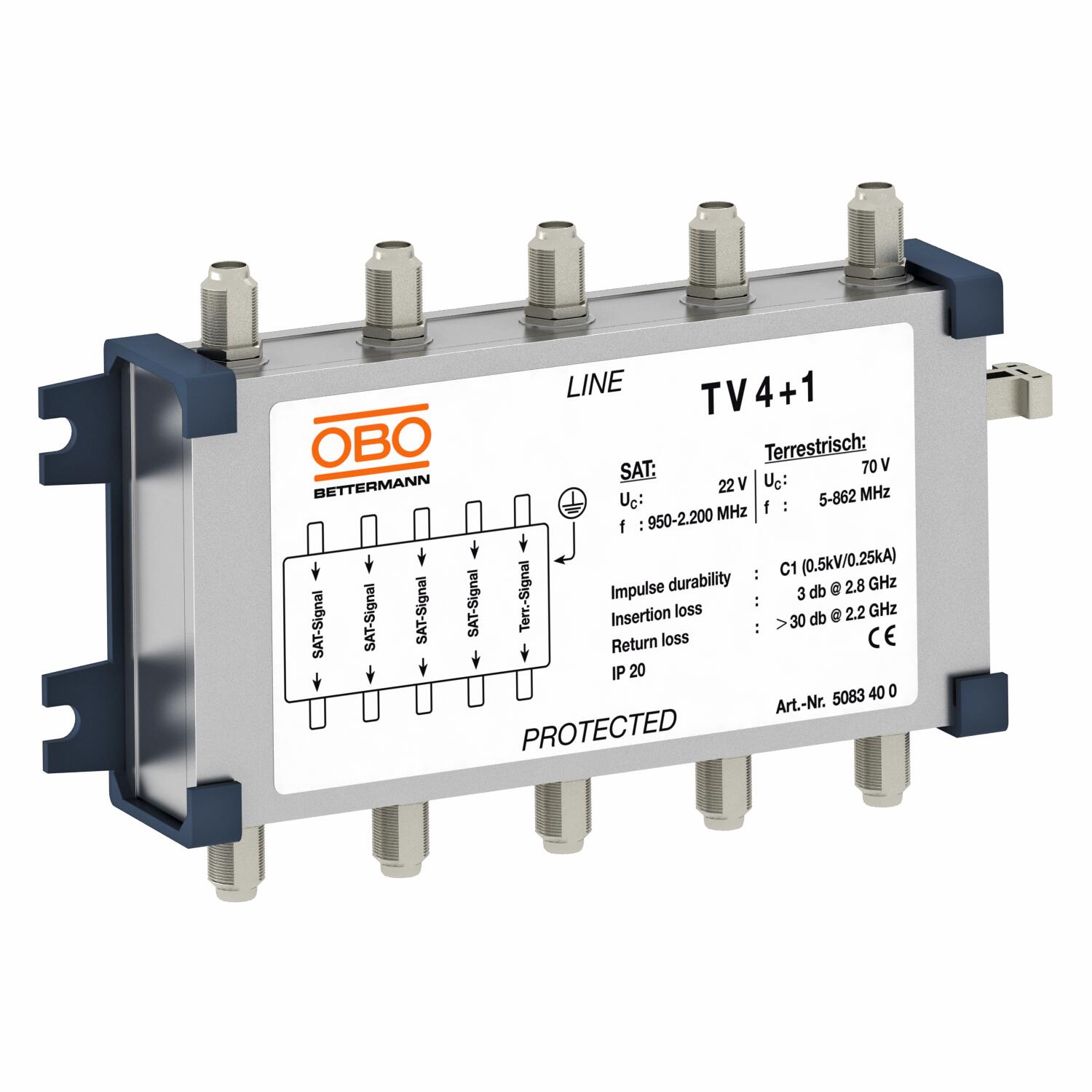

Zaštita za SAT i Multiswitch

Brt. art. 5083400 | EAN 4012195022978

Brt. art. / Tip	5083400 / TV 4+1

Broj polova	5

Najviši trajni napon AC	130 V

Najviši trajni napon DC	185 V

Utični sustav	f

Opis proizvoda

Opis proizvoda

Zaštita vodiča za prijenos podataka za TV prijemnike

• Zaštita za maksimalno četiri SAT-vodiča
• Zaštita jednog zemaljskog vodiča npr. DVB-T.
• Jednostavna montaža vijcima i nosačima
• S F-utikačem
• Optimalne prijenosne karakteristike u 75 Ohm tehnici.

Primjena: zaštita TV i SAT instalacija, višestrukih sklopki, prijamnika, kao i DVB-T prijamnika

Tehnički podaci

Tehnički podaci

Broj polova	5

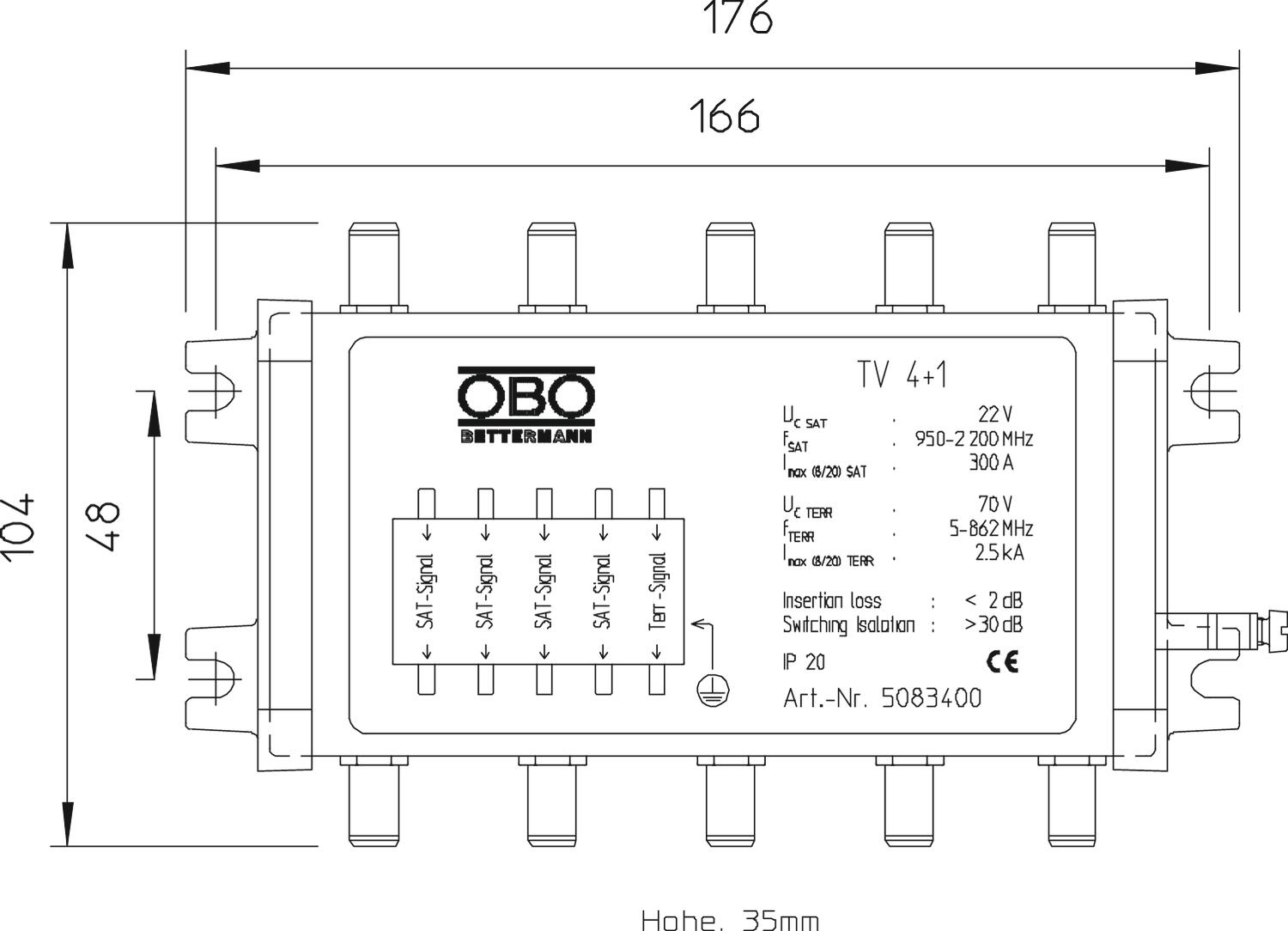

Dimenzija	70V
Dojavni kontakt	ne
Granična frekvencija	2800 MHz
Impulsna struja	2,5 kA
Impulsna struja \| zemaljski ulaz	1
Ispitna norma	IEC 61643-21
Izvedba	Uređaj za finu zaštitu
Izvedba testirana na eksplozije	ne
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Jakost udarne struje žila-žila	C2: 10 kV / 5 kA (8/20µs)
Kapacitet (žila-zemlja)	<500 pF
Kapacitet (žila-žila)	<500 pF
Kategorie	Tip 2+3 / C2+C1
Kontrola odvodnika	ne
LPZ	1→3
Najviši trajni napon AC	130 V
Najviši trajni napon DC	185 V
Najviši trajni napon Uc \| SAT-ulazi	22 V
Najviši trajni napon Uc \| zemaljski ulaz	70 V
Nazivna odvodna struja \| SAT-ulazi	300 A
Nazivna strujna opterećenja AC	1,4 A
Nazivna strujna opterećenja DC	2 A

Otpor instalacije	>1 GΩ
Prigušenje povratnog toka	>30 dB
Priključak oplete	da
Razina zaštite	<800 V
Razina zaštite linija - linija	<800 V
Razina zaštite linija - zemlja	<800 V
Razina zaštite \| SAT ulazi ln	<45 V
Razina zaštite\| zemaljski ulaz ln	<500 V
Signalizacija na uređaju	bez
SPD sukladno IEC 61643-21	Razred II+III / C2+C1
Stupanj zaštite	IP10
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	5 kA
Ukupna nazivna odvodna struja (8/20)	0,5 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Utični sustav	f
Uzemljenje preko:	Priključni kabel
Valni otpor	75 Ω
Vrijeme odziva	<1 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Podatkovni kabel COAX
Zaštita	izravno
