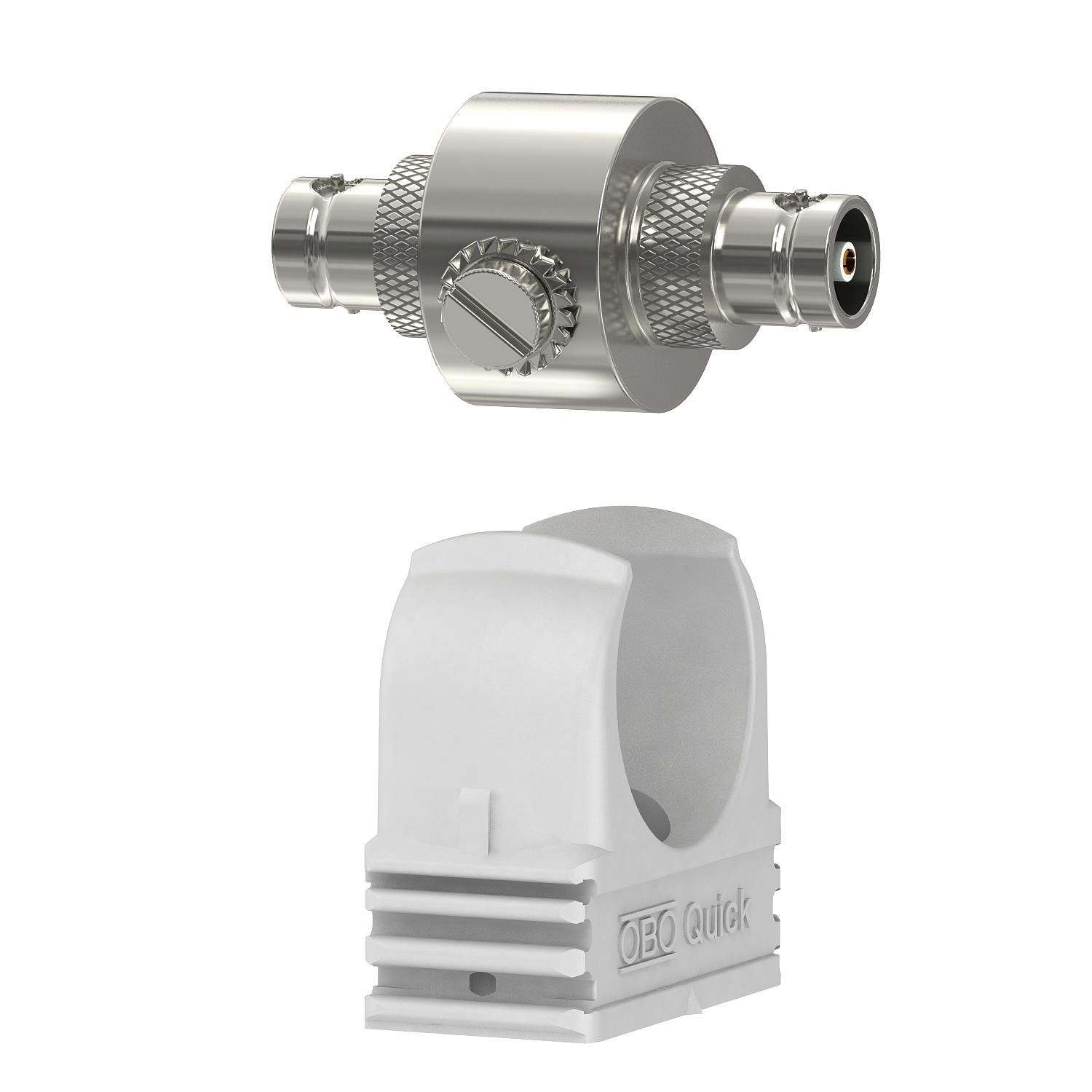

Zaštita za BNC priključak: ženski/ženski 1 | 130 | 185 | BNC

Zaštita za BNC priključak: ženski/ženski

Brt. art. 5093236 | EAN 4012195390978

Brt. art. / Tip

Broj polova	1

Najviši trajni napon AC	130 V

Najviši trajni napon DC	185 V

Utični sustav	BNC

Opis proizvoda

Opis proizvoda

Zaštita za vodiče za prijenos podataka

• Osnovna zaštita

• Visoka opteretivost impulsnom strujom 2 x 2,5 kA (10/350)

• Jednostavna montaža (međuutikač), m = utikač / ž = utičnica

• Razne kombinacije utikača

• S BNC konektorom

• Optimalne prijenosne karakteristike

• Uključena OBO Quick obujmica M25 za jednostavnu instalaciju

Tehnički podaci

Tehnički podaci

Broj polova	1
Dimenzija	130V
Dojavni kontakt	ne
Granična frekvencija	2200 MHz
Impulsna struja	2,5 kA
Ispitna norma	IEC 61643-21
Izvedba testirana na eksplozije	ne
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Jakost udarne struje žila-žila	C2: 10 kV / 5 kA (8/20µs)
Kapacitet (žila-zemlja)	<20 pF
Kapacitet (žila-žila)	<40 pF
Kategorie	Tip 1+2 / D1+C2
Kontrola odvodnika	ne
LPZ	0→2
Najviši trajni napon AC	130 V
Najviši trajni napon DC	185 V
Nazivna strujna opterećenja AC	7 A
Nazivna strujna opterećenja DC	10 A

Otpor instalacije	>1 GΩ
Prigušenje povratnog toka	≥14 dB
Priključak oplete	da
Razina zaštite	<800 V
Razina zaštite linija - linija	<800 V
Razina zaštite linija - zemlja	<800 V
Signalizacija na uređaju	bez
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP40
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	D1: 5 kA
Ukupna nazivna odvodna struja (8/20)	10 kA
Uneseno prigušenje (insertion loss)	≤0,95 dB
Utični sustav	BNC
Valni otpor	50 Ω
Vrsta kabela za uređaje za zaštitu od prenapona	Podatkovni kabel COAX
Zaštita	izravno
