Zaštita za 2-polno napajanje 230 V 2 | 255 | 350 | IP20

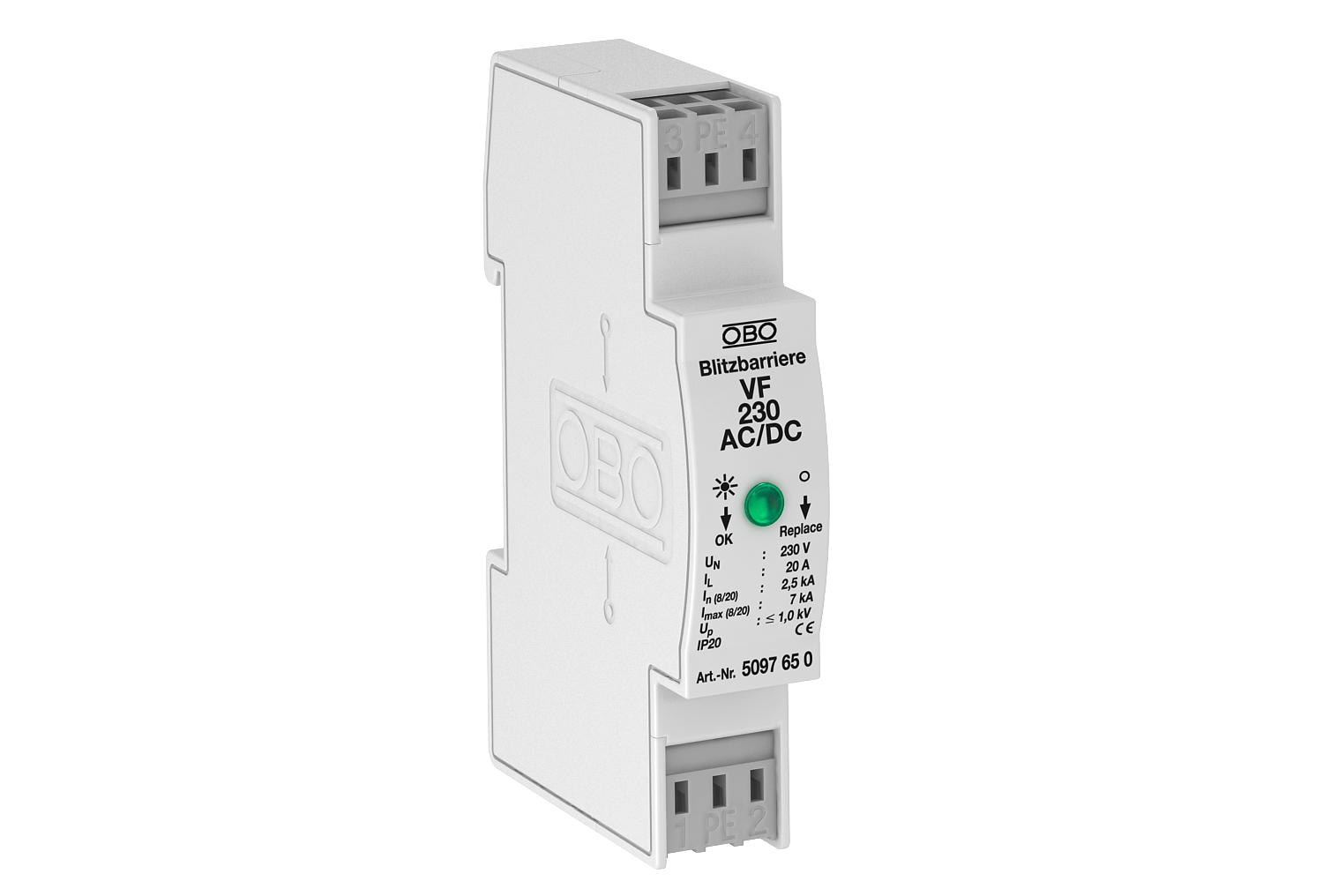

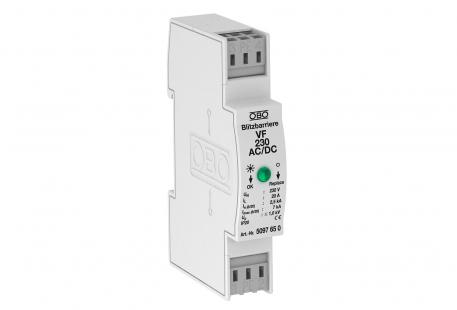

Zaštita za 2-polno napajanje 230 V

Brt. art. 5097650 | EAN 4012195578161

Brt. art. / Tip

Broj polova	2

Najviši trajni napon AC

Najviši trajni napon DC

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Zaštita od prenapona / fina zaštita mreže od prenapona tip 3 sukladno normi HRN EN 61643-11

• Prikladna za sustave sa izmjeničnim i istosmjernim naponom

• S optičkim indikatorom funkcije

• Sa stezaljkama bez vijaka za laku montažu

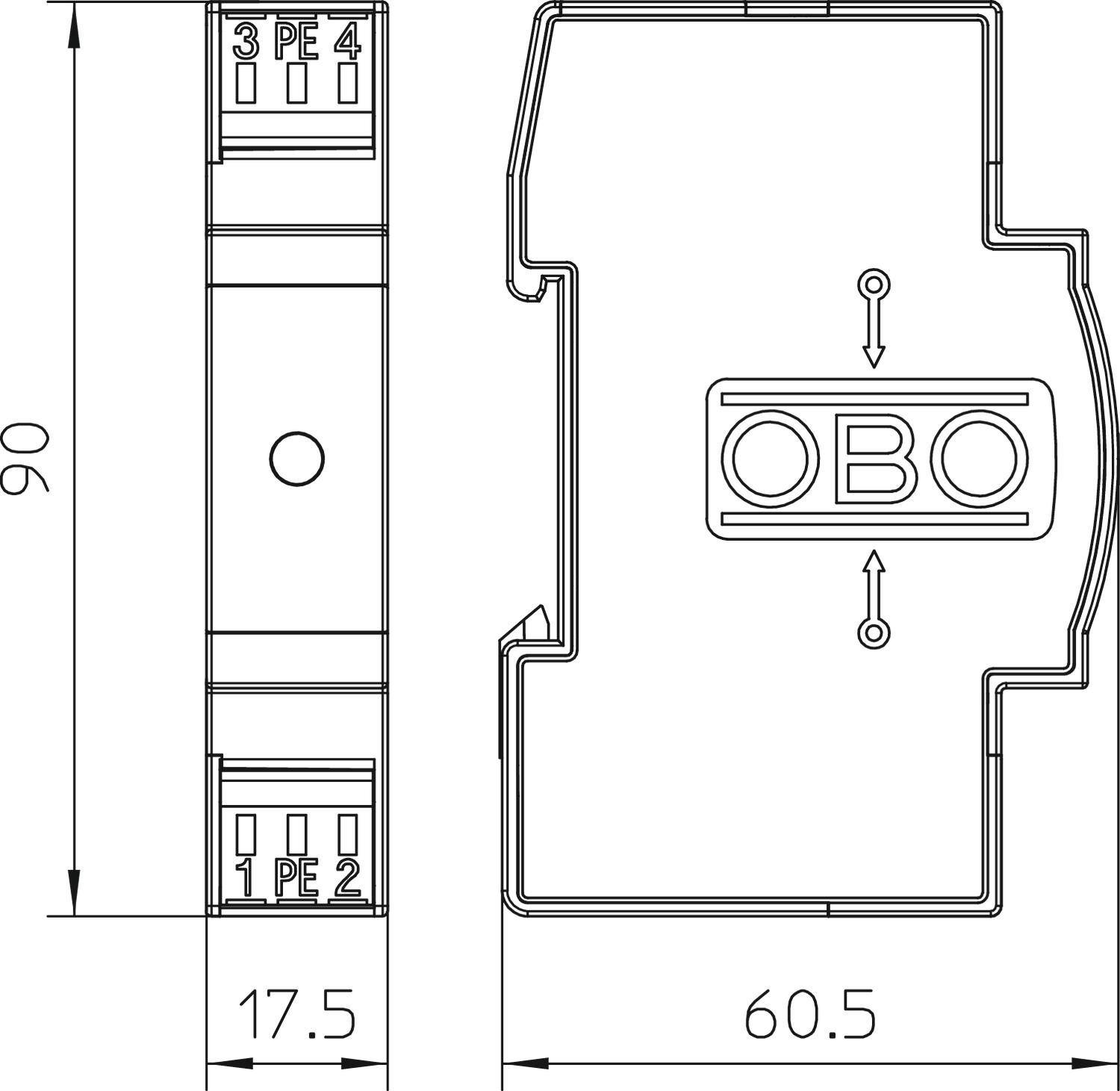

• Širine 17,5 mm

• Y-sklop

Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.

Tehnički podaci

Tehnički podaci

Broj polova	2
Broj polova	3
Daljinska signalizacija	ne
Dimenzija	230V AC
Ispitni razred tipa 3	da
Izvedba	230V verzija
Izvedba testirana na eksplozije	ne
LPZ	2→3
Maks. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Maksimalna odvodna struja (8/20 μs)	7 kA
Maksimalni predosigurač	20
Maksimalni predosigurač	20 A
Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	0,14 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon AC	255 V

Najviši trajni napon DC	350 V
Nazivna odvodna struja (8/20 µs)	2,5 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	20 A
Otvoreni	ne
Razina zaštite linija - linija	<1000 V
Razina zaštite linija - zemlja	<1400 V
Razina zaštite [L-N]	≤1,0
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class III
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	Tip 3
Vrijeme odziva	<25 ns
Vrsta kabela za uređaje za zaštitu od prenapona	Energetski vod AC

Svi tipovi

Svi tipovi

Tip	Broj polova	Najviši trajni napon AC	Najviši trajni napon DC	Stupanj zaštite	Brt. art.	Količina	Min. pak.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Komada	1 Komada
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Komada	1 Komada
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Komada	1 Komada
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Komada	1 Komada
