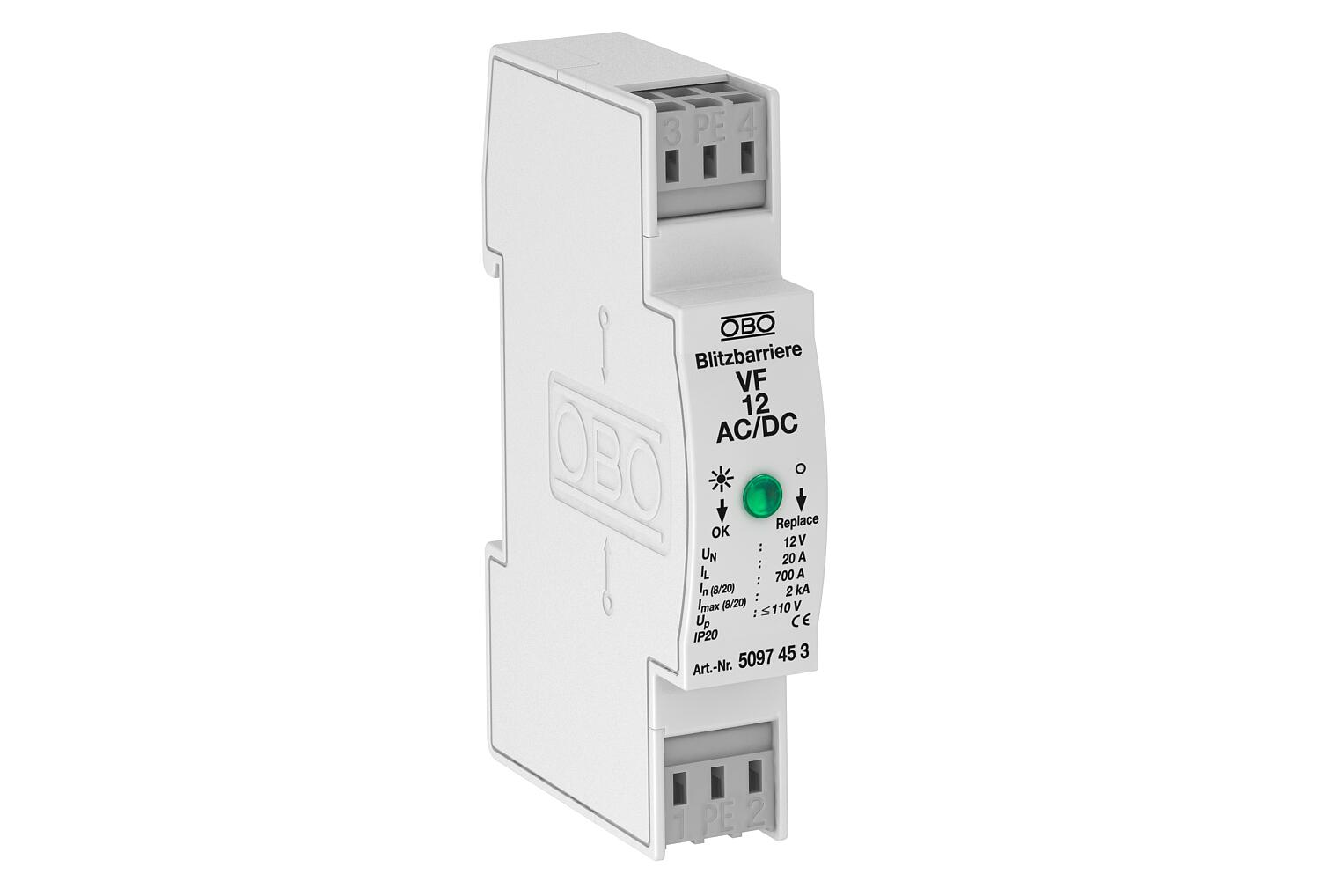

Zaštita za 2-polno napajanje 12 V
Brt. art. 5097453 | EAN 4012195578116
- Opis proizvoda
-
Opis proizvodaZaštita od prenapona / fina zaštita mreže od prenapona tip 3 sukladno normi HRN EN 61643-11
• Prikladna za sustave sa izmjeničnim i istosmjernim naponom
• S optičkim indikatorom funkcije
• Sa stezaljkama bez vijaka za laku montažu

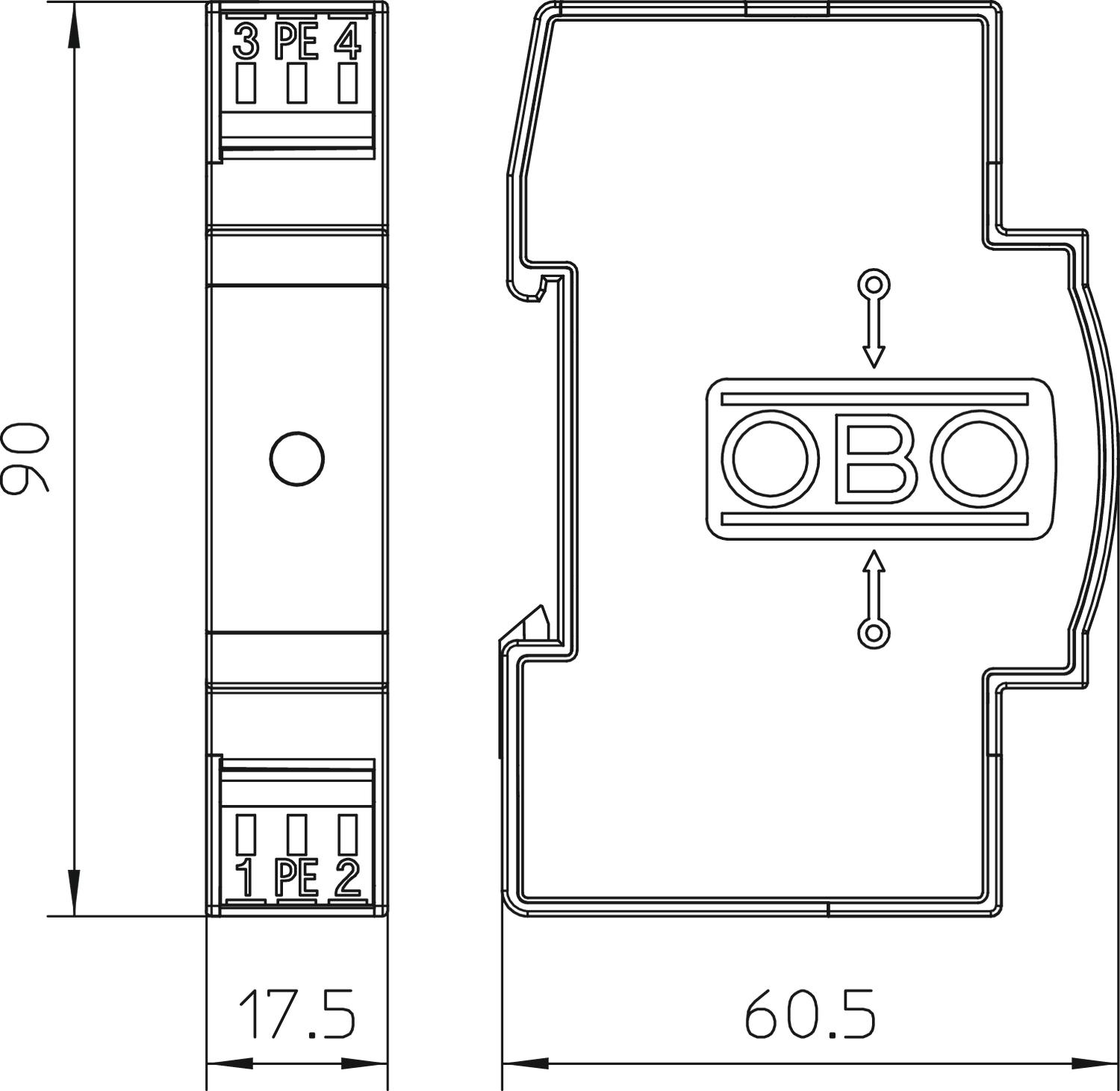

• Širine 17,5 mm

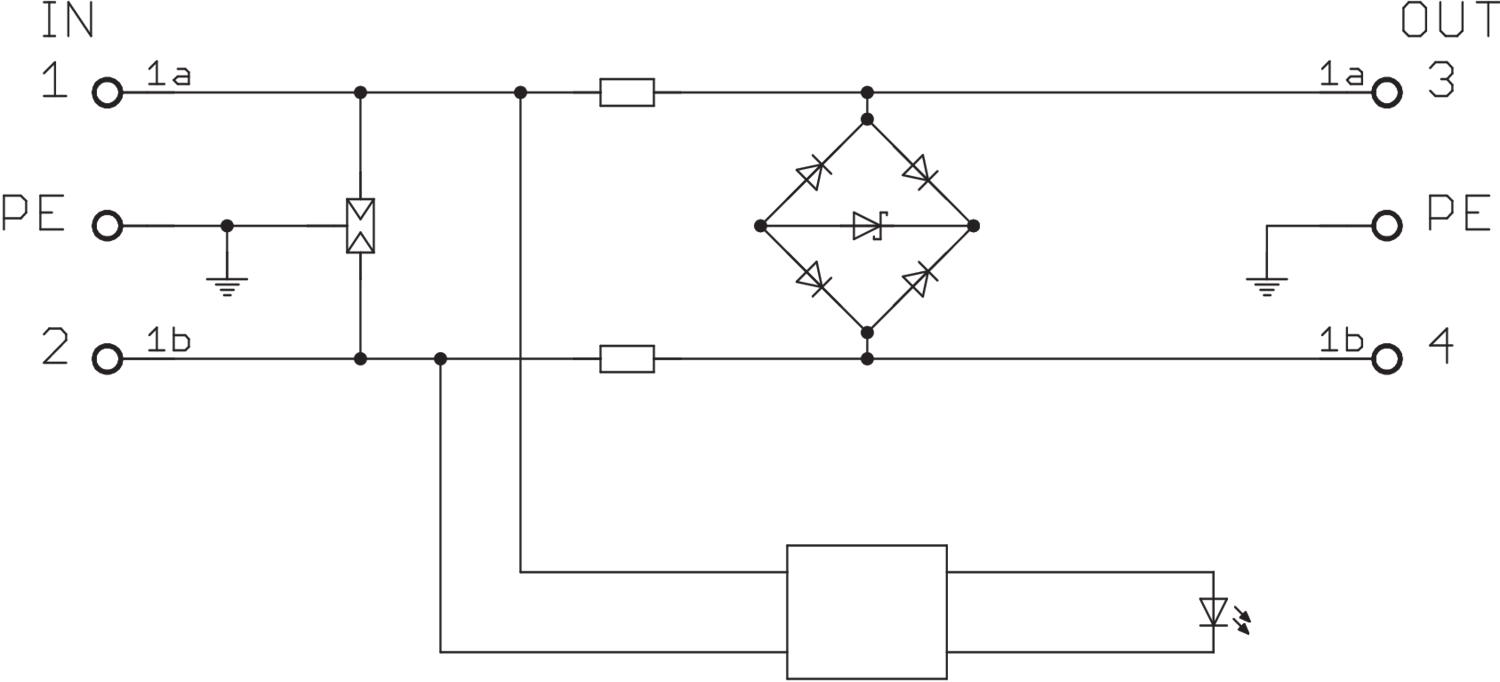

• Y-sklop
Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 2 Broj polova 3 Daljinska signalizacija ne Dimenzija 12V AC Ispitni razred tipa 3 da Izvedba 12 V verzija Izvedba testirana na eksplozije ne LPZ 2→3 Maks. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Maksimalna odvodna struja (8/20 μs) 2 kA Maksimalni predosigurač 20 A Maksimalni predosigurač 20 Min. presjek fleksibilnog vodiča (finožični) 2,5 mm² Min. presjek krutog vodiča (jedno-/višežični) 0,14 mm² Min. temperatura za obradu -40 °C Način montaže Montažni profil 35 mm Najviši trajni napon AC 13,5 V Najviši trajni napon DC 18 V Nazivna odvodna struja (8/20 µs) 0,7 kA Nazivni napon AC (50 / 60 Hz) 12 V Oblik mreže sve OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka) 20 A Otvoreni ne Razina zaštite linija - linija <110 V Razina zaštite linija - zemlja <1200 V Signalizacija na uređaju optički SPD sukladno IEC 61643-1 class III Stupanj zaštite IP20 Temperatura za obradu, maks. 80 °C U skladu s EN 61643-11 Tip 3 Vrijeme odziva <25 ns Vrsta kabela za uređaje za zaštitu od prenapona Energetski vod AC - Svi tipovi
- Preuzimanja
-
Podatkovni list VF12-AC DC / 5097453 , 0.23MB , pdfEU izjava o sukladnosti VF12-AC DC / 5097453 , 0.13MB , pdfREACH Izjava o sukladnosti VF12-AC DC / 5097453 , 0.28MB , pdfRoHS Izjava o sukladnosti VF12-AC DC / 5097453 , 0.12MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfTehničke informacije Tehničke informacije VF...AC/DC; VF...AC/DC-FS; VF 230 AC-FS , 0.06MB , pdf
