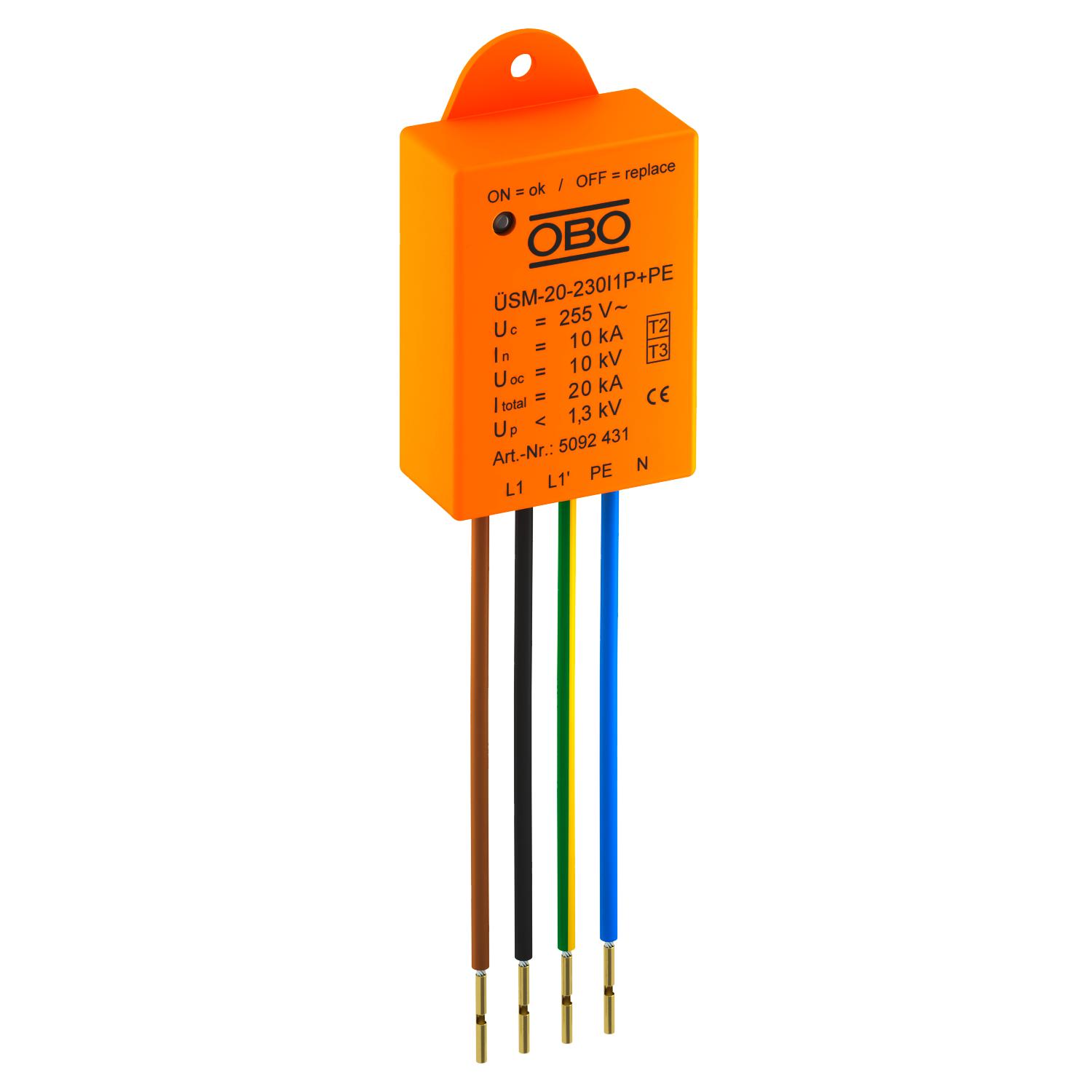

Zaštita od prenapona za LED sustave ÜSM-20-230I1P+PE 1+N/PE | 255 | IP20

Zaštita od prenapona za LED sustave ÜSM-20-230I1P+PE

Brt. art. 5092431 | EAN 4012196515400

Brt. art. / Tip	5092431 / ÜSM-20-230I1P+PE

Broj polova	1+N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.

Namijenjen za zaštitu LED rasvjete.

• S prikazom funkcije i isključivanjem strujnog kruga kod prestanka rada odvodnika

• Male dimenzije za ugradnju u priključnu kutiju na stupu, odnosno ispred transforamtora

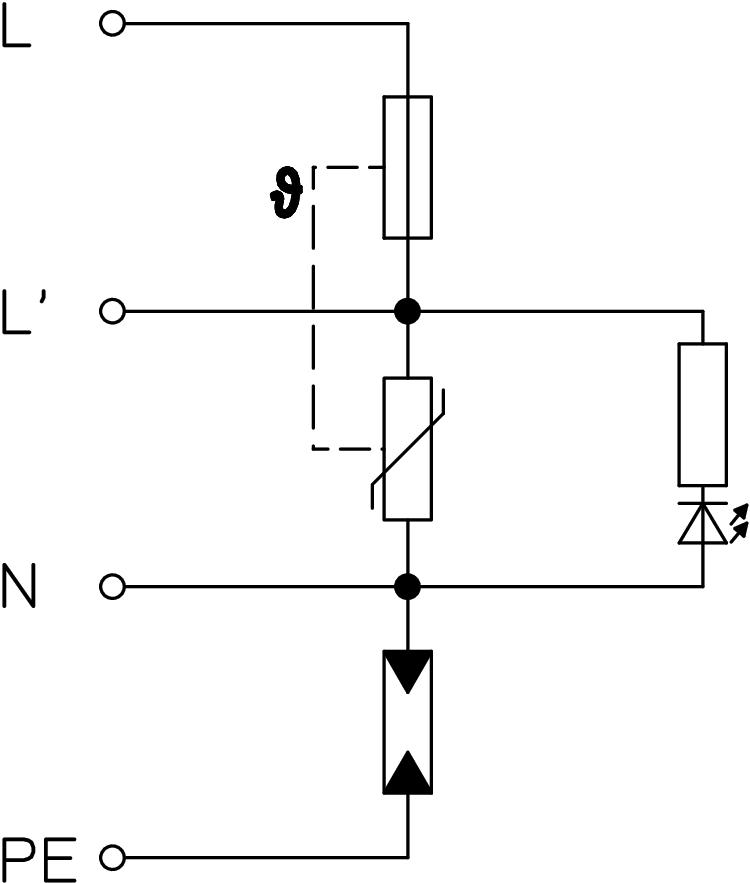

• 1+NPE zaštitni sklop s kapacitetom odvodnje 20 kA
• Smanjenje prenapona ispod 1300 V odnosno 1000 V @ 5 kA

• Sa ili bez isključivanja svjetiljke u slučaju kvara

Primjena: u rasvjetnom stupu, razvodnim kutijama, kabelskim kanalima, podnim instalacijama
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.

Tehnički podaci

Tehnički podaci

Broj polova	1+N/PE
Dimenzija	230V

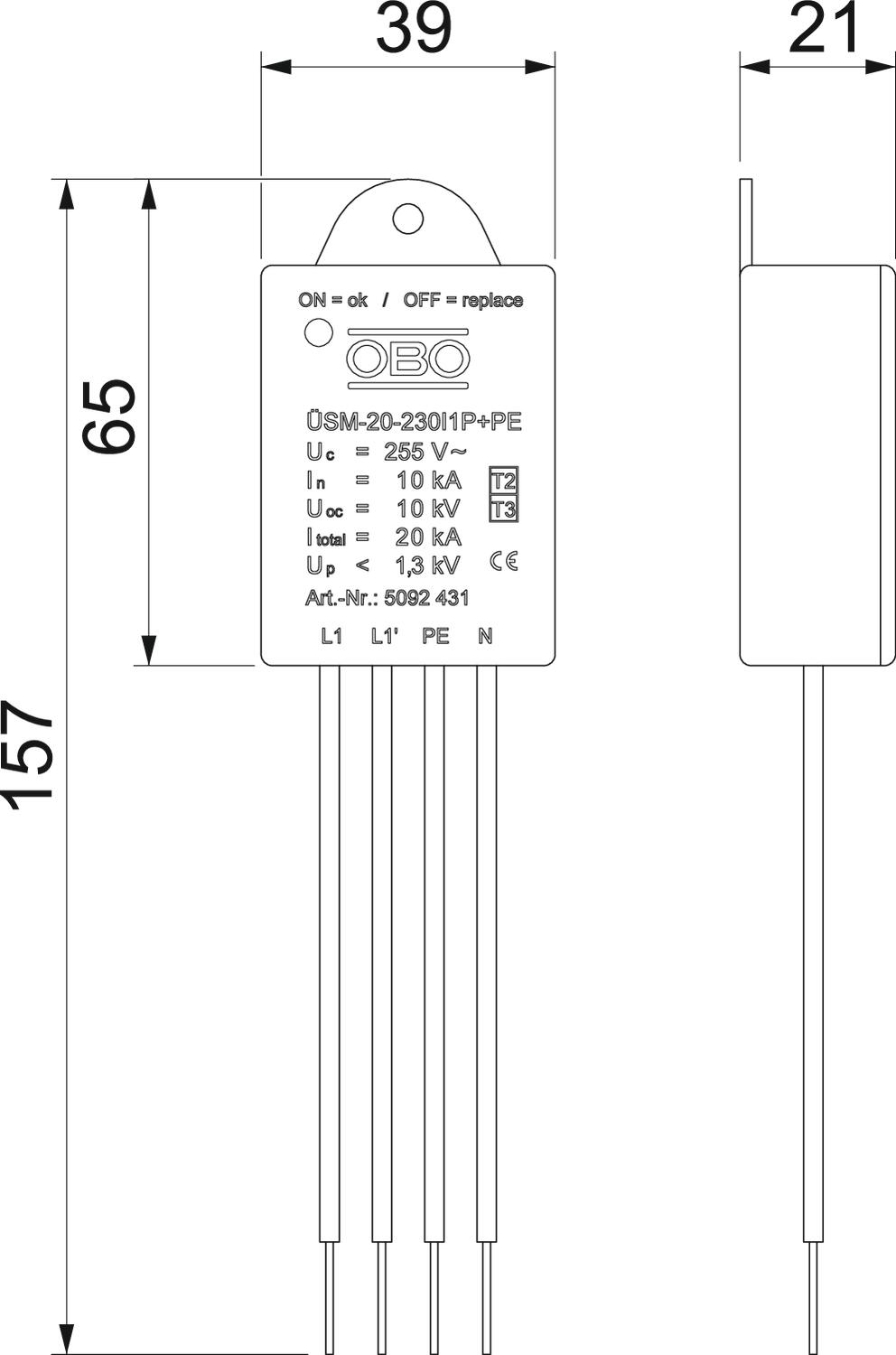

Duljina	155 mm
Dužina priključnog kabela	0,09 m
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Izvedba	1 - polan + NPE za SK I
LPZ	1→2
Maksimalna odvodna struja (8/20 μs)	20 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	10 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	10 kA
Maksimalni predosigurač	16
Maksimalni predosigurač	16 A
Min. temperatura za obradu	-40 °C
Način montaže	ostalo
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V

Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	10 kA
Nazivna odvodna struja (8/20 µs) [L-N]	10 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	10 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA
Nazivni napon AC (50 / 60 Hz)	230 V
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
Širina	40 mm
SPD sukladno IEC 61643-1	class II+III
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2+3
Visina	21 mm
Vrijeme odziva	<25 ns
Zajednička razina zaštite [L-PE]	1,5 kV
