Zaštita od prenapona za LED sustave 230 V IP65 1+N/PE | 255 | IP65

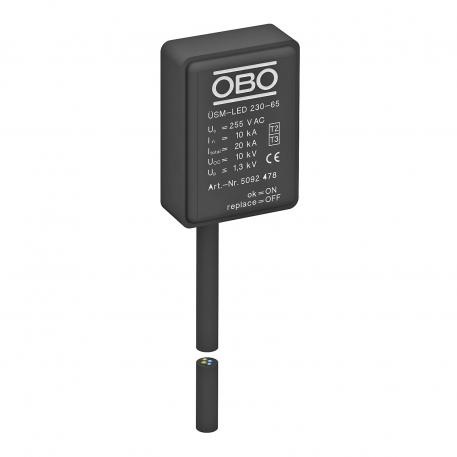

Zaštita od prenapona za LED sustave 230 V IP65

Brt. art. 5092478 | EAN 4012196439034

Brt. art. / Tip	5092478 / ÜSM-LED 230-65

Broj polova	1+N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP65

Opis proizvoda

Opis proizvoda

Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.

Namijenjena za zaštitu LED rasvjete odnosno LED transformatora.

• Optički prikaz funkcije

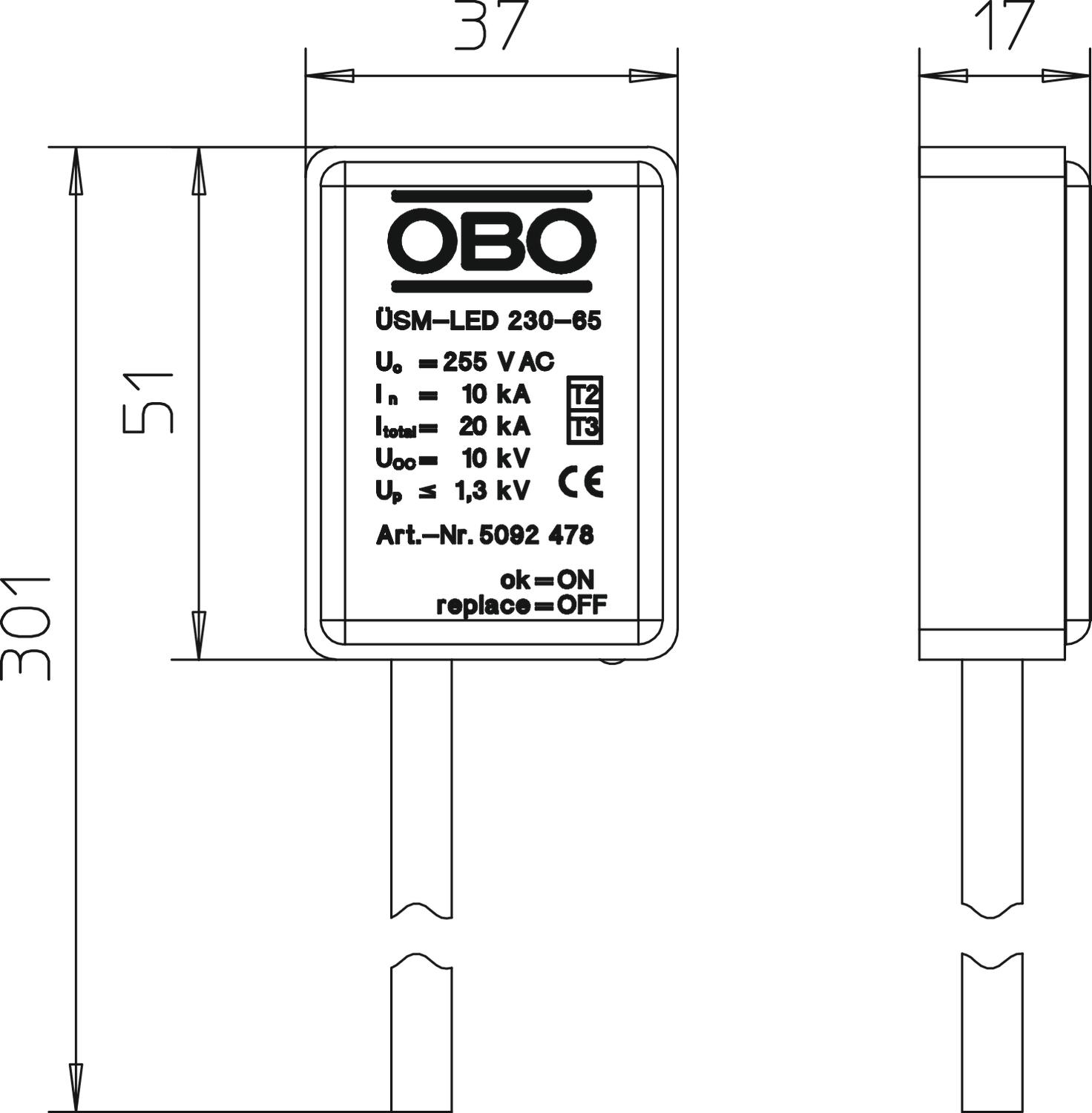

• Male veličine, idealan za ugradnju u kućišta

• IP65 s priključnim kabelom od 25 cm

• 1+NPE s kapacitetom odvodnje najviše 20kA

• Ograničenje prenapona ispod 1300 V odnosno 1000 V @ 5 kA

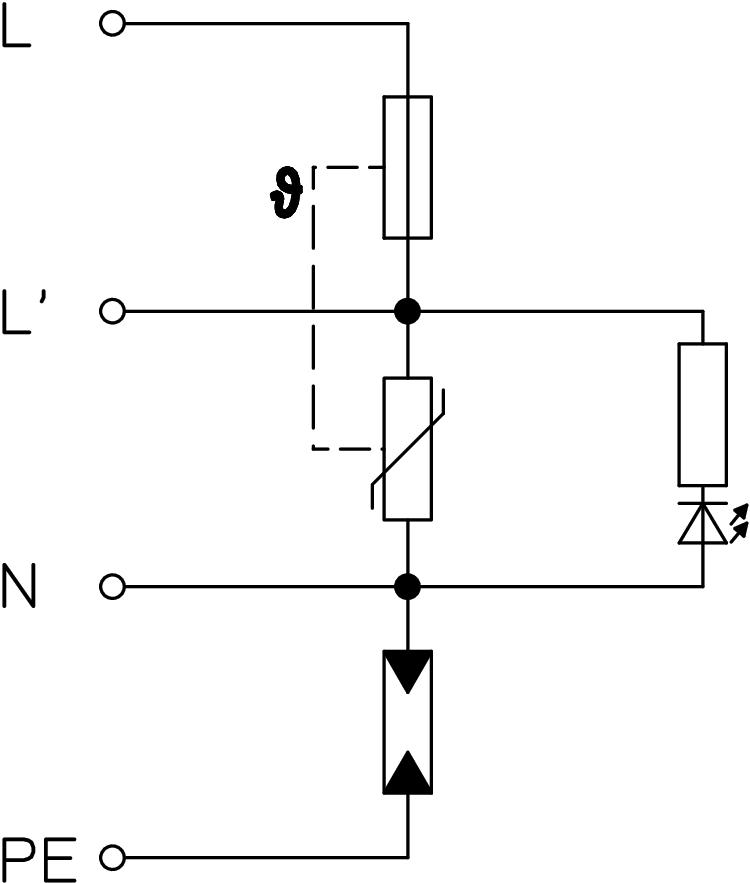

• Sa ili bez isključenja rasvjete u slučaju ispada

Primjena: univerzalno primjenjiv za sva rasvjetna tijela
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.

Tehnički podaci

Tehnički podaci

Broj polova	1+N/PE
Daljinska signalizacija	ne
Dimenzija	230V
Dužina priključnog kabela	0,25 m
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Izvedba	1+NPE
LPZ	2→3
Maksimalna odvodna struja (8/20 μs)	20 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	20 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	20 kA
Maksimalni predosigurač	16
Maksimalni predosigurač	16 A
Min. temperatura za obradu	-40 °C
Način montaže	ostalo
Najviši trajni napon (L-N)	255 V

Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	10 kA
Nazivna odvodna struja (8/20 µs) [L-N]	10 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	10 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Otporan na kratki spoj	ne
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II+III
Stupanj zaštite	IP65
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2+3
Vrijeme odziva	<25 ns
