Zaštita, 2-polna, izvedba 24 V 2 | 20 | 28 | Stezaljka

Zaštita, 2-polna, izvedba 24 V

Brt. art. 5098425 | EAN 4012195787389

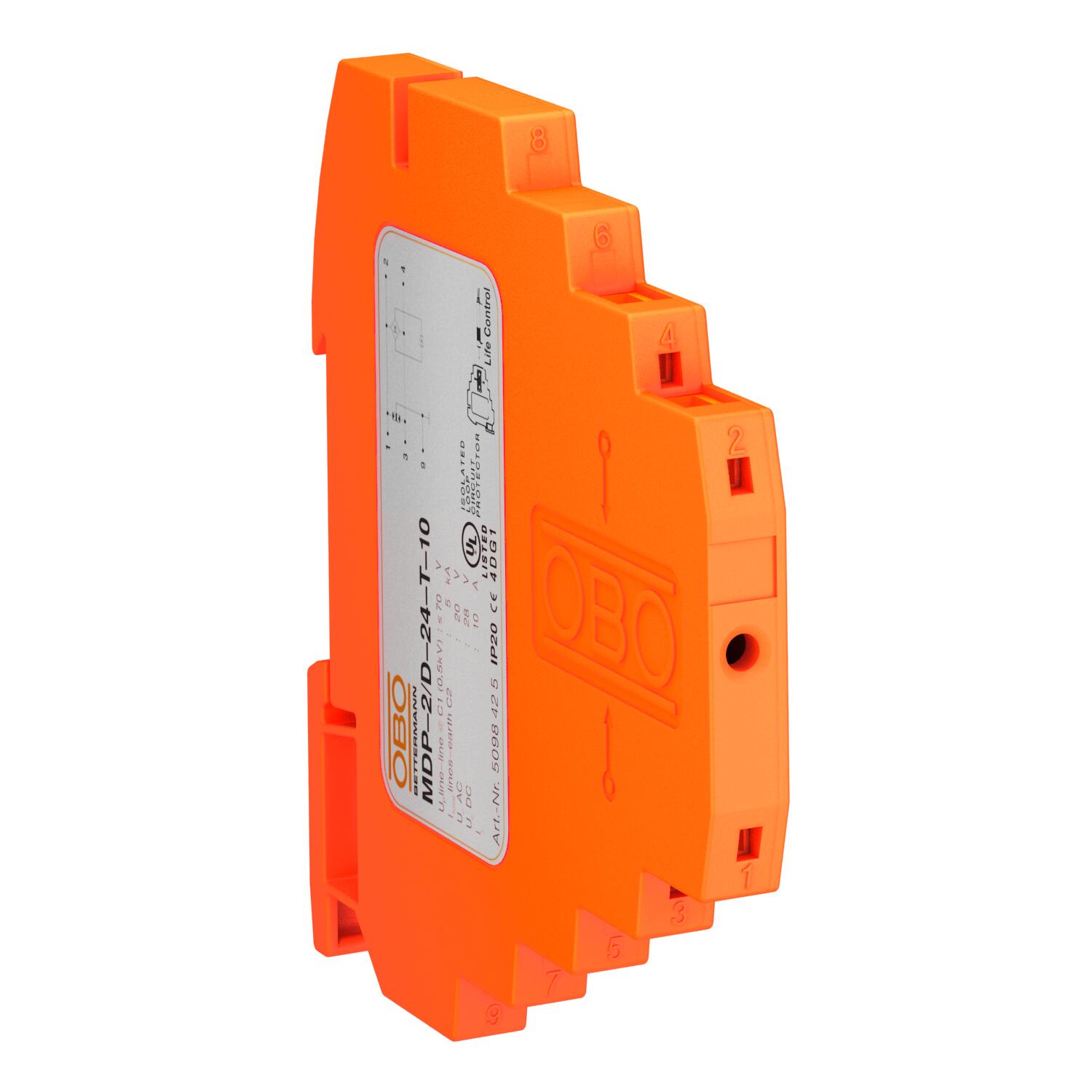

Brt. art. / Tip	5098425 / MDP-2 D-24-T-10

Broj polova	2

Najviši trajni napon AC	20 V

Najviši trajni napon DC	28 V

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

Barijera munje s fukcijom ispitivanja; izvedba 24 V

• Nazivna struja opterećenja 10 A
• Zaštita za višežilne sustave
• Direktno uzemljenje oplete sa stezaljkama bez vijaka

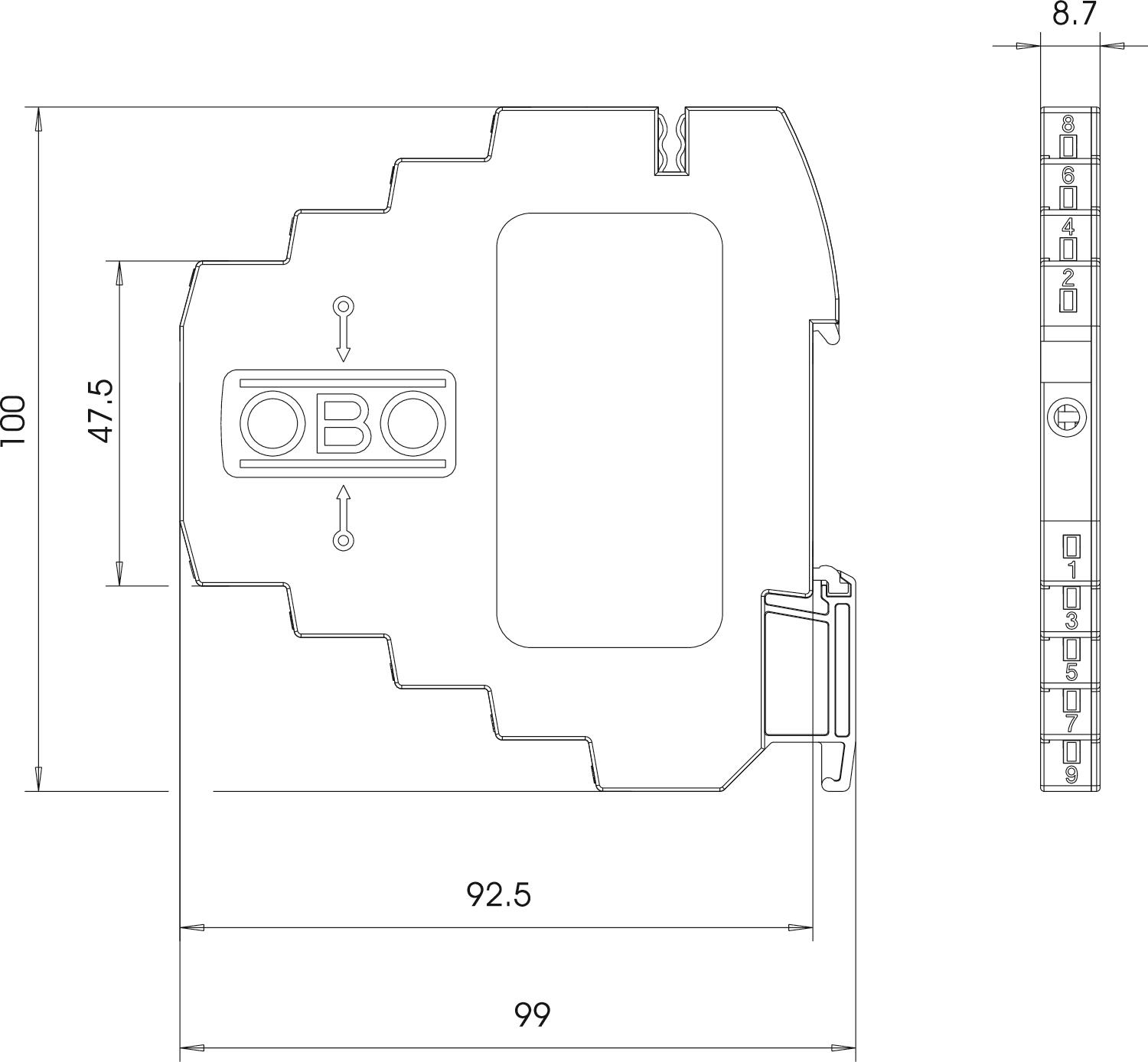

• Širina samo 8,7 mm
• Zaštitno spajanje moguće je ispitati pomoću uređaja Life Control
• Široki frekvencijski pojas do 100MHz
• UL oznaka (4DG1)

Primjena: univerzalna primjena na 35 mm montažnom profilu u svakom uobičajenom razvodnom ormaru.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V
Granična frekvencija	100 MHz
Impulsna struja	0,5 kA
Ispitna norma	IEC 61643-21
Jakost udarne struje žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Kapacitet (žila-žila)	< 40 pF
Kategorie	Tip 1+2+3 / D1+C2+C1
LPZ	0→3
Maks. presjek fleksibilnog priključka.	2,5 mm²
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	1,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Min. presjek krutog priključka	0,14 mm²
Min. presjek višežičnog priključka	0,14 mm²
Najviši trajni napon AC	20 V
Najviši trajni napon DC	28 V
Nazivna strujna opterećenja AC	0,7 A
Nazivna strujna opterećenja DC	10 A

Nazivni napon	24 V
Odobrenja	UL
Otpor instalacije	>100 MΩ
Priključak oplete	da
Razina zaštite @ C1	<65 V
Razina zaštite linija - linija	<70 V
Razina zaštite linija - zemlja	<800 V
Signalizacija na uređaju	može se očitati
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	D1: 1 kA
Ukupna nazivna odvodna struja (8/20)	5 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Utični sustav	Stezaljka
Uzemljenje preko:	Montažni profil
Zaštita	izravno
