Vruće pocinčana čelična cijev s navojem 50 | 3000 | 1,5 | M50x1,5
morepic-1 morepic-2 video-1 video-2 video-3

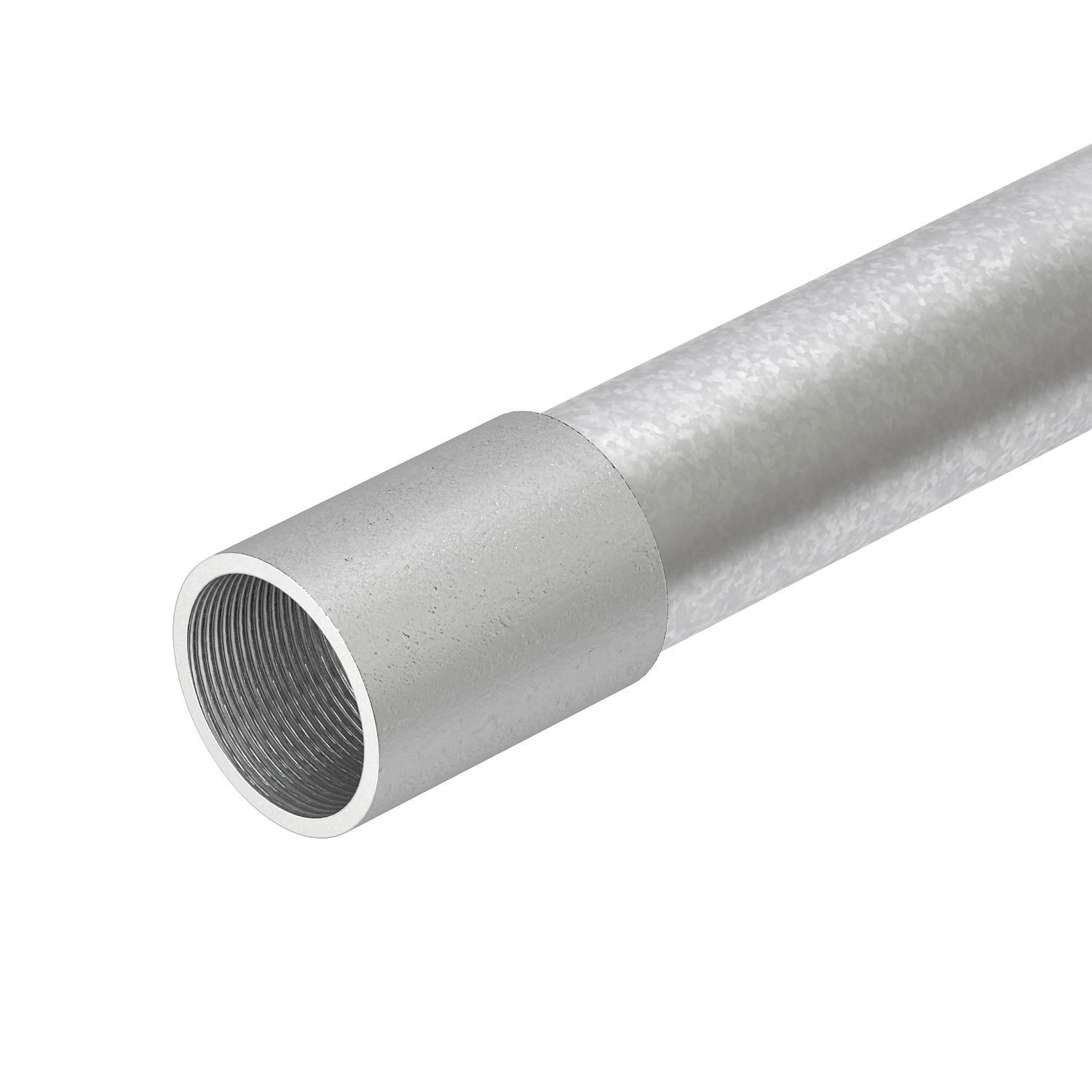

Vruće pocinčana čelična cijev s navojem

Brt. art. 2046538 | EAN 4012195781509

3000 mm
Opis proizvoda

Opis proizvoda

Elektroinstalacijska cijev prema HRN EN 61386-1, s navojem prema HRN EN 60423, za mehaničku zaštitu kabela i vodiča. Bez oštrih bridova s unutarnje strane cijevi. Visoka zaštita od korozije, razred 4. Uključena jedna spojnica.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Navoj metrički
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

Četkana površina ne
Dimenzija M50, 3000mm
Duljina 3000 mm
Instalacija na drvo da
Instalacija na otvorenom da
Instalacija u beton da
Instalacija u šuplji zid da
Instalacija u zemlji da
Instalacije strojeva i postrojenja da
Izvedba cijevi s navojem
Klasifikacijski kod 55571
Materijal Čelik

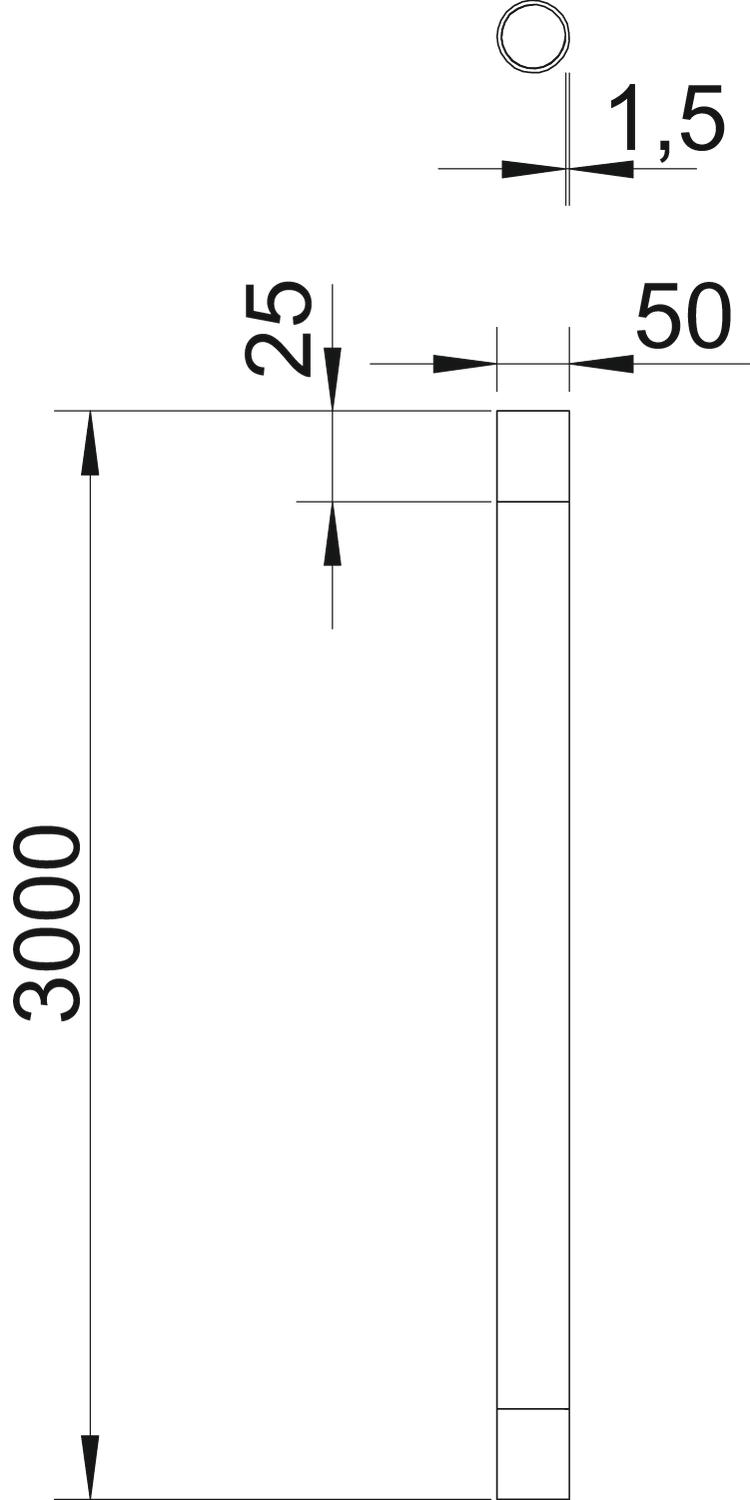

Mjera D 50 mm
Mjera I 25 mm
Mjera L 3000 mm
Mjera m (mm) M50
Mjera t 1,5 mm
Nadžbukno da
Navoj M50x1,5
Podna instalacija (bitumen, vrući asfalt) da
Podna instalacija (glazura) da
Podžbukno da
Polirana površina ne
Površina vruće pocinčano
Priključak 1 instalacijske cijevi Spojnica
Priključak 2 instalacijske cijevi Vanjski navoj (metrički)
S spojnicom da
Temperaturno područje korištenja, maks. 400 °C
Temperaturno područje korištenja, min. -45 °C
Vanjski promjer 50 mm
Svi tipovi

Svi tipovi

Tip Mjera D Mjera L Mjera t Navoj Brt. art. Količina Min. pak.
SM16W FT 16 mm 3000 mm 1,3 mm M16x1,5 2046533
30 m
SM20W FT 20 mm 3000 mm 1,5 mm M20x1,5 2046534
30 m
SM25W FT 25 mm 3000 mm 1,5 mm M25x1,5 2046535
30 m
SM32W FT 32 mm 3000 mm 1,5 mm M32x1,5 2046536
21 m
SM40W FT 40 mm 3000 mm 1,5 mm M40x1,5 2046537
15 m
SM50W FT 50 mm 3000 mm 1,5 mm M50x1,5 2046538
15 m
SM63W FT 63 mm 3000 mm 1,8 mm M63x1,5 2046540
9 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.

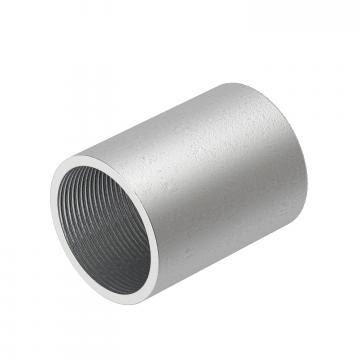

Čelična spojnica s navojem, obložena cink-niklom Čelična spojnica s navojem, obložena cink-niklom SVM50W DN 2046559
10 Komada

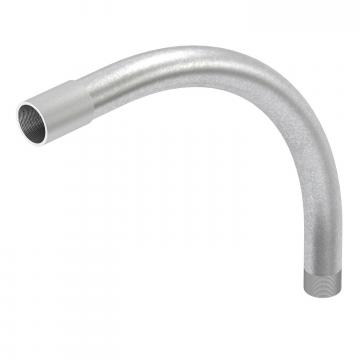

Vruće pocinčano koljeno s navojem Vruće pocinčano koljeno s navojem SBNM50 FT 2046791
5 Komada

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Odstojna obujmica 733 FT Odstojna obujmica 733 FT ASL 733 53 FT 1362734
20 Komada
Djeljivi završetak za cijevi, metrički, svijetlosive boje Djeljivi završetak za cijevi, metrički, svijetlosive boje 129 TB M50 2047890
30 Komada
