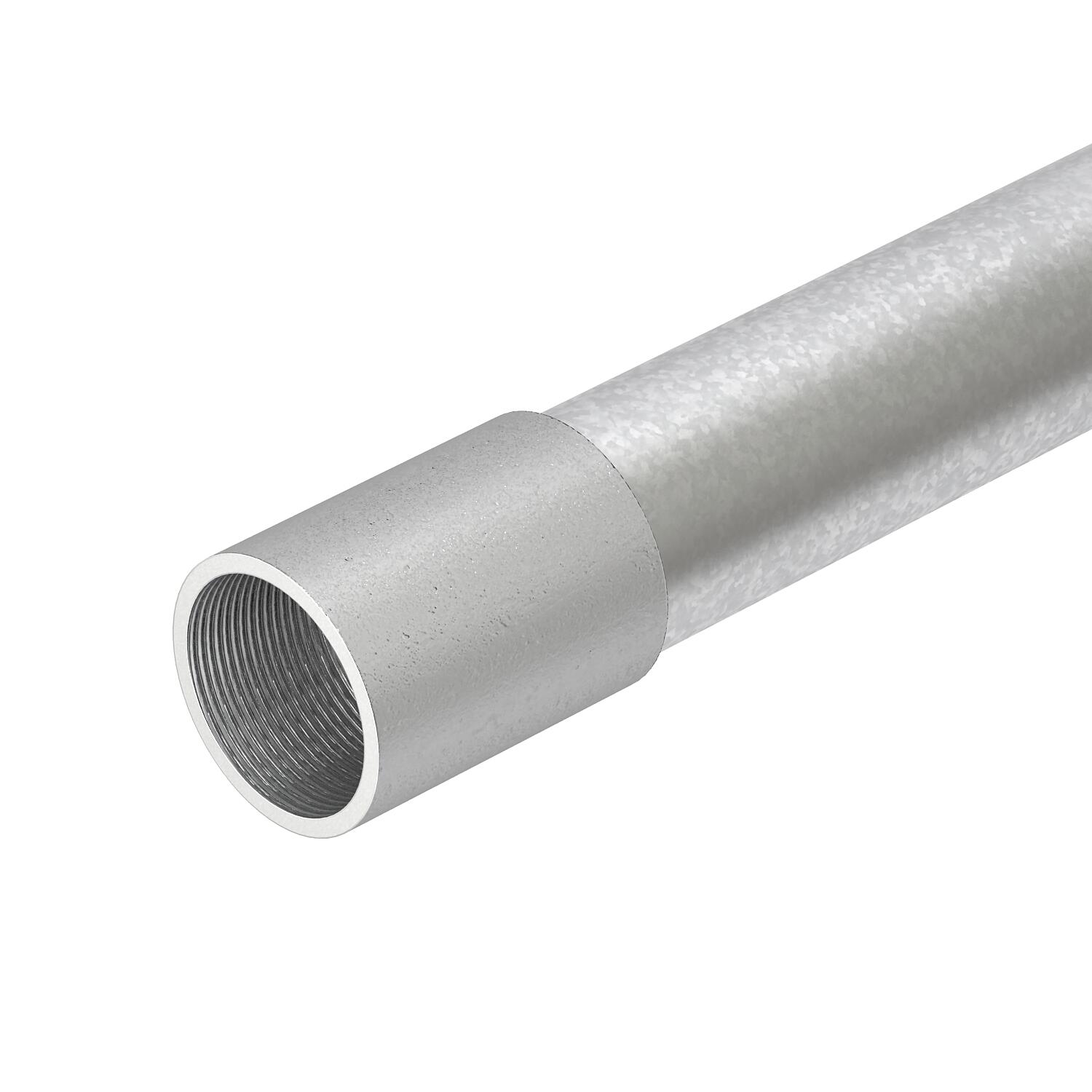

Vruće pocinčana čelična cijev s navojem 40 | 3000 | 1,5 | M40x1,5

Vruće pocinčana čelična cijev s navojem

Brt. art. 2046537 | EAN 4012195781493

Brt. art. / Tip

Mjera D

Mjera L	3000 mm

Mjera t

Navoj

Opis proizvoda

Opis proizvoda

Elektroinstalacijska cijev prema HRN EN 61386-1, s navojem prema HRN EN 60423, za mehaničku zaštitu kabela i vodiča. Bez oštrih bridova s unutarnje strane cijevi. Visoka zaštita od korozije, razred 4. Uključena jedna spojnica.

Tehnički podaci

Tehnički podaci

Četkana površina	ne
Dimenzija	M40, 3000mm
Duljina	3000 mm
Instalacija na drvo	da
Instalacija na otvorenom	da
Instalacija u beton	da
Instalacija u šuplji zid	da
Instalacija u zemlji	da
Instalacije strojeva i postrojenja	da
Izvedba cijevi	s navojem
Klasifikacijski kod	55571
Materijal	Čelik

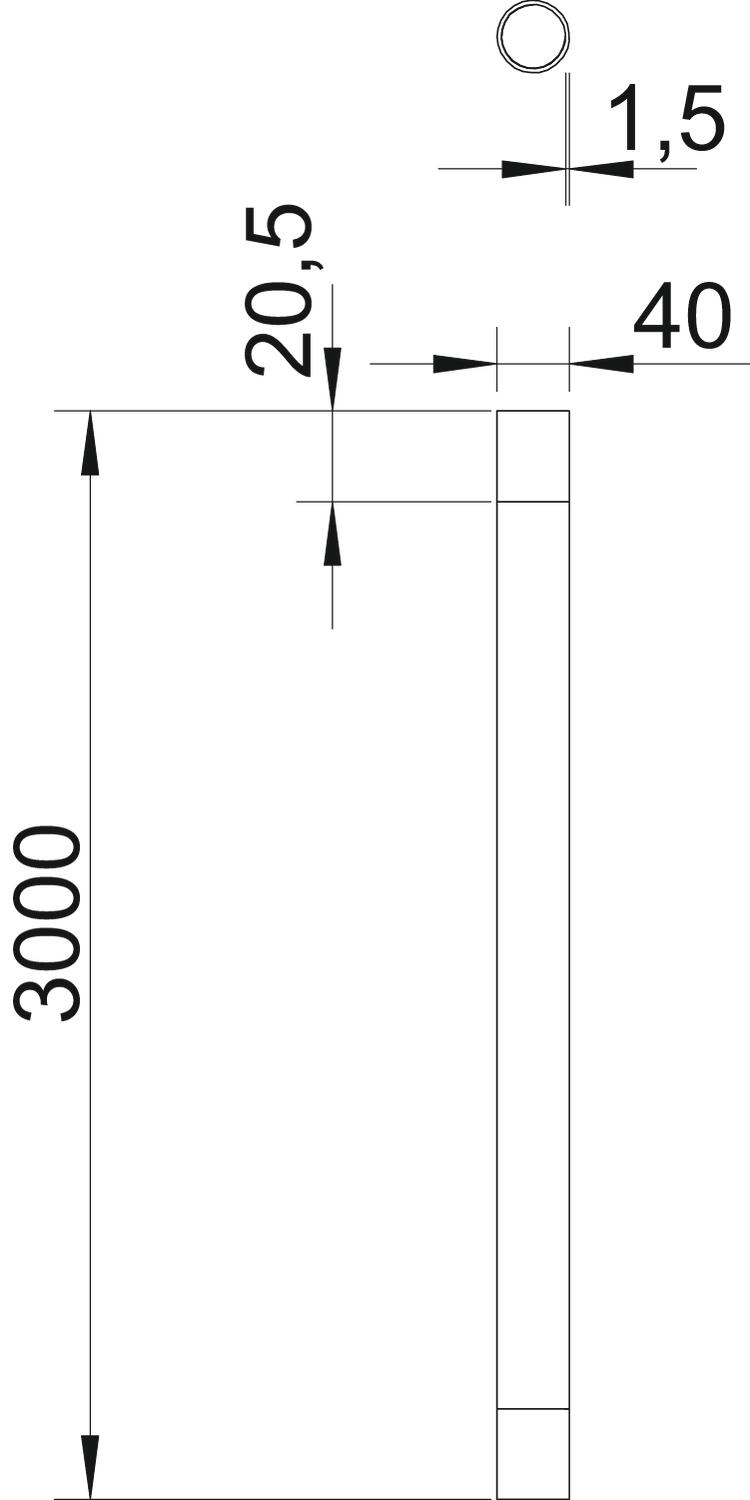

Mjera D	40 mm
Mjera I	20,5 mm
Mjera L	3000 mm

Mjera m (mm)	M40
Mjera t	1,5 mm
Nadžbukno	da
Navoj	M40x1,5
Podna instalacija (bitumen, vrući asfalt)	da
Podna instalacija (glazura)	da
Podžbukno	da
Polirana površina	ne
Površina	vruće pocinčano
Priključak 1 instalacijske cijevi	Spojnica
Priključak 2 instalacijske cijevi	Vanjski navoj (metrički)
S spojnicom	da
Temperaturno područje korištenja, maks.	400 °C
Temperaturno područje korištenja, min.	-45 °C
Vanjski promjer	40 mm

Svi tipovi

Svi tipovi

Tip	Mjera D	Mjera L	Mjera t	Navoj	Brt. art.	Količina	Min. pak.
SM16W FT	16 mm	3000 mm	1,3 mm	M16x1,5	2046533	m	30 m
SM20W FT	20 mm	3000 mm	1,5 mm	M20x1,5	2046534	m	30 m
SM25W FT	25 mm	3000 mm	1,5 mm	M25x1,5	2046535	m	30 m
SM32W FT	32 mm	3000 mm	1,5 mm	M32x1,5	2046536	m	21 m
SM40W FT	40 mm	3000 mm	1,5 mm	M40x1,5	2046537	m	15 m
SM50W FT	50 mm	3000 mm	1,5 mm	M50x1,5	2046538	m	15 m
SM63W FT	63 mm	3000 mm	1,8 mm	M63x1,5	2046540	m	9 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.

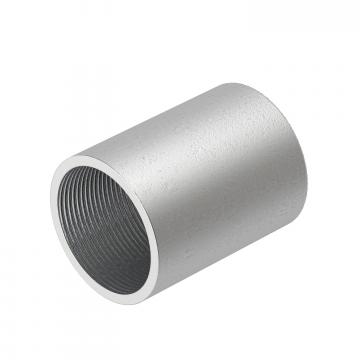

Čelična spojnica s navojem, obložena cink-niklom	SVM40W DN	2046558	Komada	25 Komada

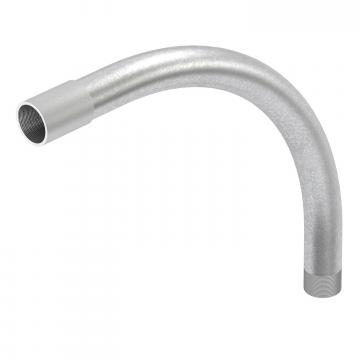

Vruće pocinčano koljeno s navojem	SBNM40 FT	2046790	Komada	15 Komada

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Odstojna obujmica 733 FT	ASL 733 44 FT	1362730	Komada	20 Komada
Djeljivi završetak za cijevi, metrički, svijetlosive boje	129 TB M40	2047863	Komada	30 Komada
