Vruće pocinčana čelična cijev s navojem 16 | 3000 | 1,3 | M16x1,5
morepic-1 morepic-2 video-1 video-2 video-3

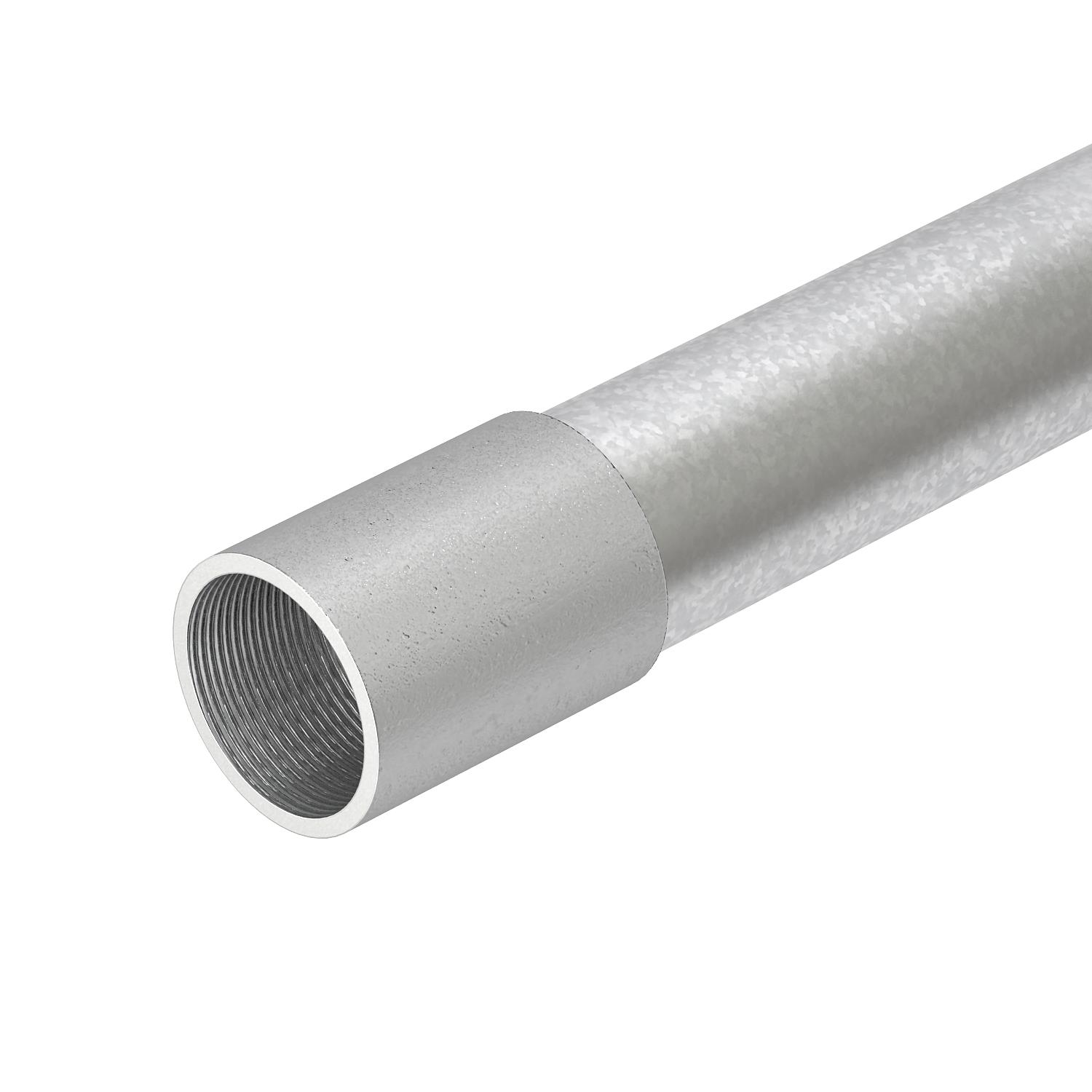

Vruće pocinčana čelična cijev s navojem

Brt. art. 2046533 | EAN 4012195781424

3000 mm
Opis proizvoda

Opis proizvoda

Elektroinstalacijska cijev prema HRN EN 61386-1, s navojem prema HRN EN 60423, za mehaničku zaštitu kabela i vodiča. Bez oštrih bridova s unutarnje strane cijevi. Visoka zaštita od korozije, razred 4. Uključena jedna spojnica.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Navoj metrički
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90
Tehnički podaci

Tehnički podaci

Četkana površina ne
Dimenzija M16, 3000mm
Duljina 3000 mm
Instalacija na drvo da
Instalacija na otvorenom da
Instalacija u beton da
Instalacija u šuplji zid da
Instalacija u zemlji da
Instalacije strojeva i postrojenja da
Izvedba cijevi s navojem
Klasifikacijski kod 55571
Materijal Čelik
Mjera D 16 mm
Mjera I 13 mm
Mjera L 3000 mm
Mjera m (mm) M16
Mjera t 1,3 mm
Nadžbukno da
Navoj M16x1,5
Podna instalacija (bitumen, vrući asfalt) da
Podna instalacija (glazura) da
Podžbukno da
Polirana površina ne
Površina vruće pocinčano
Priključak 1 instalacijske cijevi Spojnica
Priključak 2 instalacijske cijevi Vanjski navoj (metrički)
S spojnicom da
Temperaturno područje korištenja, maks. 400 °C
Temperaturno područje korištenja, min. -45 °C
Vanjski promjer 16 mm
Svi tipovi

Svi tipovi

Tip Mjera D Mjera L Mjera t Navoj Brt. art. Količina Min. pak.
SM16W FT 16 mm 3000 mm 1,3 mm M16x1,5 2046533
30 m
SM20W FT 20 mm 3000 mm 1,5 mm M20x1,5 2046534
30 m
SM25W FT 25 mm 3000 mm 1,5 mm M25x1,5 2046535
30 m
SM32W FT 32 mm 3000 mm 1,5 mm M32x1,5 2046536
21 m
SM40W FT 40 mm 3000 mm 1,5 mm M40x1,5 2046537
15 m
SM50W FT 50 mm 3000 mm 1,5 mm M50x1,5 2046538
15 m
SM63W FT 63 mm 3000 mm 1,8 mm M63x1,5 2046540
9 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.

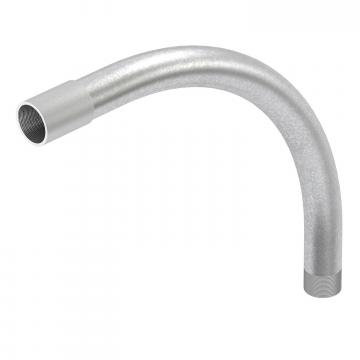

Vruće pocinčano koljeno s navojem Vruće pocinčano koljeno s navojem SBNM16 FT 2046786
15 Komada

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Odstojna obujmica 733 FT Odstojna obujmica 733 FT ASL 733 17 FT 1362712
25 Komada
Djeljivi završetak za cijevi, metrički, svijetlosive boje Djeljivi završetak za cijevi, metrički, svijetlosive boje 129 TB M16 2047812
50 Komada
