Velika podloška A2 30 | 10,5 | 1,5 | M10

morepic-1

morepic-2

Velika podloška A2

Brt. art. 3403155 | EAN 4012195944393

Brt. art. / Tip

Mjera d min.

Mjera d

Mjera h	1,5 mm

Navoj

Opis proizvoda

Opis proizvoda

Podloška s posebno velikim vanjskim promjerom.
Kod povezivanja na montažnu šinu MS 41 preporučujemo vanjski promjer 40 mm.

Tehnički podaci

Tehnički podaci

bez halogena	ne
Debljina lima	0,06 in
Debljina materijala	1,5 mm
Dimenzija	M10,Ø30mm
Materijal	Nehrđajući čelik
Mjera d	10,5 mm

Mjera d maks.	30 mm
Mjera d min.	30 mm
Mjera h	1,5 mm
Navoj	M10
Površina	površina naknadno obrađena

Svi tipovi

Svi tipovi

Tip	Mjera d min.	Mjera d	Mjera h	Navoj	Brt. art.	Količina	Min. pak.
WS M8 D20 A2	20 mm	8,4 mm	1,5 mm	M8	3403125	Komada	100 Komada
WS M8 D25 A2	25 mm	8,4 mm	1,5 mm	M8	3403135	Komada	100 Komada
WS M8 D40 A2	40 mm	8,5 mm	1,5 mm	M8	3403145	Komada	100 Komada
WS M10 D30 A2	30 mm	10,5 mm	1,5 mm	M10	3403155	Komada	100 Komada
WS M10 D40 A2	40 mm	10,5 mm	1,5 mm	M10	3403175	Komada	100 Komada

Preuzimanja

Podatkovni list WS M10 D30 A2 / 3403155 , 0.17MB , pdf

Katalog Fastening materials , 19.78MB , pdf

REACH Izjava o sukladnosti WS M10 D30 A2 / 3403155 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti WS M10 D30 A2 / 3403155 , 0.12MB , pdf

Preuzmi

Grafički prikaz proizvoda WS M10 D30 A2 / 3403155, 46.40 kB, jpg

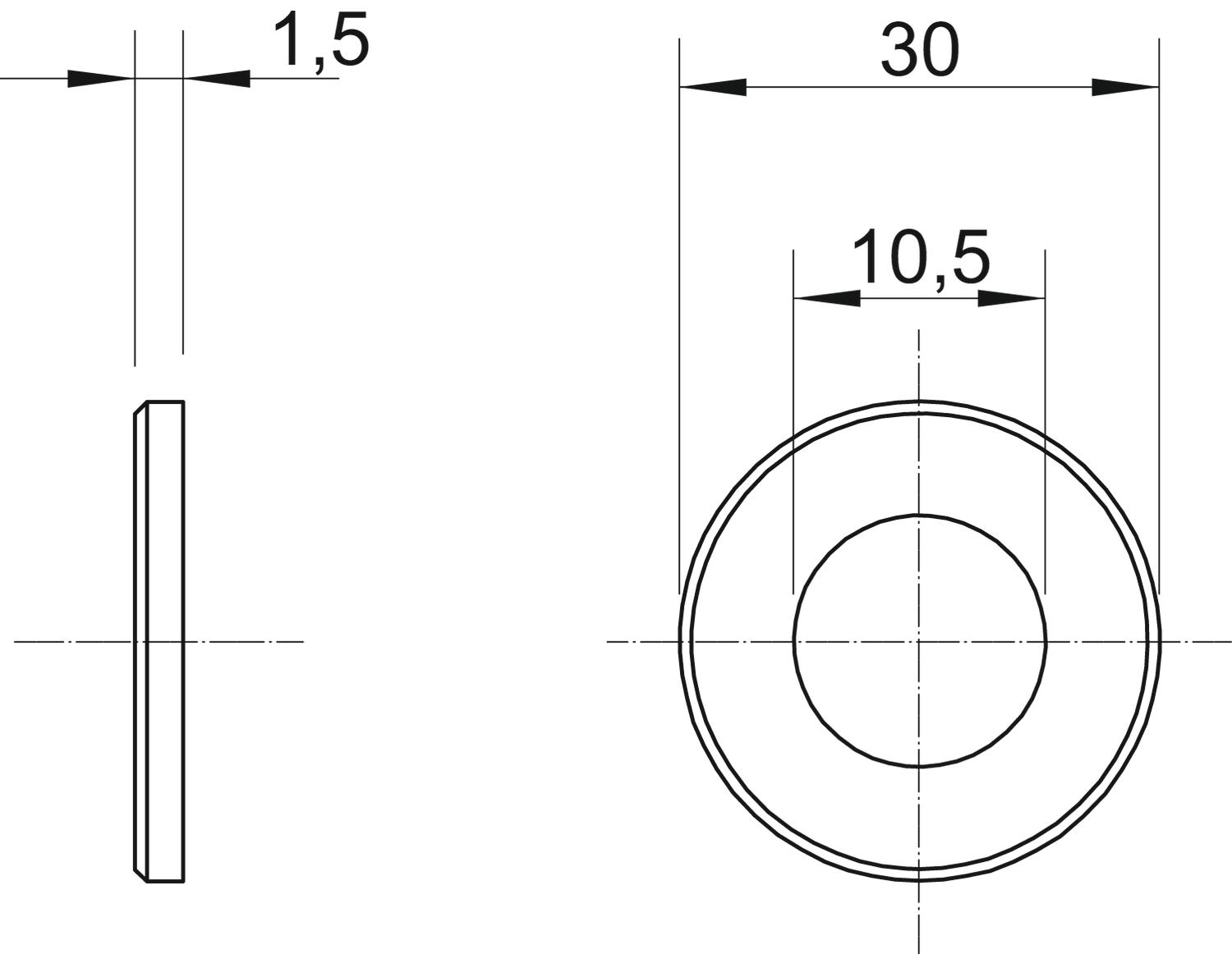

Dimenzionalni crtež WS M10 D30 A2 / 3403155, 62.50 kB, jpg

WS M10 D30 A2 / 3403155
