Vatrootporni kanal PYROLINE® Con D I120/E90 1000 | 330 | 210 | 130 | 50

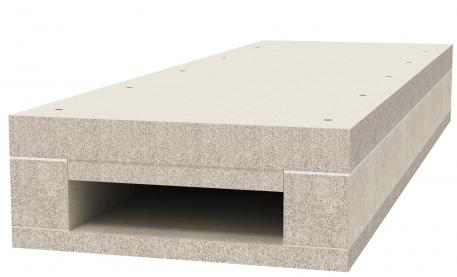

Vatrootporni kanal PYROLINE® Con D I120/E90

Name: Vatrootporni kanal PYROLINE® Con D I120/E90
Brand: OBO Bettermann
SKU: 7215222

Brt. art. 7215222 | EAN 4012196887477

Brt. art. / Tip

Duljina	1000 mm

Mjera B

Mjera b

Mjera H	130 mm

Mjera h	50 mm

Opis proizvoda

Opis proizvoda

Protupožarni kanal od lakog betona od staklenih vlakana otpornog na vodu i mraz, klase građevinskog materijala A1 prema EN 13501-1 za vatrootporno polaganje kabela na putovima evakuacije i spašavanja i za održavanje funkcionalnosti sustava bitnih za sigurnost. Klasifikacija I120 kao I kanal prema DIN 4102 dio 11 i klasifikacija E90 kao E kanal prema DIN 4102 dio 12.
Montaža kanala izravno na zid ili ispod stropova.
Uključeni vijci i brtvene trake.

Tehnički podaci

Tehnički podaci

Boja	siva
Broj protupožarnih strana	3
Dimenzija	50x210
Duljina	1000 mm
Korisni presjek	10500 mm²
Materijal	Laki beton sa staklenim vlaknima
Materijal izolacije	Laki beton od staklenog vlakna
Mjera B	330 mm
Mjera b	210 mm
Mjera H	130 mm

Mjera h	50 mm
Plašt	bez
Pregrade moguće	da
Pričvršćenje poklopca	spojiti vijkom
Razred vatrootpornosti E - očuvanje funkcije	90
Razred vatrootpornosti I - instalacijski kanal	120
S otvorom	ne
Širina	330 mm
Visina	130 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Mjera B	Mjera b	Mjera H	Mjera h	Brt. art.	Količina	Min. pak.
BSKD12-K0506	1000 mm	180 mm	60 mm	130 mm	50 mm	7215210	m	1 m
BSKD12-K0511	1000 mm	230 mm	110 mm	130 mm	50 mm	7215216	m	1 m
BSKD12-K0521	1000 mm	330 mm	210 mm	130 mm	50 mm	7215222	m	1 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Udvostručujući element za protupožarni kanal PYROLINE® Con	KAD-8040	7215464	Komada	1 Komada
Držač vodiča, okomito za PYROLINE® protupožarne kanale, visina 20 mm	LHS 20	7215288	Komada	10 Komada
Držač vodiča, okomito za PYROLINE® protupožarne kanale, visina 40 mm	LHS 40	7215290	Komada	10 Komada
