VARIO-stezaljka armaturu | FL30x3-4mm /Rd 8-10 x Rd 6-14 |

morepic-1

morepic-2

VARIO-stezaljka armaturu

Brt. art. 5014471 | EAN 4012196656134

Brt. art. / Tip	5014471 / 1814 FT D14

Pripremljeno za	FL30x3-4mm /Rd 8-10 x Rd 6-14 mm

Opis proizvoda

Opis proizvoda

• Za armature promjera 6-14 mm te okrugli i plosnati vodič
• Jednostavna instalacija pomoću vijka M10
• Okretna potisna pločica za sigurnu i jednostavnu montažu

Tehnički podaci

Tehnički podaci

Dimenzija	47x22x55
Maks. širina plosnatog vodiča 1	30 mm
Materijal	Čelik
Min. širina plosnatog vodiča 1	20 mm
Opterećenje strujom munje	N/50 kA
Površina	vruće pocinčano
Prikladno za povezivanje	ostalo
Pripremljeno za	FL30x3-4mm /Rd 8-10 x Rd 6-14 mm

Promjer okruglog vodiča 1 maks.	10 mm
Promjer okruglog vodiča 1 min.	8 mm
Promjer okruglog vodiča 2 maks.	14 mm
Promjer okruglog vodiča 2 min.	8 mm
Promjer priključka uzemljivača	sve
Vrsta pričvrsnog vijka	Šesterokutni vijak
Vrsta spoja	Višenamjenska stezaljka

Svi tipovi

Svi tipovi

Tip	Pripremljeno za	Brt. art.	Količina	Min. pak.
1814 FT D14	FL30x3-4mm /Rd 8-10 x Rd 6-14 mm	5014471	Komada	25 Komada

Preuzimanja

Podatkovni list 1814 FT D14 / 5014471 , 0.19MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Priručnik Sustavi za uzemljenje , 2.10MB , pdf

Katalog Uzemljenje i izjednačenje potencijala , 16.24MB , pdf

EU izjava o sukladnosti 1814 FT D14 / 5014471 , 0.06MB , pdf

Preuzmi

Odobrenje BET certifikat o ispitivanju stezaljke za armaturu 1814 ST D37 , 0.08MB , pdf

Preuzmi

Odobrenje BET certifikat o ispitivanju stezaljke za armaturu 1814 FT D37 , 0.08MB , pdf

Preuzmi

Pomoć pri odabiru Pomoća odabira za zemljana i prstenasta uzemljenja prema DIN 18014 , 0.18MB , pdf

Upute za montažu Vario-Erdanschlussklemme 1814 FT D14 , 0.34MB , pdf

Preuzmi

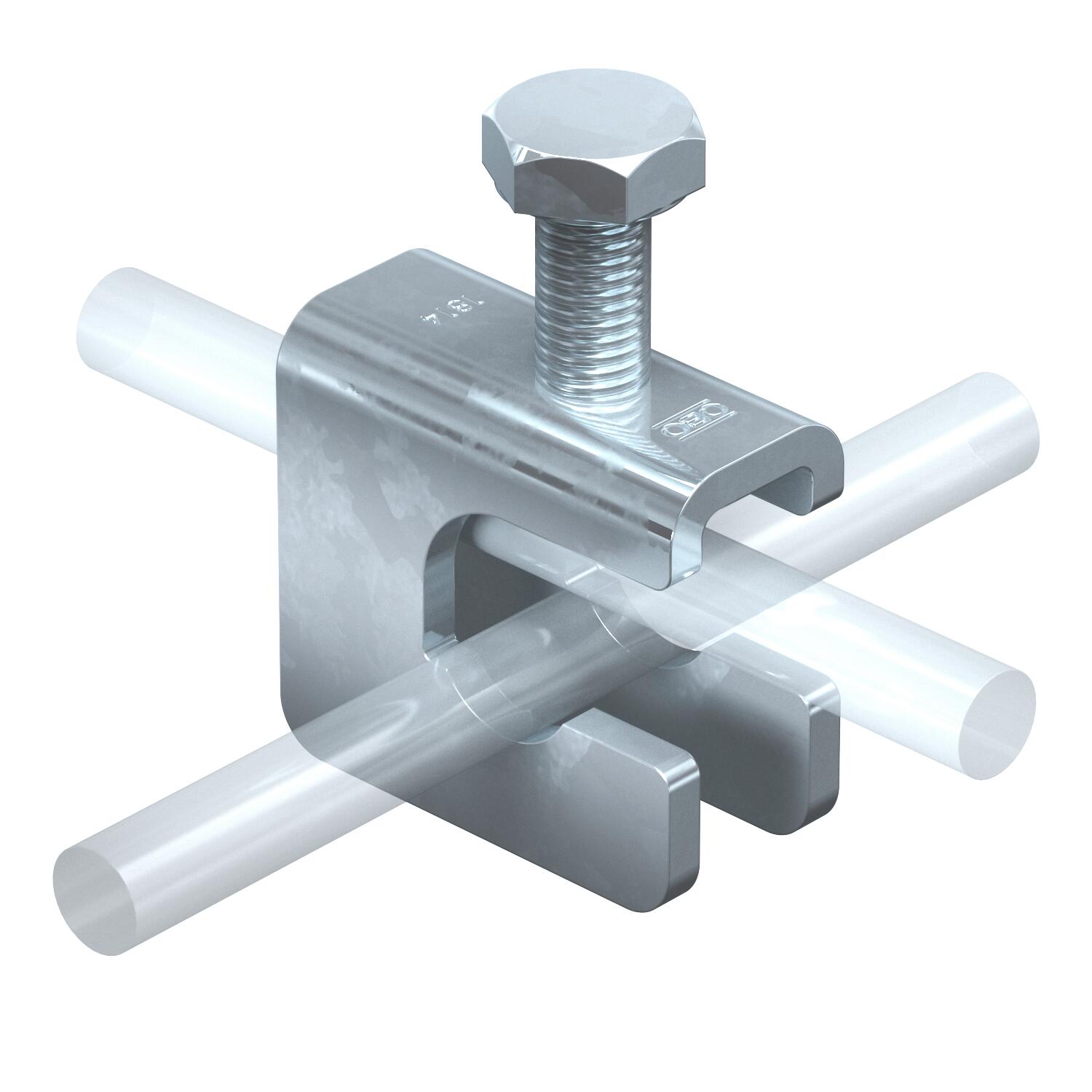

Grafički prikaz proizvoda 1814 FT D14 / 5014471, 84.44 kB, jpg

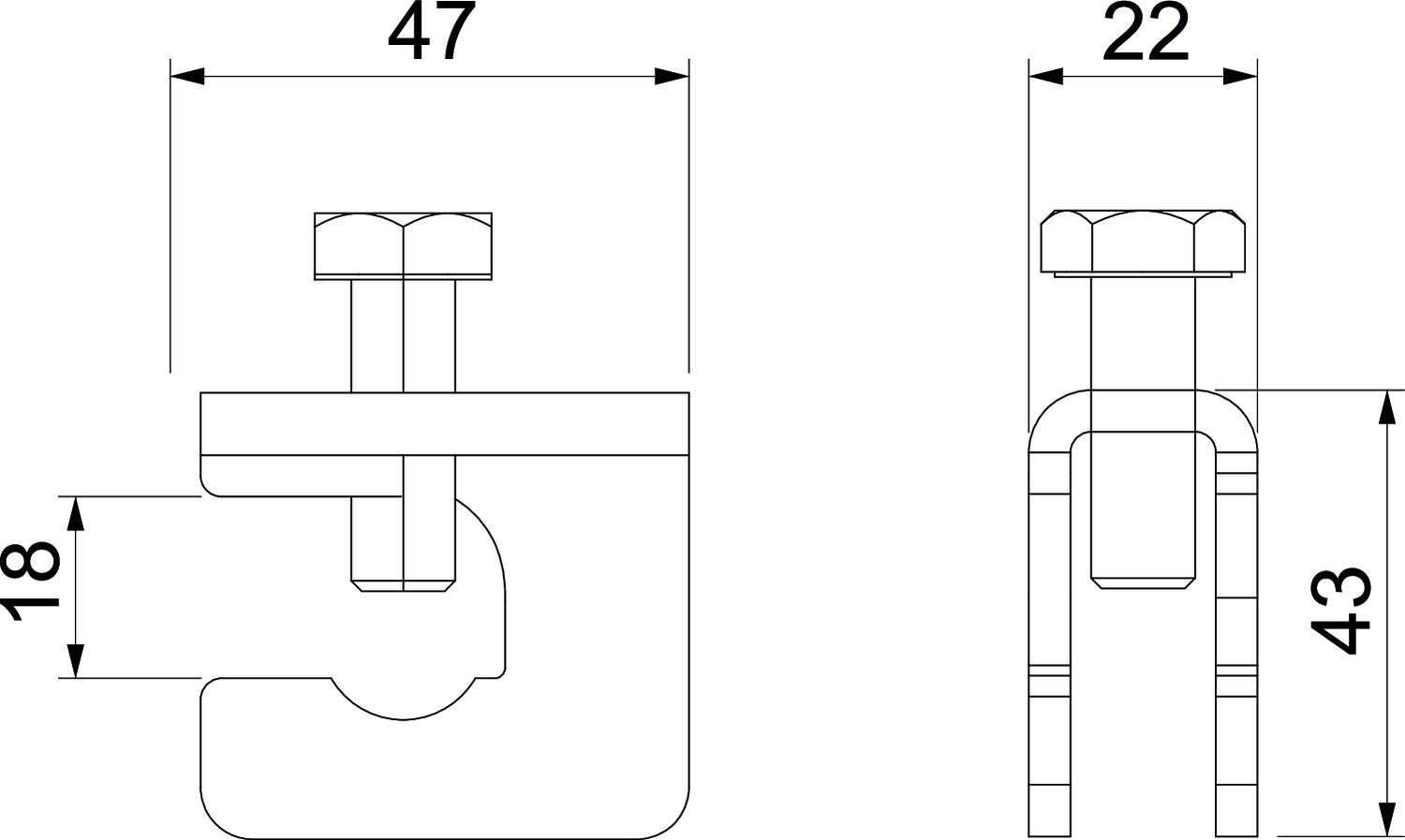

Dimenzionalni crtež 1814 FT D14 / 5014471, 47.69 kB, jpg

1814 FT D14 / 5014471

VARIO- Erdungsklemme- 1814 FT D14.rfa, 392.00 kB
