Uvodnica s maticom, metrički navoj, srebrnosiva
Brt. art. 2022851 | EAN 4012195532934
- Opis proizvoda
-
Opis proizvodaNajbrži i najjednostavniji način postizanja rasterećenja i nepropusnosti na razvodnim kutijama i kućištima je dokazani sustav kabelskih uvodnica V-TEC VM tvrtke OBO. S integriranom brtvom i specijalnom tehnikom OBO lamela postiže se razred zaštite IP68. Rasterećenje i nepropusnost ispitani su prema HRN EN 62444.
Navojni priključci su metrički ili PG i stoga se mogu univerzalno primijeniti. Jednom pričvršćena, drži vječno: optimalno prilagođavanje navoja s ispravnim usponom jamči trajnu stabilnost kod vibracija.
Primjena: od privatnih do industrijskih područja u razvodnim kutijama i ormarima.
Temperaturno područje primjene: od -20° C do +65° C
-
- Tehnički podaci
-
Tehnički podaci

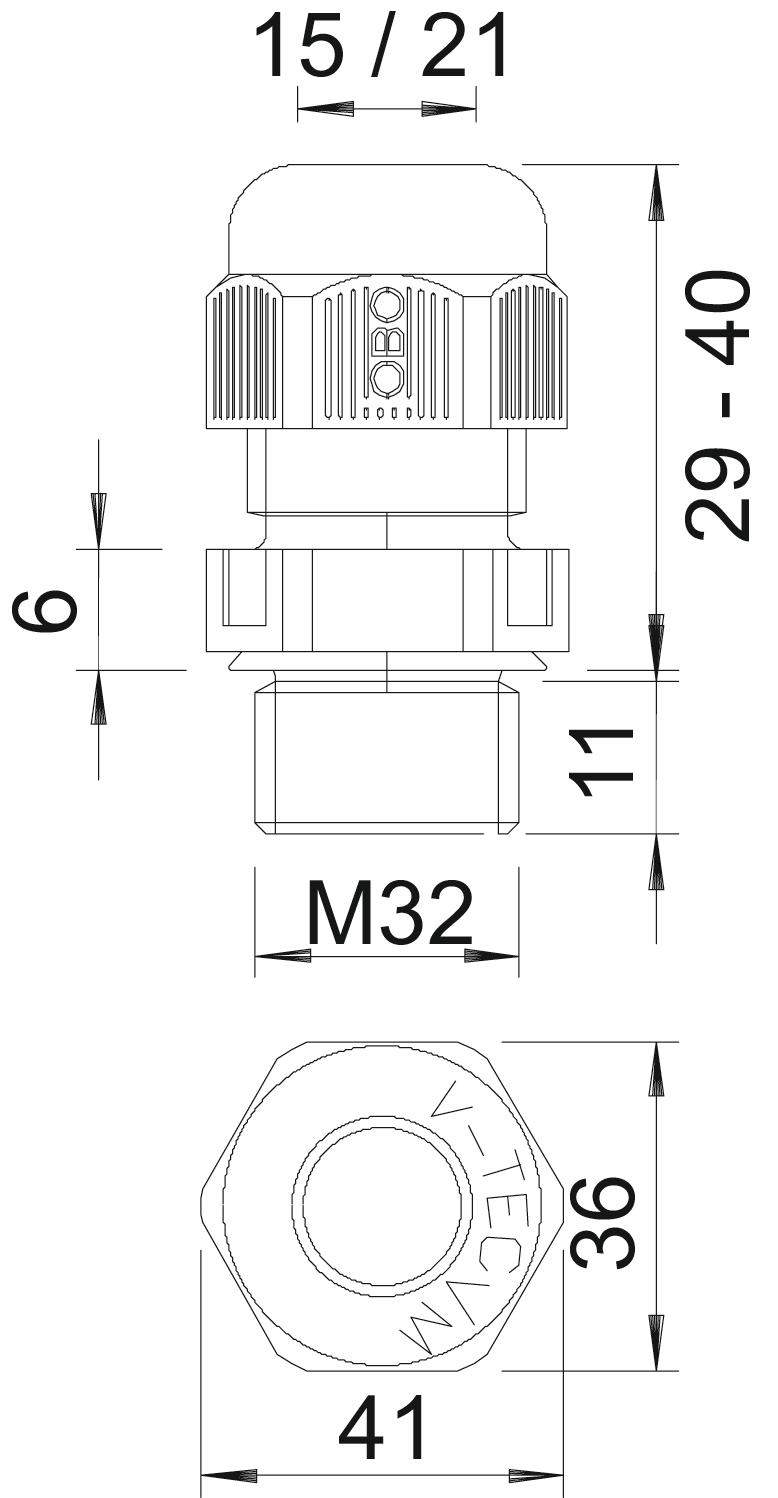

bez halogena da Boja srebrno siva; RAL 7001 CO₂ otisak (GWP) od kolijevke do vrata 0,1024 kg CO₂e / 1 Komad Dimenzija L maks. 40 mm Dimenzija L min. 29 mm Dimenzija M32 Djeljiva kabelska uvodnica ne Duljina navoja 11 mm Izvedba ravno Kabelska uvodnica za plosnati kabel ne Materijal Poliamid Mjera e 41 mm Mjera L1 11 mm Mjera L2 6 mm Mogućnost rasterećenja da Navoj M32 x 1,5 Navojni uspon 1,5 mm Nazivna veličina navoja 32 Nepropusno područje D, maks. 21 mm Nepropusno područje D, min. 15 mm Nestabilan zakretni moment 7,5 Nm ojačano staklenim vlaknima ne otporno na udarce ne S protumaticom ne Šesterokut 41 mm Širina ključa 36 Stupanj zaštite IP68 Temperaturno područje korištenja, maks. 65 °C Temperaturno područje korištenja, min. -20 °C vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Višestruka brtva ne Vrsta brtve Brtveni prsten Vrsta navoja metrički Za Ex-područje bez za EX-područje plin bez za EX-područje prašina bez zaštićeno od eksplozije ne Zaštita od savijanja ne - Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Matica, metrički navoj, srebrne boje
116 M32 SGR PA 2048795 50 Komada - Preuzimanja
-
Podatkovni list V-TEC VM32 SGR / 2022851 , 0.34MB , pdfEU izjava o sukladnosti V-TEC VM32 SGR / 2022851 , 0.12MB , pdfUK Izjava o sukladnosti V-TEC VM32 SGR / 2022851 , 0.09MB , pdfREACH Izjava o sukladnosti V-TEC VM32 SGR / 2022851 , 0.12MB , pdfRoHS Izjava o sukladnosti V-TEC VM32 SGR / 2022851 , 0.12MB , pdfOdobrenje Odobrenje DNV V-TEC VM , 0.03MB , pdfOdobrenje VDE odobrenje V-TEC VM , 0.17MB , pdfOdobrenje Certifikat UL V-TEC VM , 0.04MB , pdf
