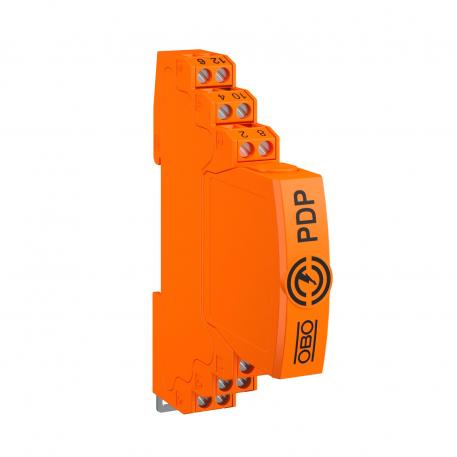

Utična zaštita za prijenos podataka, 2x2-polna, izravno uzemljenje, 24 V
Brt. art. 5080321 | EAN 4012196742004
- Opis proizvoda
-
Opis proizvodaUtična zaštita prijenosa podataka tip 1+2/D1+C2 za primjenu u mjernoj, upravljačkoj i regulacijskoj tehnici
• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.
-
- Tehnički podaci
-
Tehnički podaci

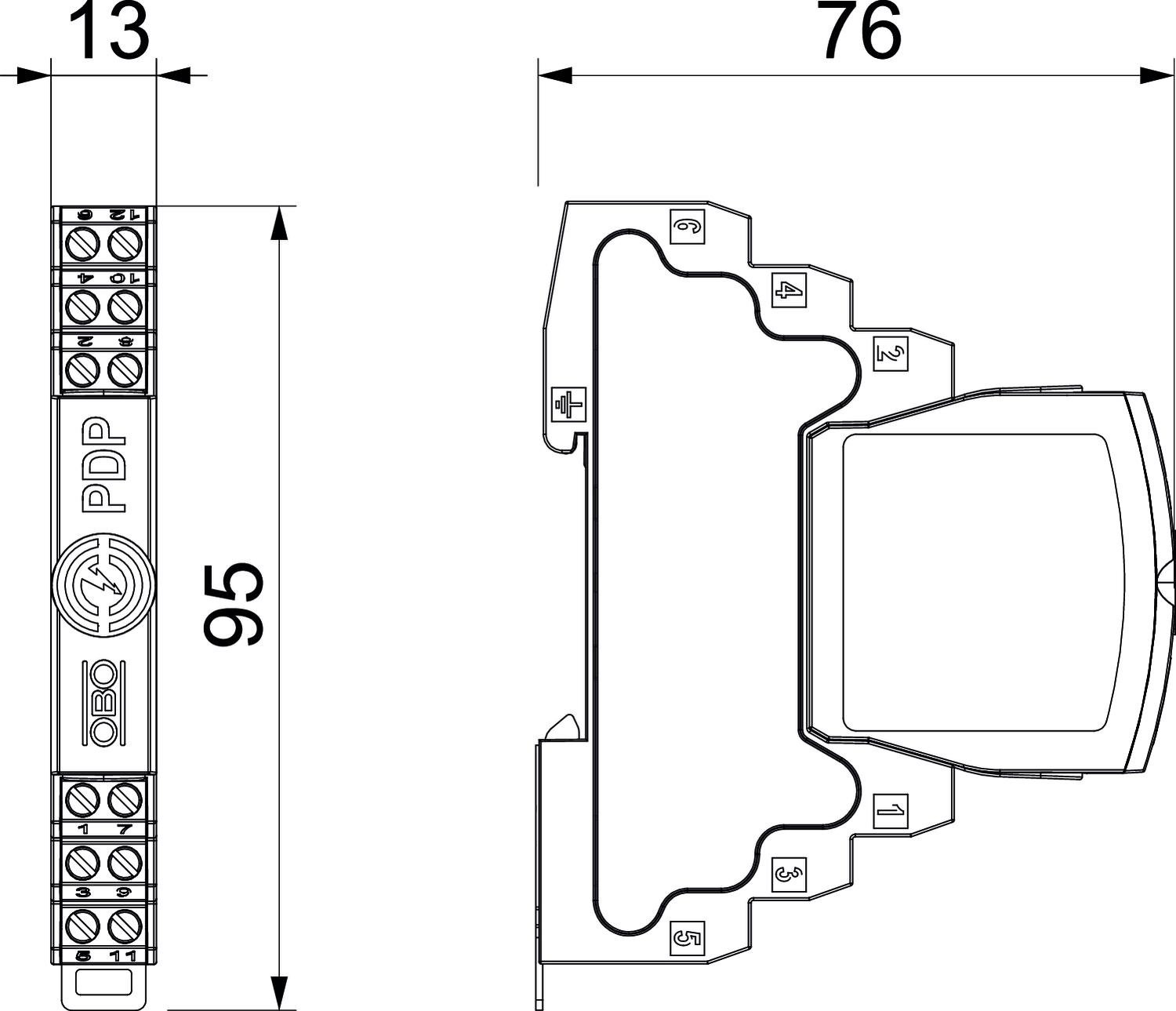

Broj polova 4 Dimenzija 24V Duljina 76 mm Granična frekvencija 100 MHz Impulsna struja 2,5 kA Ispitna norma IEC 61643-21 Izvedba 2x2-polan Jakost udarne struje žila-zemlja 10 kV / 5 kA Jakost udarne struje žila-žila 10 kV / 5 kA Kapacitet (žila-zemlja) ≤30 pF Kapacitet (žila-žila) ≤30 pF Kategorie Tip 1+2 / D1+C2 LPZ 0→2 Maks. presjek fleksibilnog priključka. 1,5 mm² Maks. presjek krutog priključka 2,5 mm² Maks. presjek višežičnog priključka 2,5 mm² Min. presjek fleksibilnog priključka 0,14 mm² Min. presjek krutog priključka 0,14 mm² Min. presjek višežičnog priključka 0,14 mm² Montaža ulaz / izlaz Stezaljke s vijcima Najviši trajni napon AC 21 V Najviši trajni napon DC 30 V Nazivna odvodna struja (8/20 µs) 10 kA Nazivna odvodna struja In prema C2 (ukupno) 20 kA Nazivna strujna opterećenja AC 0,425 A Nazivna strujna opterećenja DC 0,6 A Priključak oplete da Razina zaštite linija - linija 150 V Razina zaštite linija - zemlja 850 V Serijski otpor 1.2 ± 5% Serijski otpor po žili 1,2 Ω ± 5% Signalizacija na uređaju bez Širina 13 mm SPD sukladno IEC 61643-1 class I+II SPD sukladno IEC 61643-21 Razred I+II / D1+C2 Stupanj zaštite IP20 Temperaturno područje korištenja, maks. 80 °C Temperaturno područje korištenja, min. -40 °C U skladu s EN 61643-11 tip 1+2 Ukupna nazivna odvodna struja (10/350) 2,5 kA Ukupna nazivna odvodna struja (8/20) 20 kA Uneseno prigušenje (insertion loss) ≤3 dB Utični sustav Stezaljka Uzemljenje preko: Priključni kabel/montažni profil Visina 95 mm Zaštita izravno - Svi tipovi
- Preuzimanja
-
Podatkovni list PDP-2x2-24-D / 5080321 , 0.33MB , pdfEU izjava o sukladnosti PDP-2x2-24-D / 5080321 , 0.13MB , pdfREACH Izjava o sukladnosti PDP-2x2-24-D / 5080321 , 0.12MB , pdfRoHS Izjava o sukladnosti PDP-2x2-24-D / 5080321 , 0.12MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfUpute za montažu Steckbarer Datenleitungsschutz PDP 24V , 2.98MB , pdf
