Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, s OS, 24 V 2 | 2-polni | 21 | 30 | Stezaljka

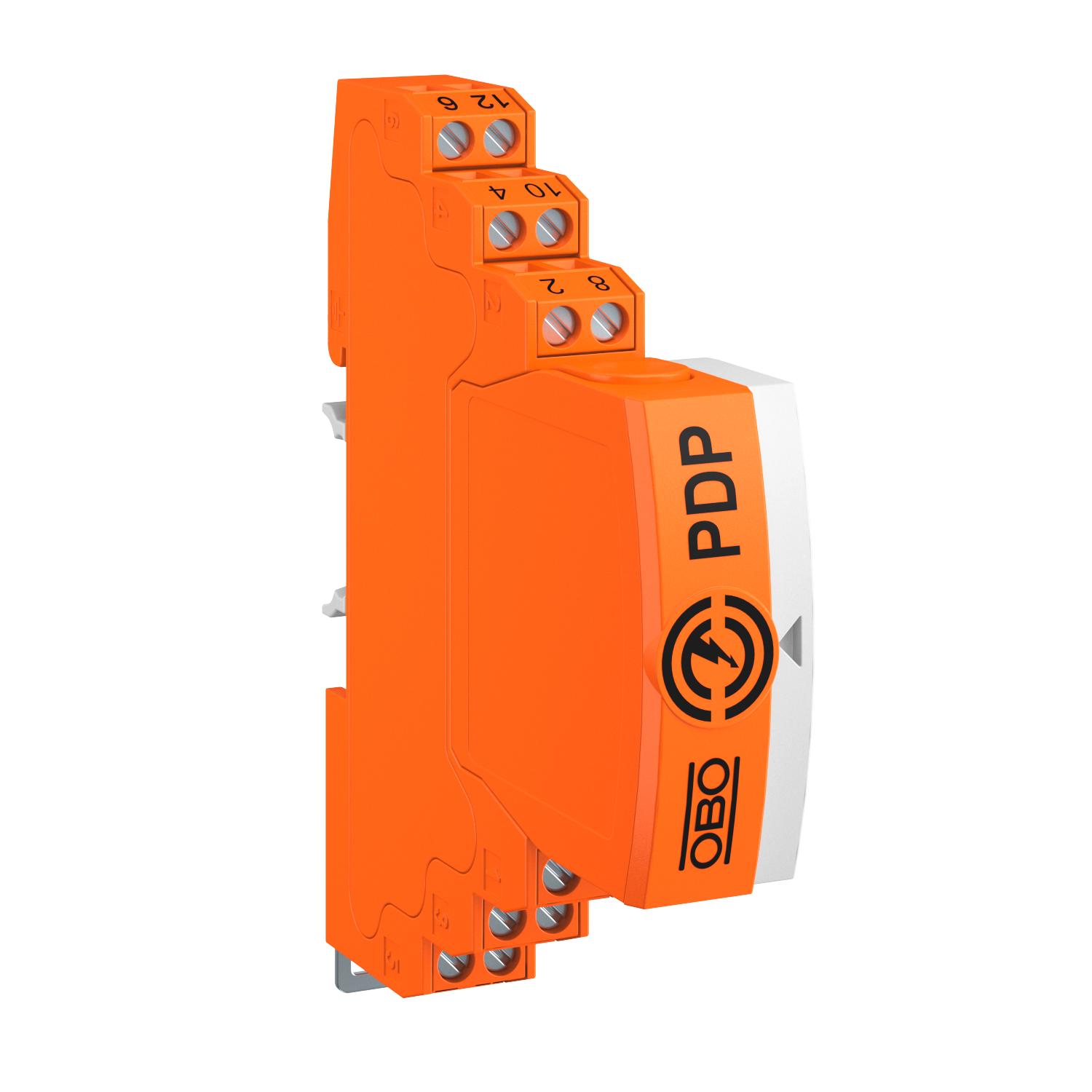

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, s OS, 24 V

Brt. art. 5080345 | EAN 4012196742196

Brt. art. / Tip

Broj polova	2

Izvedba	2-polni

Najviši trajni napon AC

Najviši trajni napon DC

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

Utična zaštita prijenosa podataka tip 1+2/D1+C2 za primjenu u mjernoj, upravljačkoj i regulacijskoj tehnici

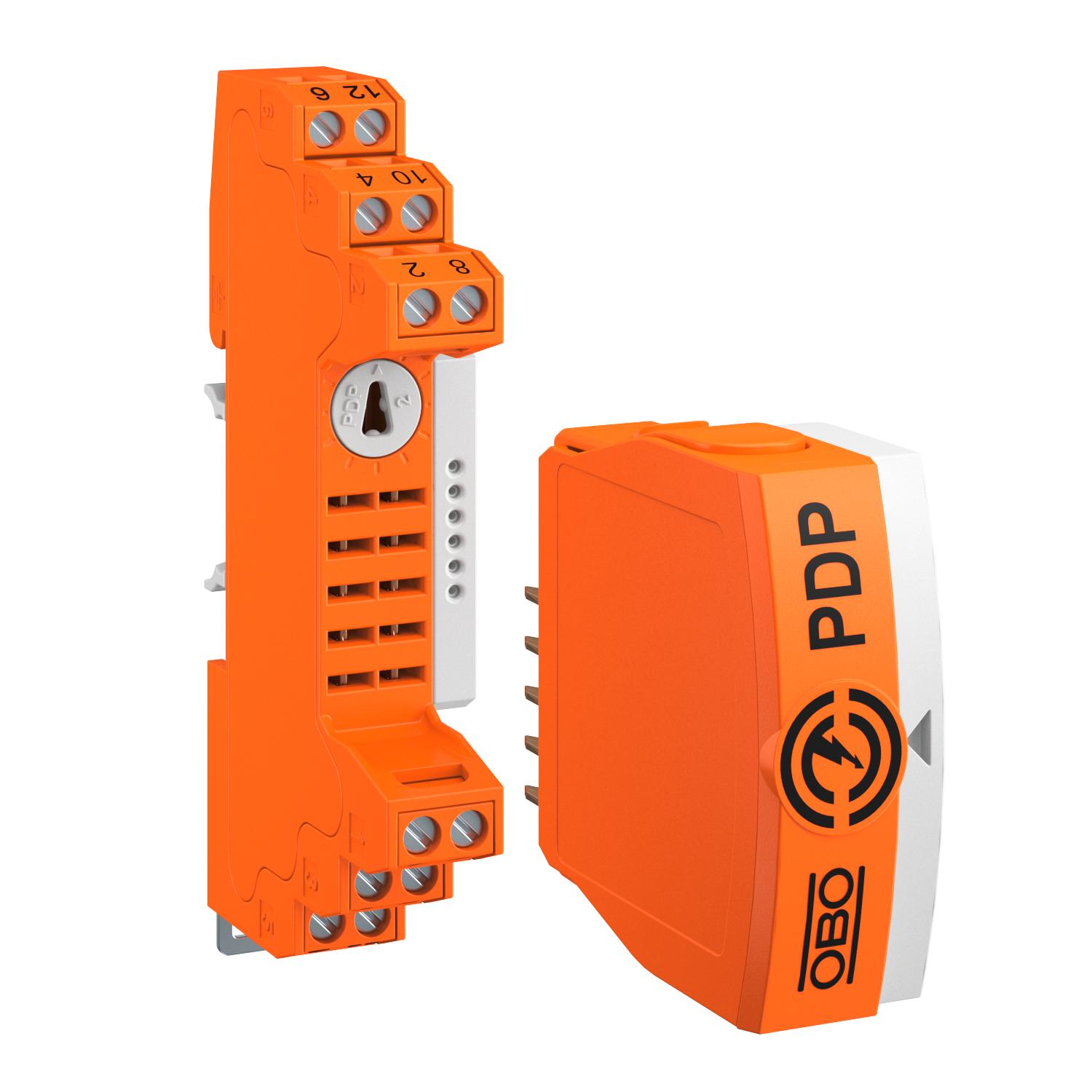

• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
• S optičkom signalizacijom i mogućnosti daljinske signalizacije putem opskrbe naponom PDP-PS

Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V
Duljina	75 mm
Granična frekvencija	100 MHz
Impulsna struja	2,5 kA
Ispitna norma	IEC 61643-21
Izvedba	2-polni
Jakost udarne struje žila-zemlja	10 kV / 5 kA
Jakost udarne struje žila-žila	10 kV / 5 kA
Kapacitet (žila-zemlja)	≤30 pF
Kapacitet (žila-žila)	≤30 pF
Kategorie	Tip 1+2 / D1+C2
LPZ	0→2
Maks. presjek fleksibilnog priključka.	1,5 mm²
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Min. presjek krutog priključka	0,14 mm²
Min. presjek višežičnog priključka	0,14 mm²
Montaža ulaz / izlaz	Stezaljke s vijcima
Najviši trajni napon AC	21
Najviši trajni napon DC	30
Nazivna odvodna struja (8/20 µs)	10 kA

Nazivna odvodna struja In prema C2 (ukupno)	20 kA
Nazivna strujna opterećenja AC	0,425
Nazivna strujna opterećenja DC	0,6 A
Priključak oplete	da
Razina zaštite linija - linija	150 V
Razina zaštite linija - zemlja	850 V
Serijski otpor	1.2 ± 5%
Serijski otpor po žili	1,2 Ω ± 5%
Signalizacija na uređaju	bez

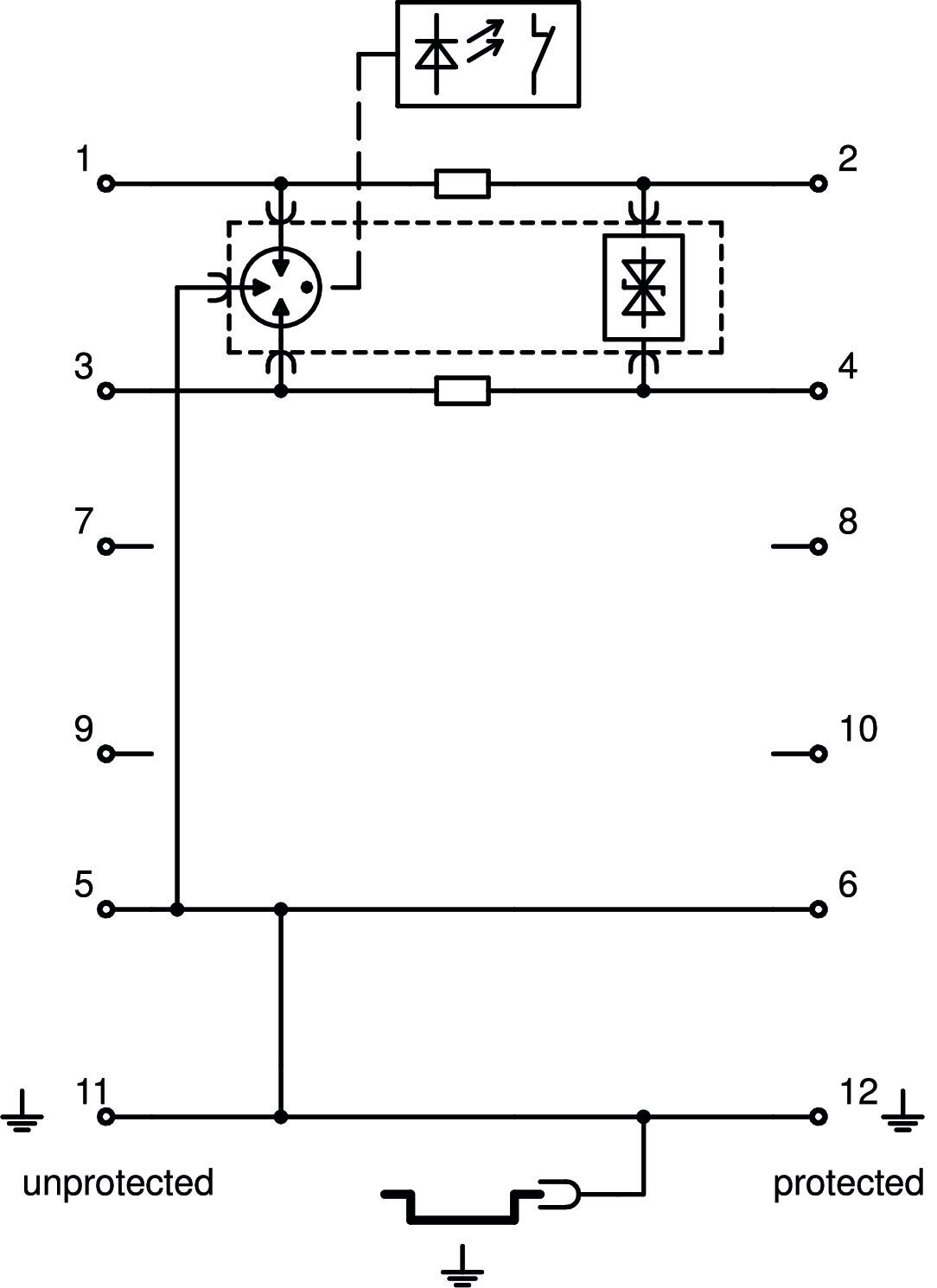

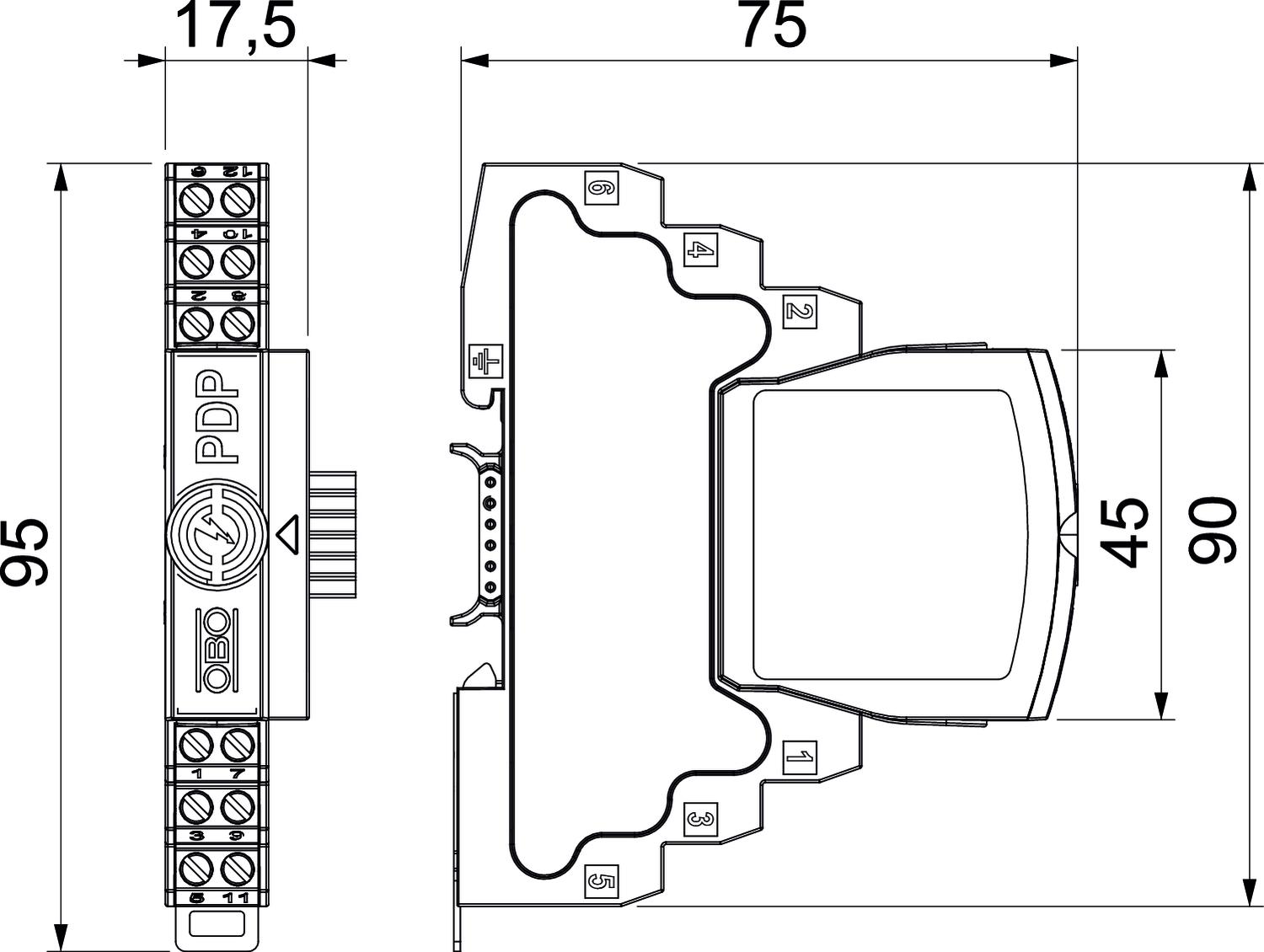

Širina	17,5 mm
SPD sukladno IEC 61643-1	class I+II
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 1+2
Ukupna nazivna odvodna struja (10/350)	2,5
Ukupna nazivna odvodna struja (8/20)	20 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Utični sustav	Stezaljka
Uzemljenje preko:	Priključni kabel/montažni profil
Visina	95 mm
Zaštita	izravno

Svi tipovi

Svi tipovi

Tip	Broj polova	Izvedba	Najviši trajni napon AC	Najviši trajni napon DC	Utični sustav	Brt. art.	Količina	Min. pak.
PDP-2-5-D-OS	2	2-polni	4,2	6	Stezaljka	5080341	Komada	1 Komada
PDP-2-12-D-OS	2	2-polni	12	16	Stezaljka	5080343	Komada	1 Komada
PDP-2-24-D-OS	2	2-polni	21	30	Stezaljka	5080345	Komada	1 Komada
PDP-2-48-D-OS	2	2-polni	37	52	Stezaljka	5080347	Komada	1 Komada
