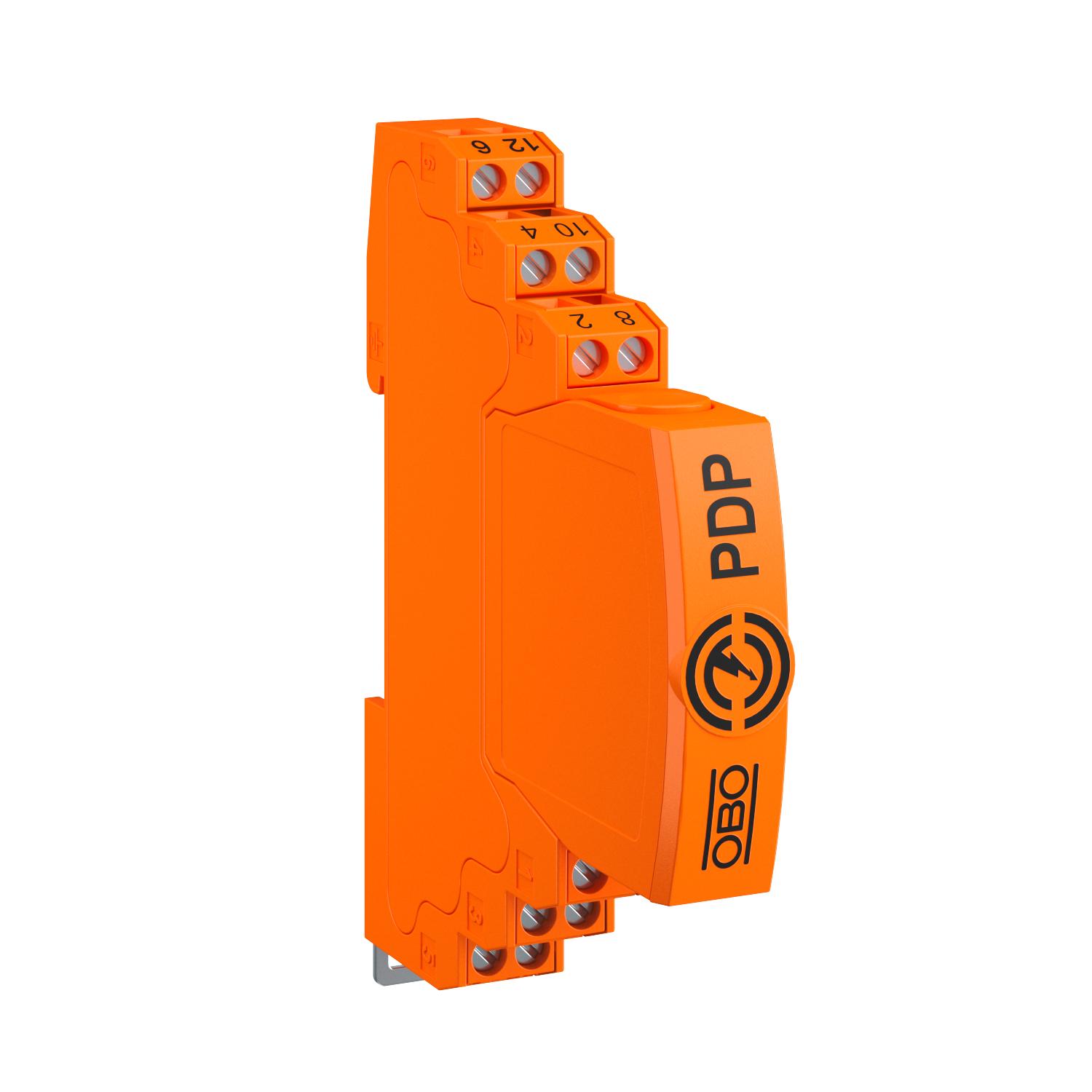

Utična zaštita za prijenos podataka, 2-polna, izravno uzemljenje, 24 V

Brt. art. 5080305 | EAN 4012196741922

Brt. art. / Tip

Broj polova	2

Izvedba	2-polan

Najviši trajni napon AC

Najviši trajni napon DC

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

Utična zaštita prijenosa podataka tip 1+2/D1+C2 za primjenu u mjernoj, upravljačkoj i regulacijskoj tehnici
• Zaštitni uređaji za višežilne sustave
• Izravno uzemljenje
• Područje frekvencije do 100 MHz
• Uzemljenje moguće putem perforiranog montažnog profila ili priključnog voda
• Mala ugradbena širina od 12,5 mm
• Visoka dostupnost sustava - nema prekida signala bez zaštitnog modula
Primjena: univerzalna zaštita od udara munje i prenapona za uređaje za prijenos podataka u mjernoj, upravljačkoj i regulacijskoj tehnici.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V

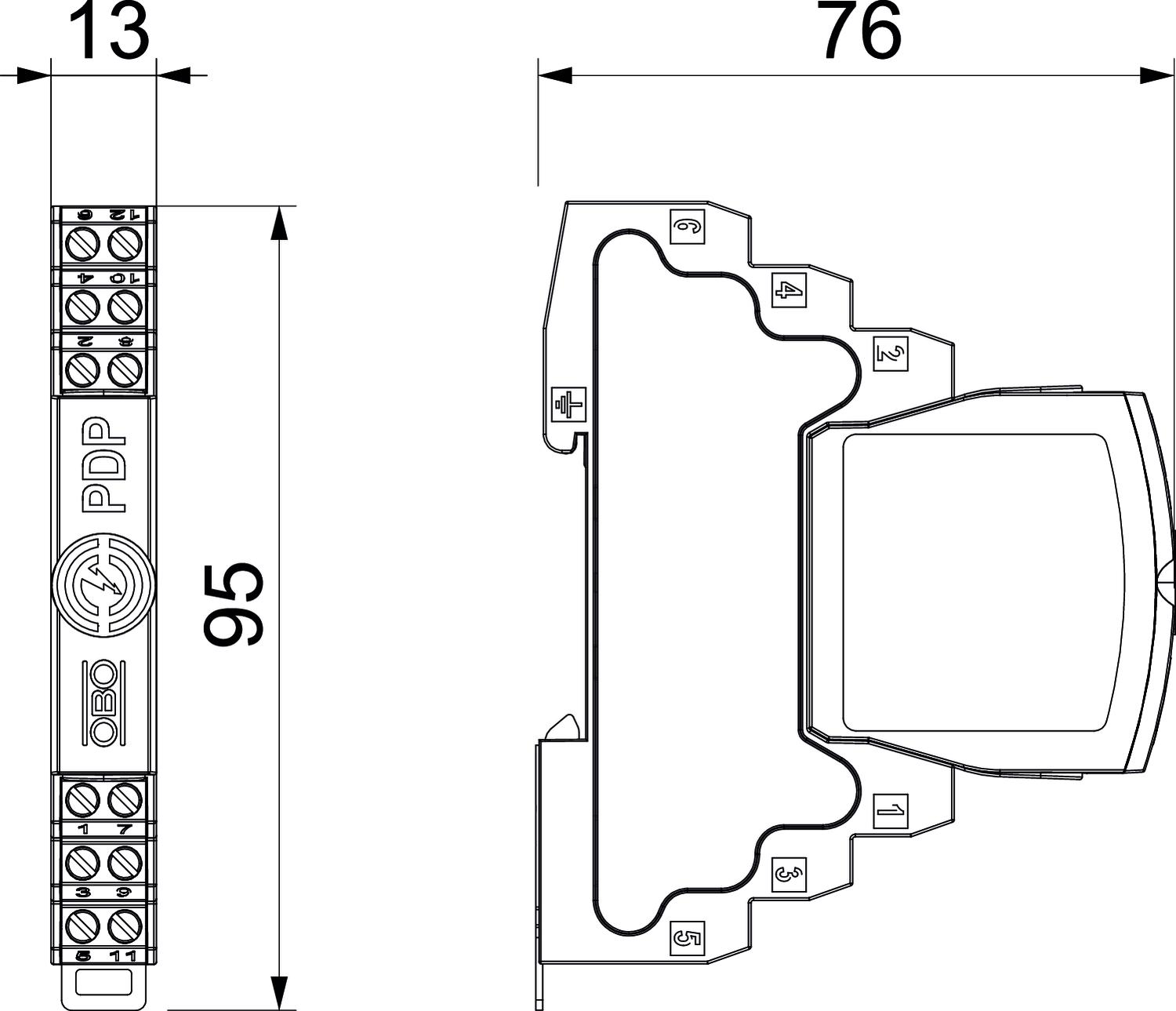

Duljina	76 mm
Granična frekvencija	100 MHz
Impulsna struja	2,5 kA
Ispitna norma	IEC 61643-21
Izvedba	2-polan
Jakost udarne struje žila-zemlja	10 kV / 5 kA
Jakost udarne struje žila-žila	10 kV / 5 kA
Kapacitet (žila-zemlja)	≤30 pF
Kapacitet (žila-žila)	≤30 pF
Kategorie	Tip 1+2 / D1+C2
LPZ	0→2
Maks. presjek fleksibilnog priključka.	1,5 mm²
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Min. presjek krutog priključka	0,14 mm²
Min. presjek višežičnog priključka	0,14 mm²
Montaža ulaz / izlaz	Stezaljke s vijcima
Najviši trajni napon AC	21 V
Najviši trajni napon DC	30 V
Nazivna odvodna struja (8/20 µs)	10 kA

Nazivna odvodna struja In prema C2 (ukupno)	20 kA
Nazivna strujna opterećenja AC	0,425 A
Nazivna strujna opterećenja DC	0,6 A
Priključak oplete	da
Razina zaštite linija - linija	150 V
Razina zaštite linija - zemlja	850 V
Serijski otpor	1.2 ± 5%
Serijski otpor po žili	1,2 Ω ± 5%
Signalizacija na uređaju	bez
Širina	13 mm
SPD sukladno IEC 61643-1	class I+II
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 1+2
Ukupna nazivna odvodna struja (10/350)	2,5 kA
Ukupna nazivna odvodna struja (8/20)	20 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Utični sustav	Stezaljka
Uzemljenje preko:	Priključni kabel/montažni profil
Visina	95 mm
Zaštita	izravno
