Utična brtva EDR, svijetlosive boje 20 | 25 | M25 | svijetlo siva; RAL 7035

morepic-1

morepic-2

Utična brtva EDR, svijetlosive boje

Brt. art. 2011514 | EAN 4012195246916

Brt. art. / Tip

za min. promjer

za maks. promjer

Veličina

Boja	svijetlo siva; RAL 7035

Opis proizvoda

Opis proizvoda

Utična brtva za razvodne kutije za izravni prihvat metričkih cijevi

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	svijetlo siva; RAL 7035
Dimension D4	24,2 mm
Dimenzija	Ø25/20-25
Izvedba	otvoreno
Materijal	Termoplastični elastomer
Mjera A	2,2 mm
Mjera D1	29,5 mm
Mjera D2	25,3 mm

Mjera D3	18,5 mm
Mjera L	30 mm
Nazivni promjer	25 mm
Stupanj zaštite	IP55
Veličina	M25
za debljinu zida min.	2,2
za maks. debljinu zida	2,2
za maks. promjer	25 mm
za min. promjer	20 mm

Svi tipovi

Svi tipovi

Tip	za min. promjer	za maks. promjer	Veličina	Boja	Brt. art.	Količina	Min. pak.
EDR 25 16-20 LGR	16 mm	20 mm	M25	svijetlo siva; RAL 7035	2011506	Komada	50 Komada
EDR 25 20-25 LGR	20 mm	25 mm	M25	svijetlo siva; RAL 7035	2011514	Komada	50 Komada
EDR 32 25-32 LGR	25 mm	32 mm	M32	svijetlo siva; RAL 7035	2011530	Komada	50 Komada
EDR 40 32-40 LGR	32 mm	40 mm	M40	svijetlo siva; RAL 7035	2011546	Komada	25 Komada

Preuzimanja

Podatkovni list EDR 25 20-25 LGR / 2011514 , 0.19MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU izjava o sukladnosti EDR 25 20-25 LGR / 2011514 , 0.05MB , pdf

Preuzmi

REACH Izjava o sukladnosti EDR 25 20-25 LGR / 2011514 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti EDR 25 20-25 LGR / 2011514 , 0.12MB , pdf

Preuzmi

Grafički prikaz proizvoda EDR 25 20-25 LGR / 2011514, 77.14 kB, jpg

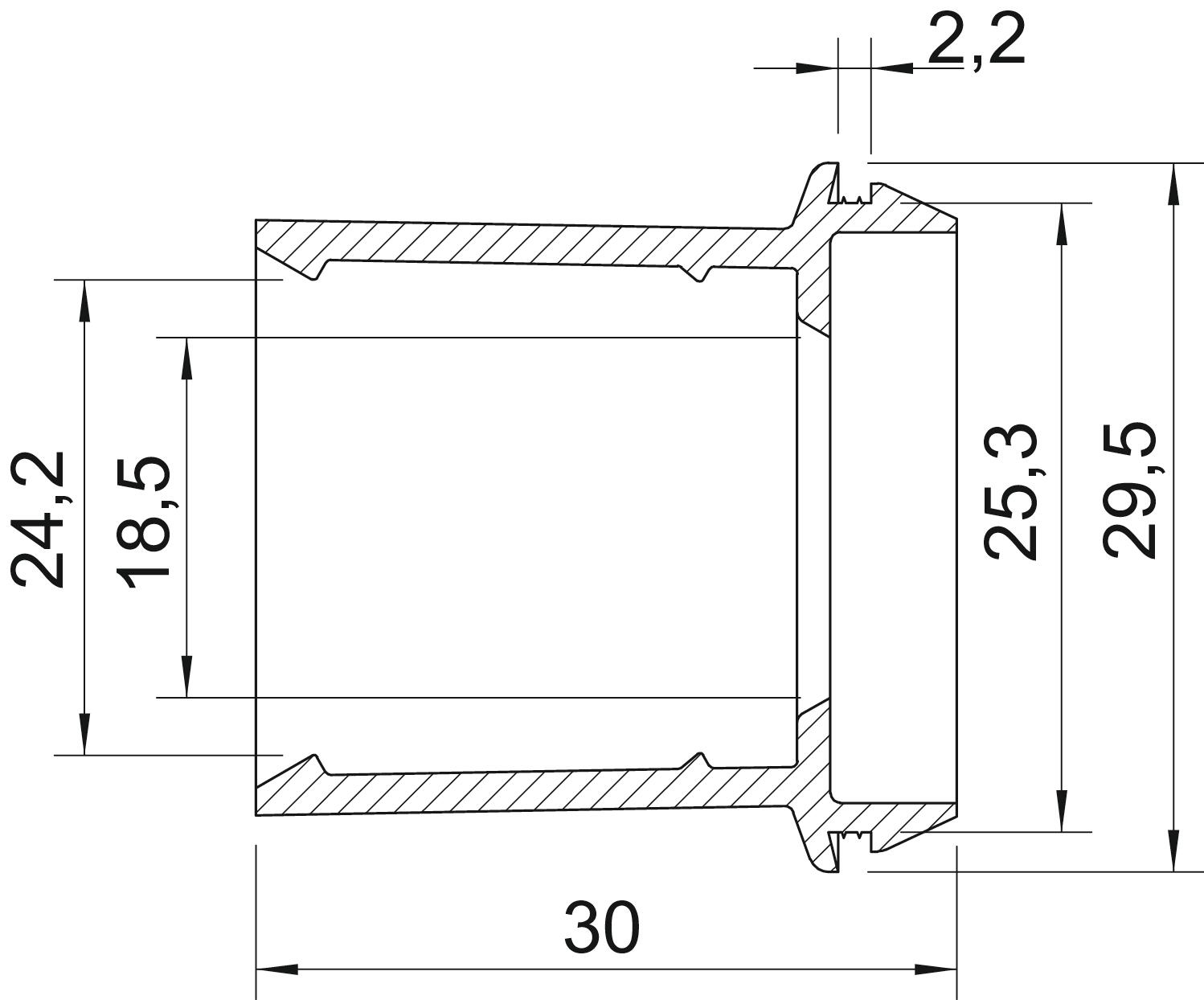

Dimenzionalni crtež EDR 25 20-25 LGR / 2011514, 81.62 kB, jpg

EDR 25 20-25 LGR / 2011514
