UP podžbukna kutija za elektroniku 66, dodatni instalacijski prostor 66 | 60 | 20/25 mm | 22

UP podžbukna kutija za elektroniku 66, dodatni instalacijski prostor

Brt. art. 2003726 | EAN 4012196856565

Brt. art. / Tip	2003726 / UE 66

Visina	66 mm

Promjer	60 mm

za promjere cijevi	20/25 mm

Broj ulaza	22

Opis proizvoda

Opis proizvoda

Podžbukna kutija za elektroniku s dodatnim instalacijskim bočnim prostorom, za primjenu u ziđu s ugradbenom dubinom od najmanje 66 mm.

• s 4 spojnice sa bajunetnom bravom
• 6 kombiniranih cijevnih uvodnica Ø 20 i 25 mm
• 8 uvodnica do Ø 20 mm
• 6 uvodnica do Ø 14 mm
• 2 uvodnice do Ø 20 mm u podu
• Pregradna za različite napone, s otvorima za izbijanje
• 4 x 3 vijka
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	crna
Broj ulaza	22
CO₂ otisak (GWP) od kolijevke do vrata	0,361 kg CO₂e / 1 Komad

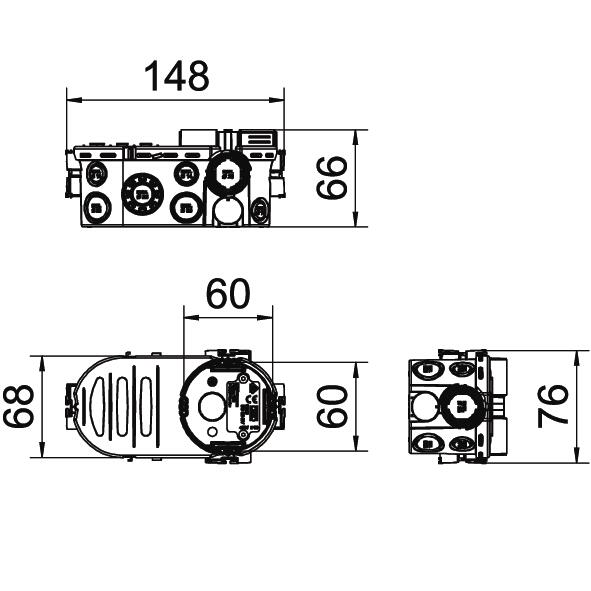

Dimenzija	Ø60xH66x148
Duljina	148 mm
Kombinirane uvodnice Ø 20 / 25 mm	6
Maks. nazivni presjek	2,5 mm²
Maks. Presjek vodiča	2,5 mm²
Materijal	Polipropilen
Min. nazivni presjek	1,5 mm²
Nazivni napon	400 V
Oblik	ovalno
otporno na udarce	da
Poklopac	bez

Pričvršćenje poklopca	Vijci
Pričvršćivanje	Vijci
Promjer	60 mm
S vijcima	da
Širina	76 mm
Stupanj zaštite	IP30
Uvodnice za cijevi Ø 20 mm	10
Uvođenje odostraga	da
Uz krilcima za pričvr.	ne
vatrootporan	prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 650°C
Visina	66 mm
Vrsta provoda kućišta	Otvor koji se može probiti
Vrsta uvoda_	Kabel NYM, podatkovni kabeli i rebraste fleksibilne cijevi
za promjere cijevi	20/25 mm
Zrakonepropusno	ne

Svi tipovi

Svi tipovi

Tip	Visina	Promjer	za promjere cijevi	Broj ulaza	Brt. art.	Količina	Min. pak.
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Komada	10 Komada

Pribor

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
UP Quick-Fix	ZU 60-QF	2003740	Komada	25 Komada
Podžbukni obruč za izravnavanje žbuke 12 mm	ZU 12-PR	2003742	Komada	25 Komada
Podžbukni obruč za izravnavanje žbuke 24 mm	ZU 24-PR	2003744	Komada	25 Komada

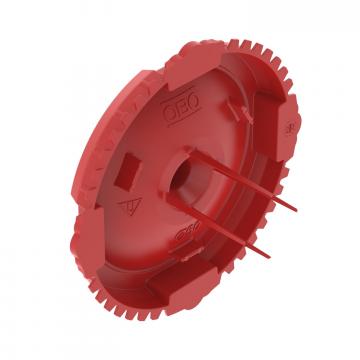

UP signalni poklopac podžbuknih kutija, jednostruki	ZU 60-SD	2003760	Komada	50 Komada
