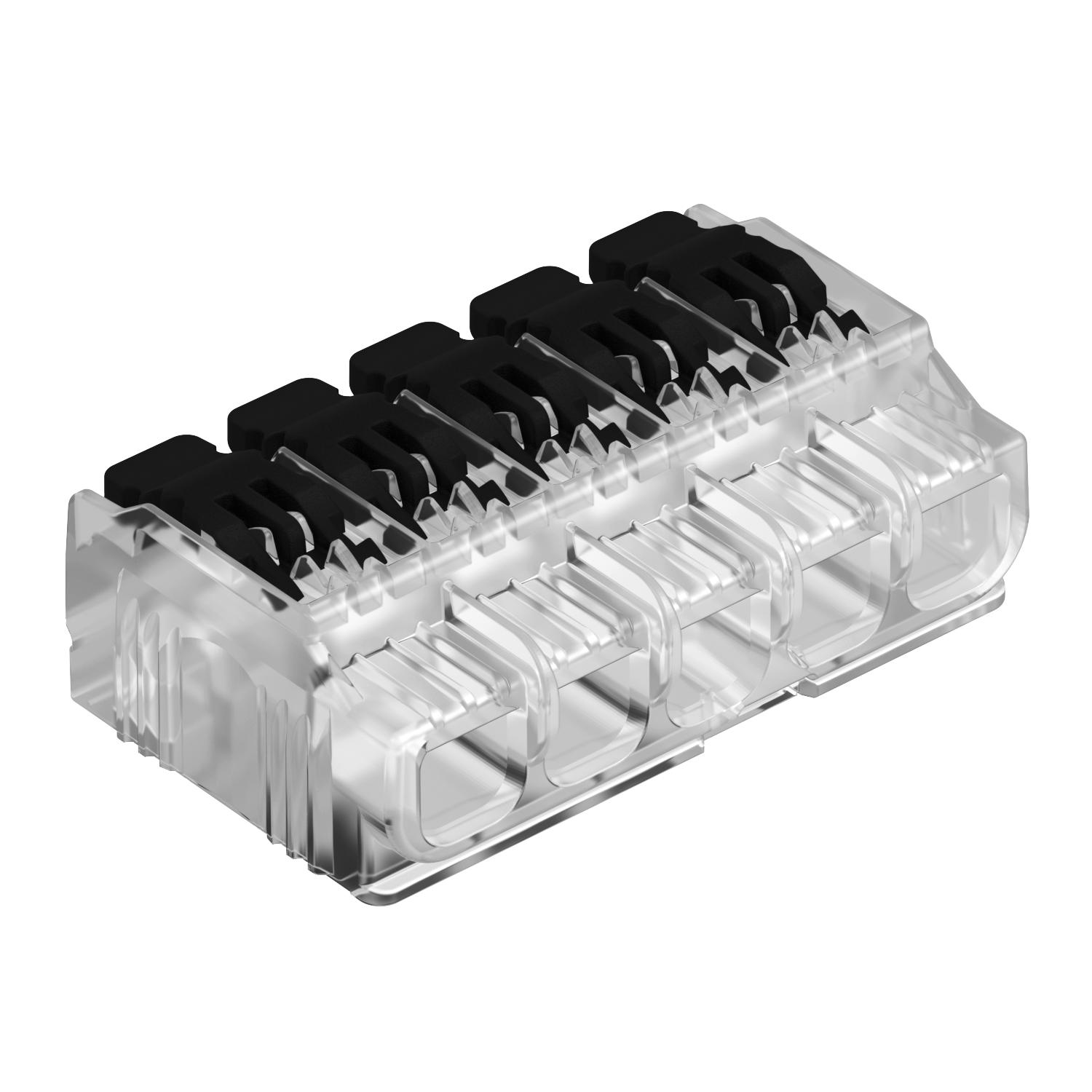

Univerzalna stezaljka, 5-polna
Brt. art. 2054425 | EAN 4012197286767
- Opis proizvoda
-
Opis proizvodaIspitana prema HRN EN 60998
Bezvijčana stezaljka za spajanje električnih vodiča. Vodič po izboru može biti fleksibilan, višežičan ili krut.
Pri uporabi krutih vodiča, nije nužno otvarati polugu za otpuštanje. Vodič je moguće utaknuti izravno u stezaljku.
Kako biste izvukli vodič, jednostavno otvorite polugu za otpuštanje. Žice je na taj način moguće izvući bez poteškoća.
Nazivni presjek:
5 x 0,2 - 4 mm² višežični/ jednožični vodiči
Nazivni napon 450 V
Nazivna struja 32 A
Dužina skidanja izolacije: 11 - 12 mm
Ispitni otvor: za ispitivač (maks. Ø 2 mm) vrlo lako dostupno s gornje strane stezaljke
Maks. dozvoljena temperatura okoline sukladno HRN EN 60998: 85 C.
-
- Tehnički podaci
-
Tehnički podaci

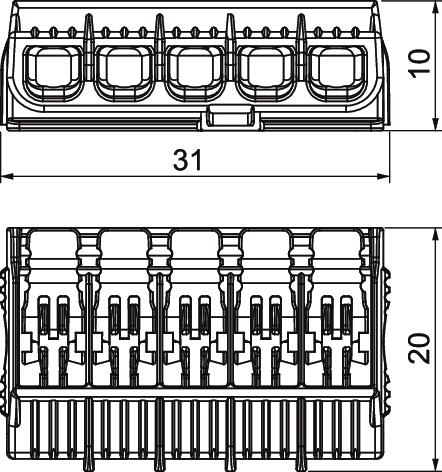

Boja prozirno Broj polova 1 Broj steznih mjesta 5 Dimenzija 19,6x31,3x10,5 Duljina 19,6 mm Izolacijski materijal Termoplast Maks. nazivni presjek 4 mm² Maks. presjek priključka, puni jednožilni vodič 4 mm² Maks. presjek priključka, višežilni vodič 4 mm² Min. nazivni presjek 0,2 mm² Min. presjek priključka, puni jednožilni vodič 0,2 mm² Min. presjek priključka, višežilni vodič 0,2 mm² Nazivna struja 32 A Nazivni napon 450 V Presjek 5 x 0,2 - 4 mm² višežični/ jednožični vodiči mm² Prikladno za fleksibilne vodiče da Prikladno za masivne vodiče da Prikladno za višežične vodiče da S pokretnom polugom da Širina 31,3 mm Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -5 °C vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C Visina 10,45 mm - Svi tipovi
