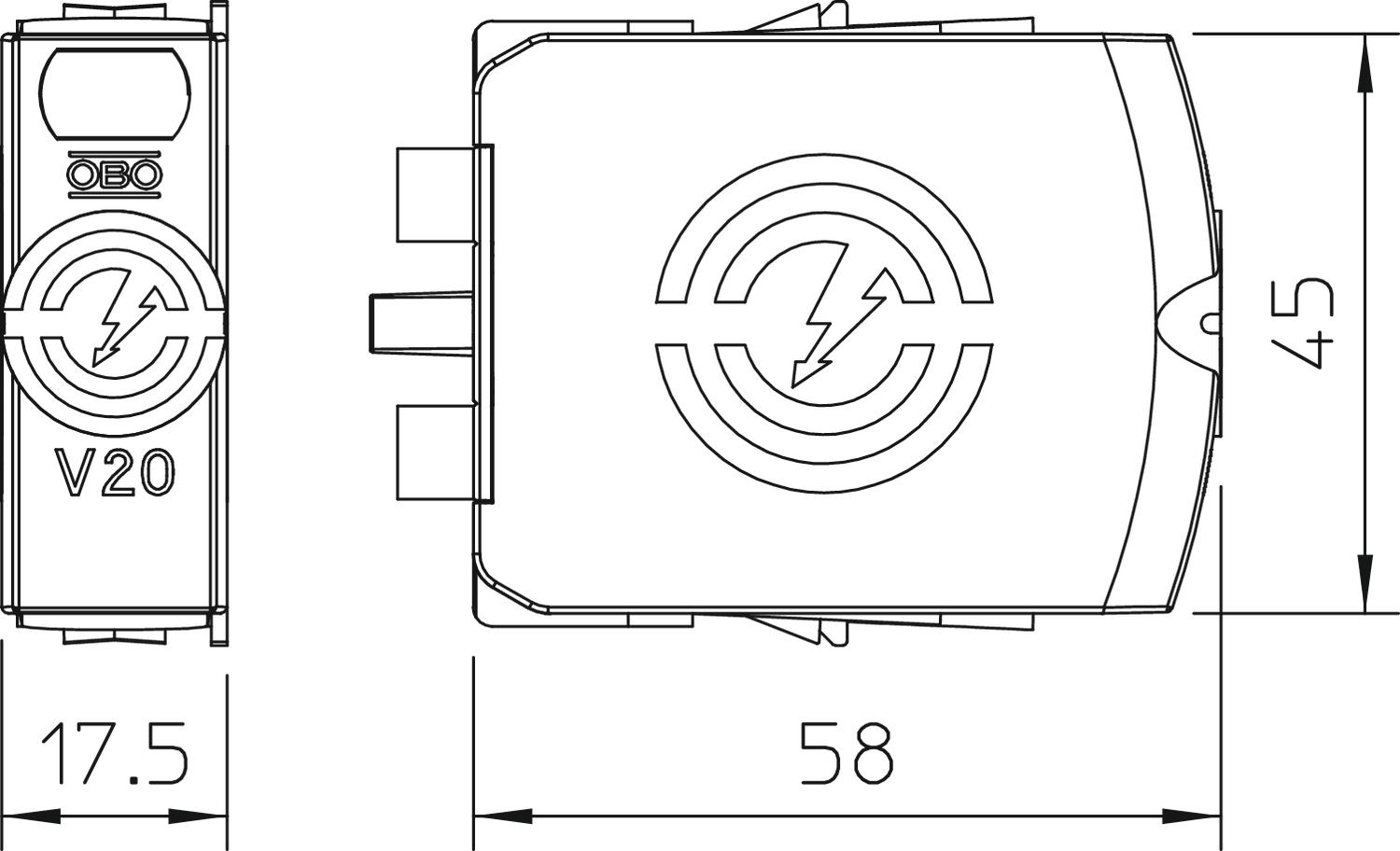

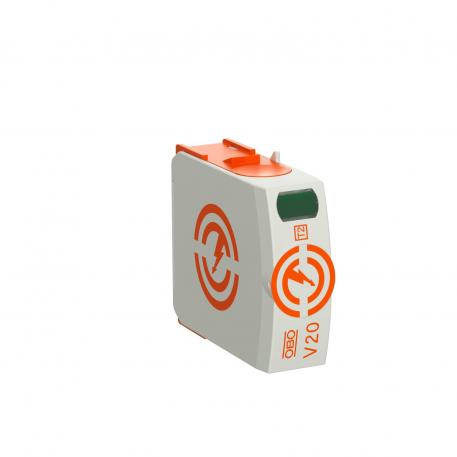

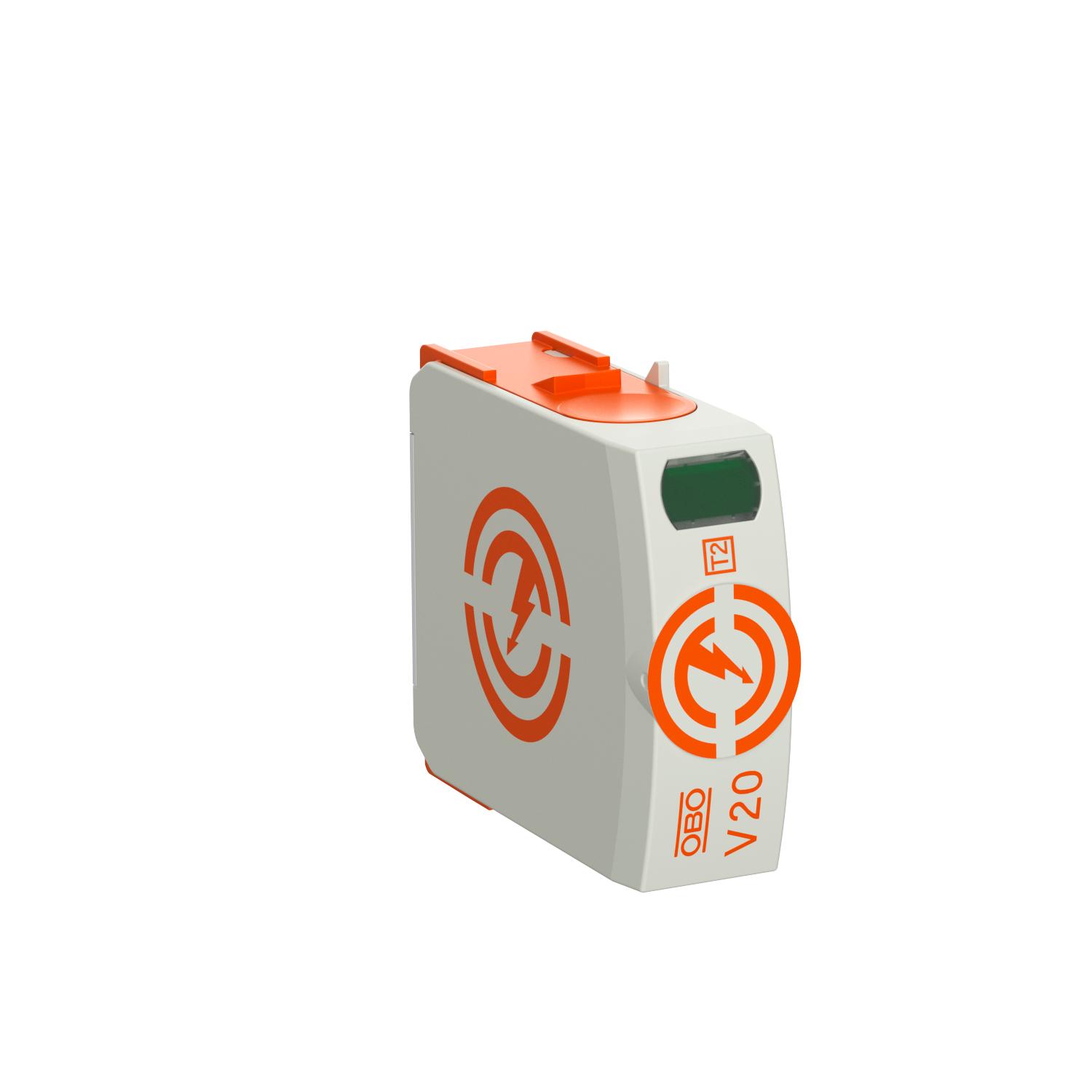

Uložak V20 280 V

Brt. art. 5095364 | EAN 4012196163557

Brt. art. / Tip

Broj polova	1

Najviši trajni napon AC

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Uložak, odvodnik prenapona tip 2

• Za izjednačenje potencijala zaštite od prenapona sukladno HRN HD 0100-443-60364 (VDE 4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu

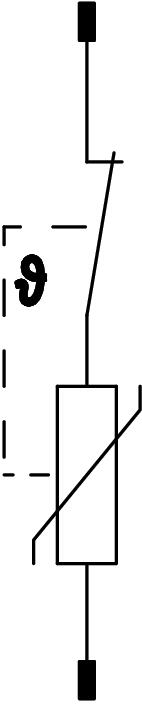

• Utični uložak s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih napona
• Plastika prema UL 94 V-0

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	1
Daljinska signalizacija	ne
Dimenzija	280V
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	40 kA
Materijal kućišta	PA UL 94 V-0
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu
Najmanji razmak	1,5 mm
Najviši trajni napon (L-N)	280 V
Najviši trajni napon AC	280 V
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 µs) [L-N]	20 kA

Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Odobrenja	VDE
Otporan na kratki spoj	da
Otvoreni	ne
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class II
SPD sukladno UL 1449	Tip 4
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Zaostali napon [L-N] @ 1 kA	0,8 kV
Zaostali napon [L-N] @ 5 kA	1 kV
