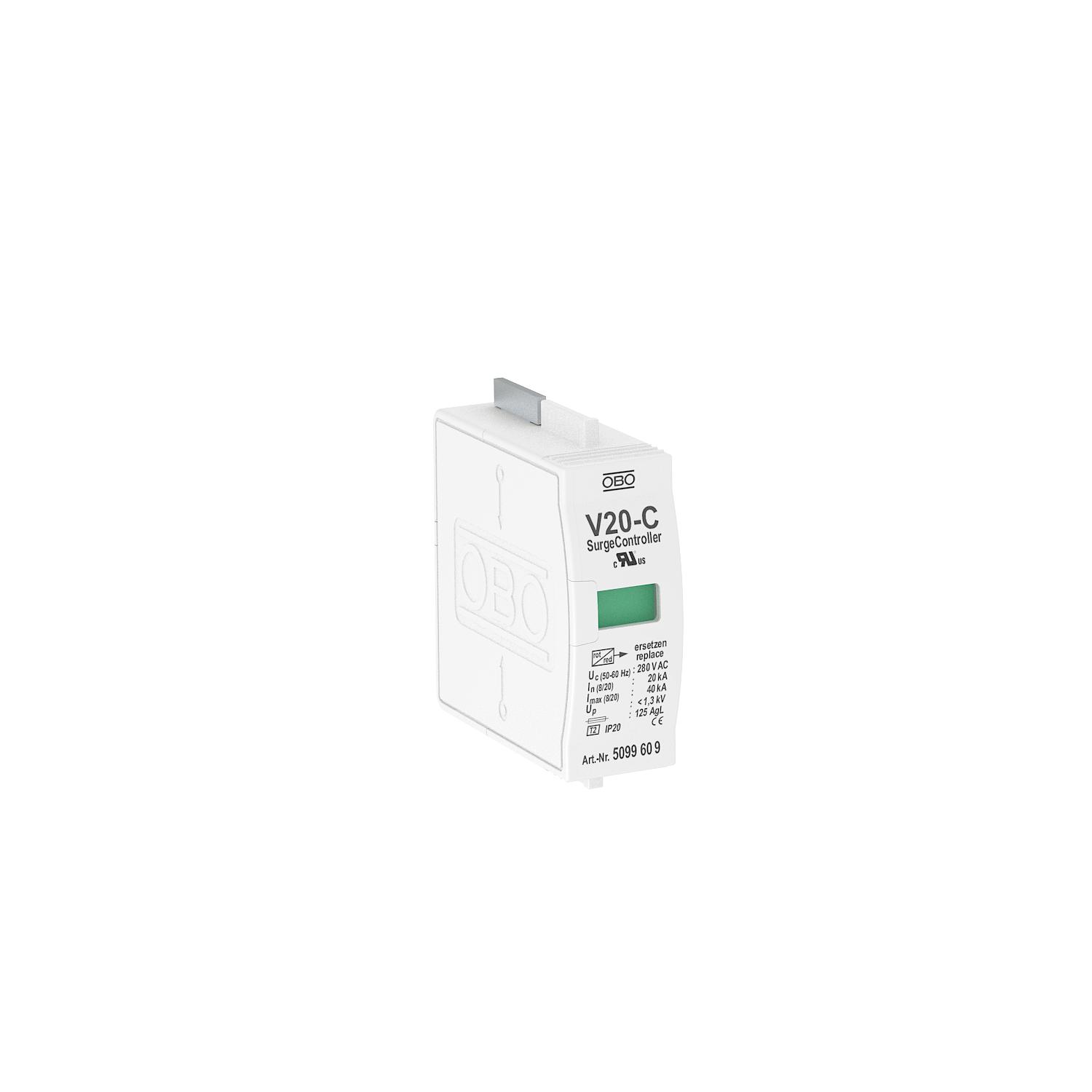

Uložak, odvodnik prenapona 280 V 1 | 280 | IP20

Uložak, odvodnik prenapona 280 V

Brt. art. 5099609 | EAN 4012195396918

Brt. art. / Tip

Broj polova	1

Najviši trajni napon AC

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Uložak - odvodnik prenapona tip 2

• Utični uložak, može se odvojiti od podnožja bez alata
• Ugrađen termički osigurač i optički indikator funkcije
• Visoka provodljivost struje i dugi radni vijek
* Komplet= podnožje i uložak

Tehnički podaci

Tehnički podaci

Broj polova	1
Daljinska signalizacija	ne
Dimenzija	280V
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Izvedba	1-polan uložak; 280V
LPZ	1→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalni predosigurač	125 A
Maksimalni predosigurač	125
Min. presjek fleksibilnog vodiča (finožični)	25 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu

Najviši trajni napon AC	280 V
Najviši trajni napon DC	350 V
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 µs) [L-N]	20 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	20 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN
Otvoreni	ne
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class II
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 2
Vrijeme odziva	<25 ns
