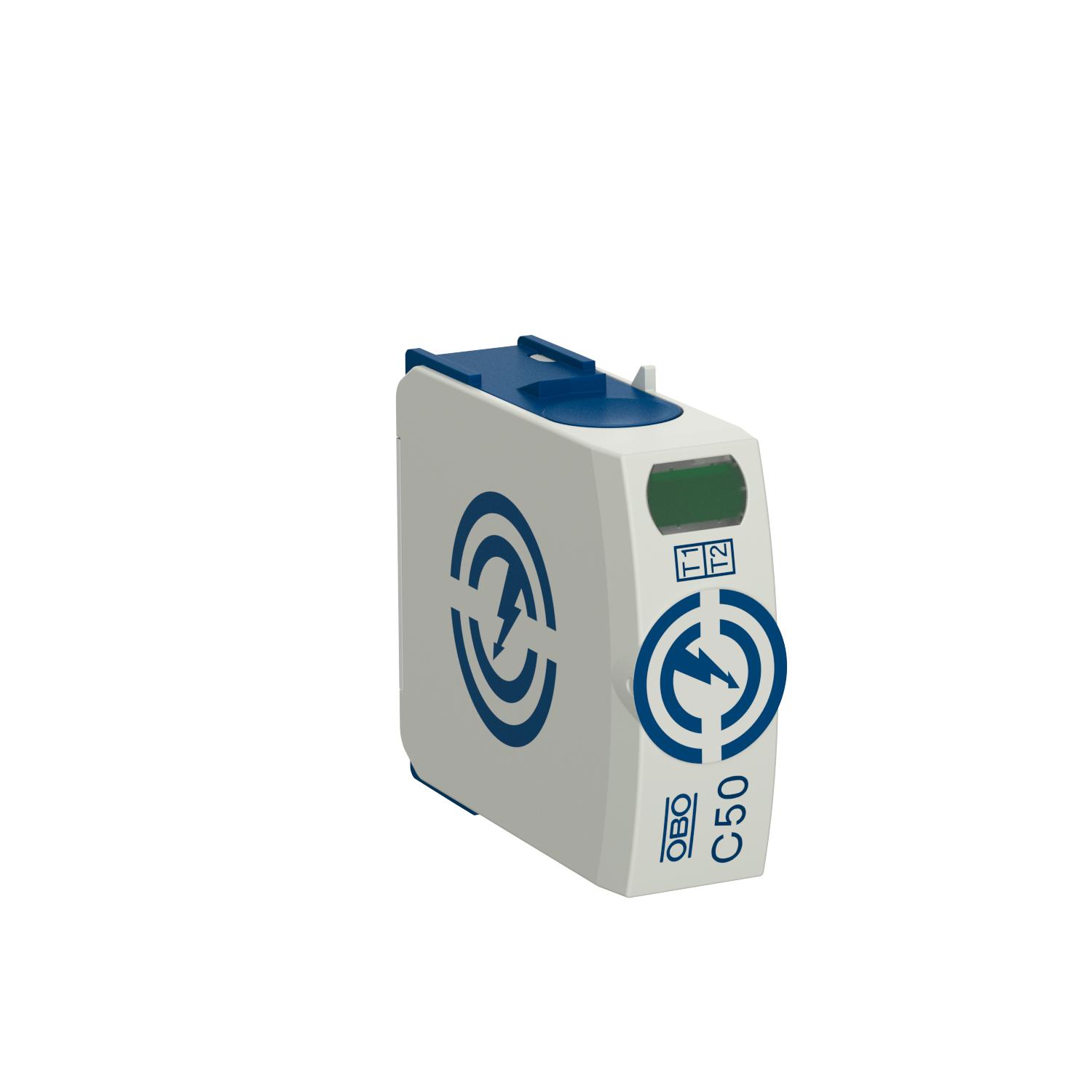

Uložak NPE-C50

Brt. art. 5095609 | EAN 4012196337620

Brt. art. / Tip	5095609 / C50-0-255

Broj polova	N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Natrag na pregled

Opis proizvoda

Opis proizvoda

Uložak NPE, kombinirani odvodnik struje munje tip 1+2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje do 50 kA (10/350) ukupno

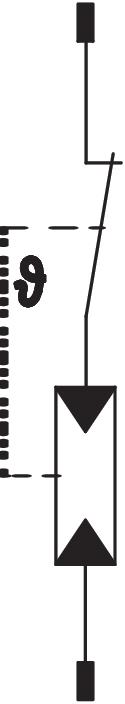

• Odvodnik s termičkim osiguračem i optičkim indikatorom funkcije
• Mehanizam za zaključavanje izmjenjivih uložaka sa zaštitom od vibracija i zaštitom od pogrešnog spajanja
• Plastika prema UL 94 V-0

* Komplet= Uložak i podnožje

Tehnički podaci

Tehnički podaci

Broj polova	N/PE
Broj polova	1
Daljinska signalizacija	ne
Dimenzija	255V
Integrirani predosigurač	ne
Maks. presjek fleksibilnog vodiča (finožični)	2 AWG
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs) [N-PE]	80 kA
Materijal kućišta	PA UL 94 V-0
Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najmanji razmak	1,5 mm

Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs) [N-PE]	50 kA
Odobrenja	VDE
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
SPD sukladno UL 1449	Tip 4
Struja munje (10/350) [ukupno]	50 kA
Stupanj zaštite	IP20
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	80 °C
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 1+2
Zaokretni moment	4 Nm
