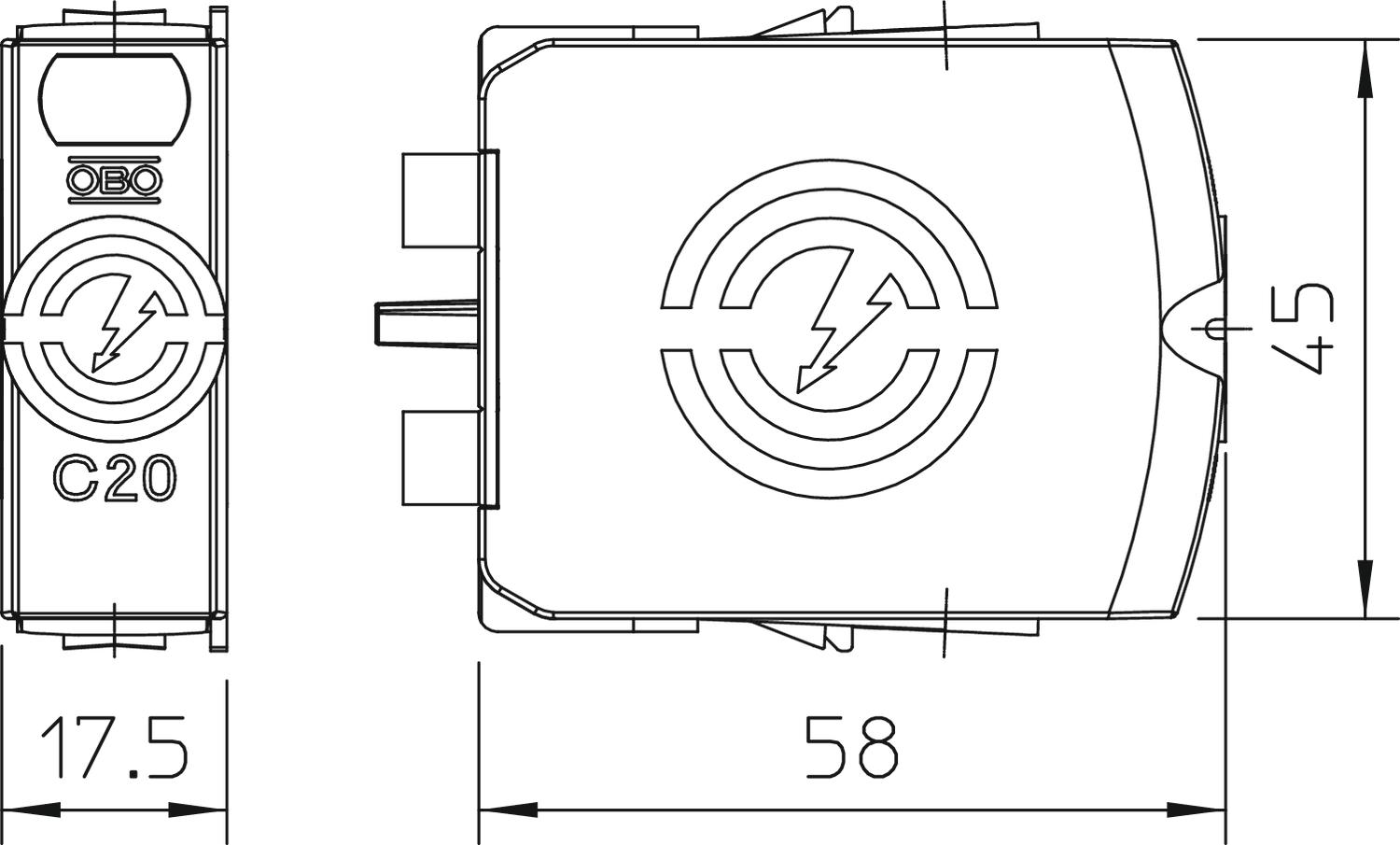

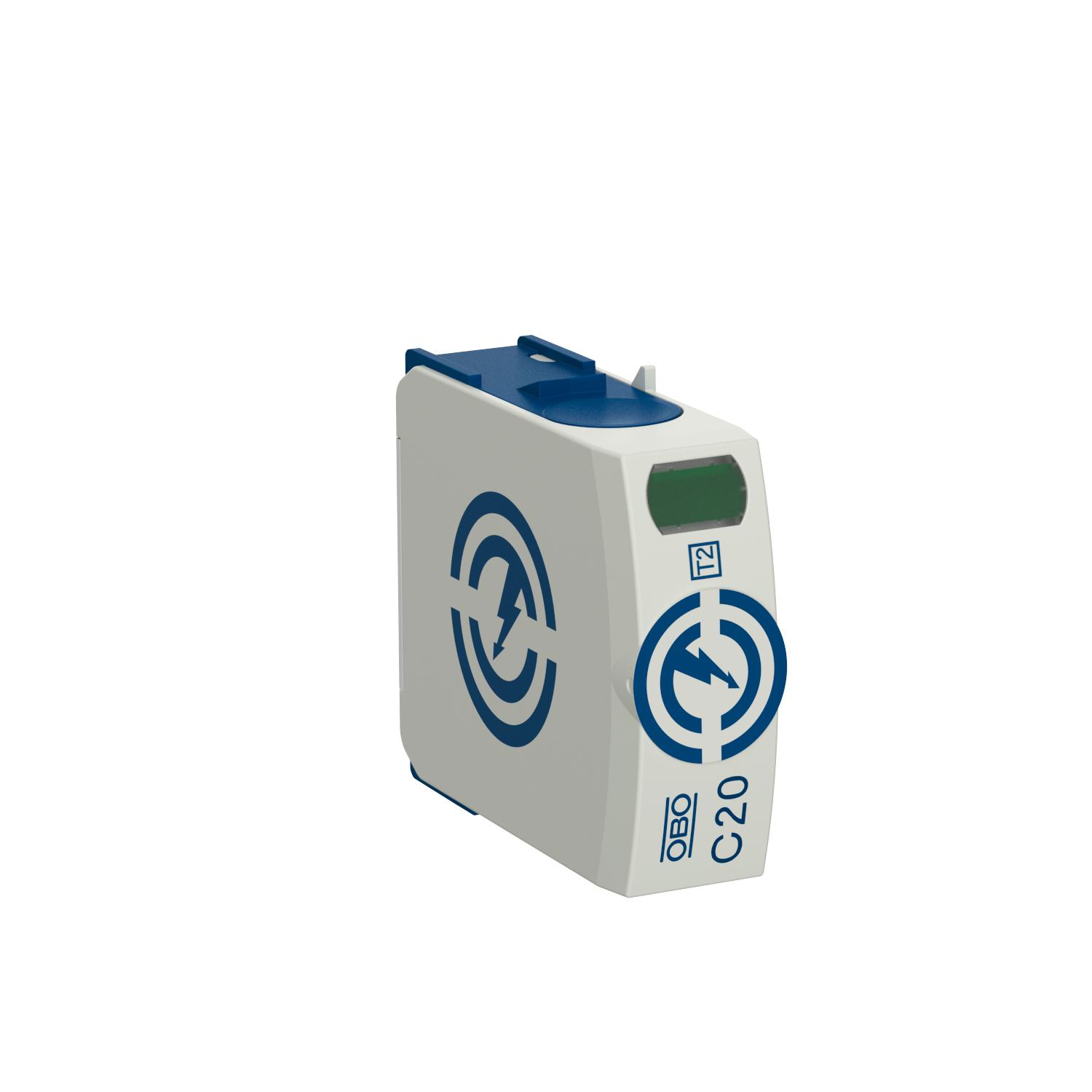

Uložak C20

Brt. art. 5095600 | EAN 4012196329694

Brt. art. / Tip	5095600 / C20-0-255

Broj polova	N/PE

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Uložak, N-PE odvodnik prenapona tip 2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu

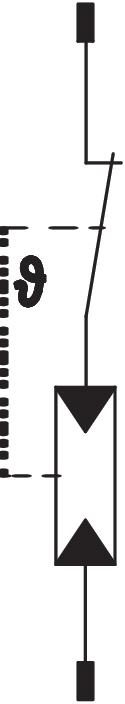

• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0

Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	N/PE
Daljinska signalizacija	ne
Dimenzija	255V
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	60 kA
Materijal kućišta	PA UL 94 V-0
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu
Najmanji razmak	1,5 mm
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	40 kA

Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
Odobrenja	VDE
Otporan na kratki spoj	da
Otvoreni	ne
Prigušenje slijedne struje (eff) [N-PE]	0,1 kA
Signalizacija na uređaju	optički
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
SPD sukladno IEC 61643-1	class II
SPD sukladno UL 1449	Tip 4
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
U skladu s EN 61643-11	tip 2
Zaokretni moment	4 Nm
