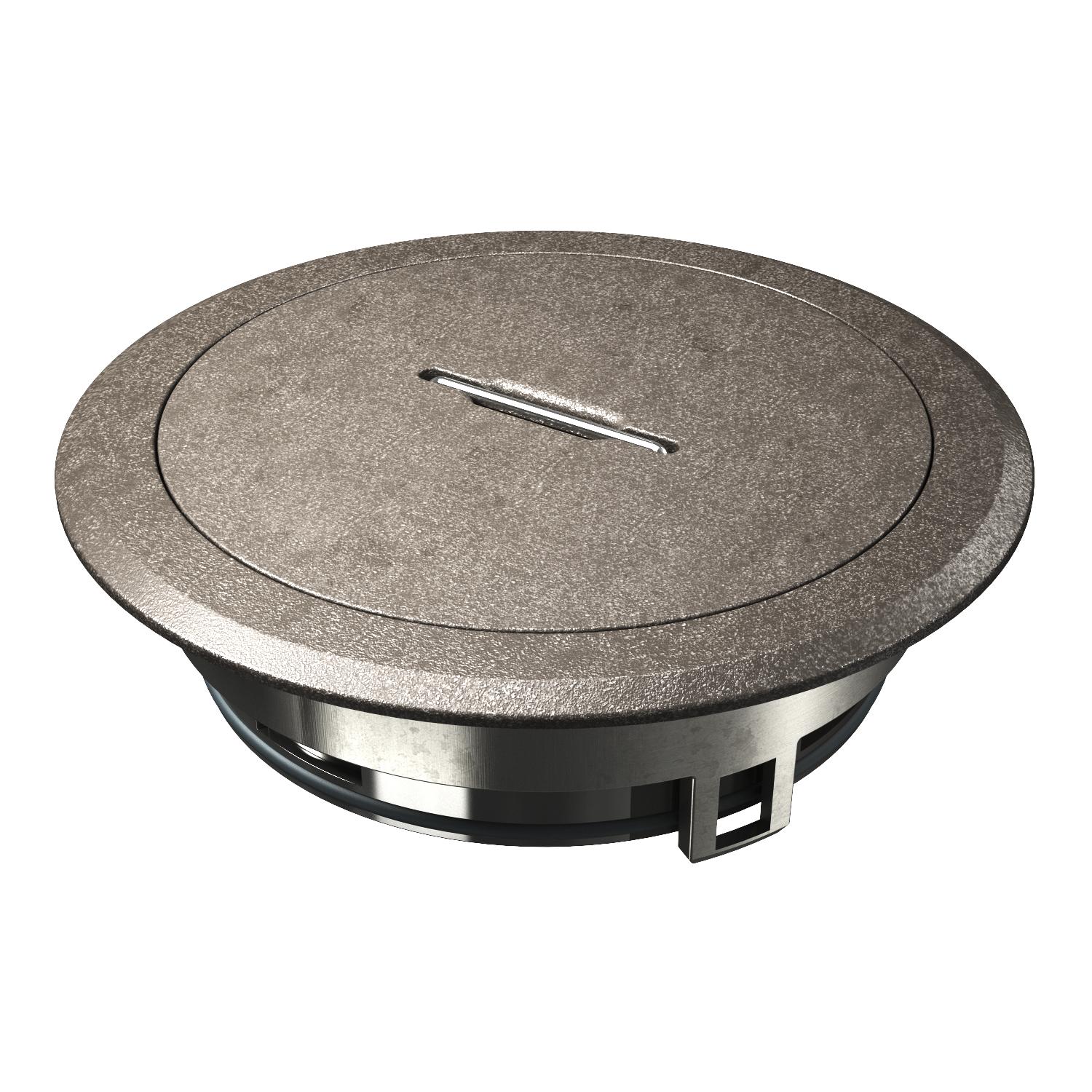

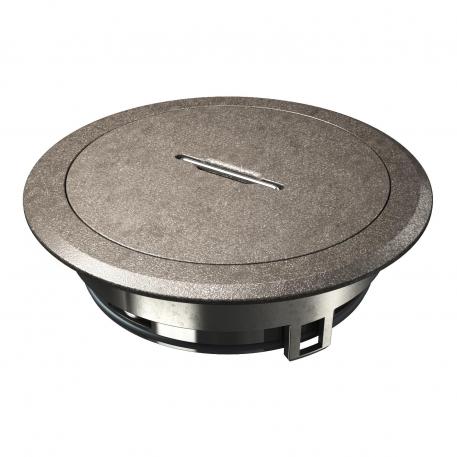

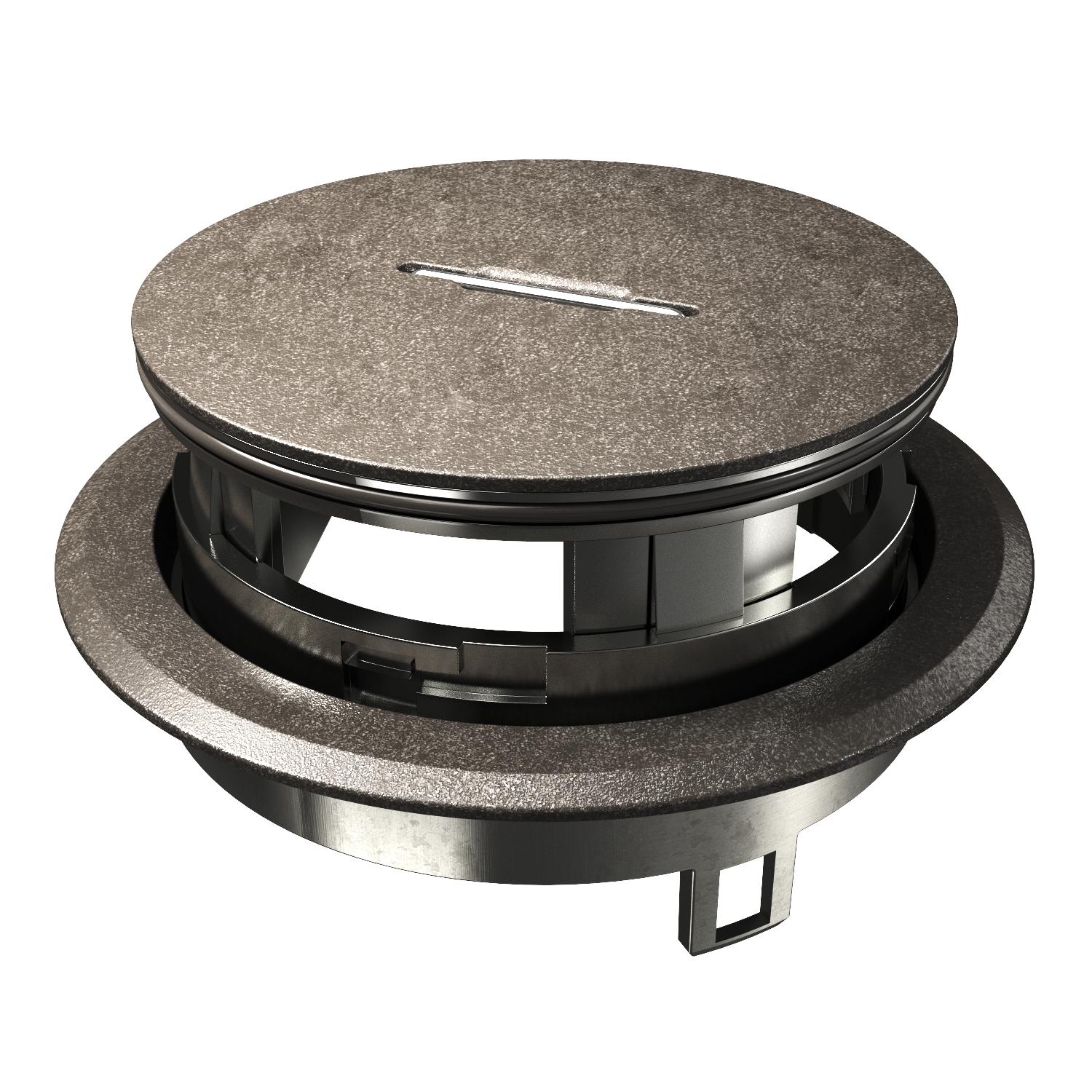

Ugradni okvir s tubusom s ručicom, GES R2, nikal oksidirani
Brt. art. 7408859 | EAN 4012196689781
- Opis proizvoda
-
Opis proizvodaUgradni element s tubusom i drškom za podnu kutiju GES R2, za izravnu ugradnju u ugradnu kutiju MT R2 u unutrašnjosti.
Tubus ispunjava zahtjeve norme EN 50085-2-2 za podove s mokrim održavanjem i za vrijeme upotrebe.
-
- Tehnički podaci
-
Tehnički podaci

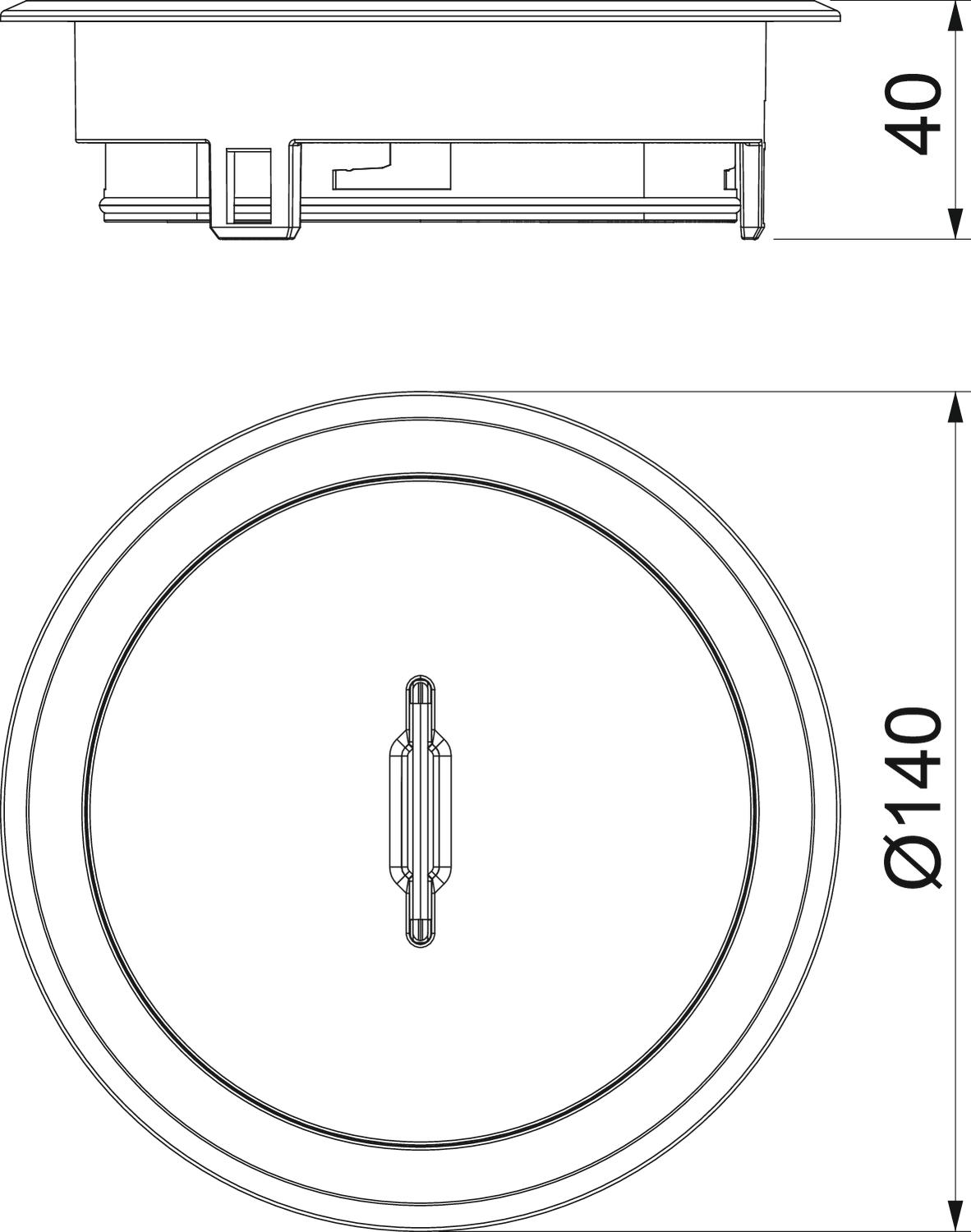

Dimenzija 140 mm Izvedba okruglo Izvedba izlaza za kabele Potopni tubus Materijal Lijevani cink Mehanizam za otvaranje Ručica Norma EN 50085-2-2 Odobrenja VDE Održavanje poda mokro Površina niklano oksidirano Prikladno za mokro održavanje da Prikladno za podzemni kanal ne Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Sa slobodnim prostorom za podnu oblogu ne Stupanj zaštite IK-kod IK10 Vanjski promjer 140 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 15 000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP66 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Montažna pločica za komunikacijske module tip C
MP R2 2C 7408806 1 Komada
Ugradna instalacijska kutija, s 2-strukom priključnicom VDE
MT R2 VDE 7408832 1 Komada
Osnova podne kutije za GES R2
UD GES R2 7428526 1 Komada - Preuzimanja
-
Podatkovni list GES R2T Ni-O / 7408859 , 0.40MB , pdfEU izjava o sukladnosti GES R2T Ni-O / 7408859 , 0.17MB , pdfUK Izjava o sukladnosti GES R2T Ni-O / 7408859 , 0.14MB , pdfREACH Izjava o sukladnosti GES R2T Ni-O / 7408859 , 0.12MB , pdfRoHS Izjava o sukladnosti GES R2T Ni-O / 7408859 , 0.13MB , pdfUpute za montažu Bodensteckdose GES R2 , 1.06MB , pdfUpute za montažu Detaljne upute za montažu podne kutije GES R2 , 0.05MB , pdf
