Ugradni okvir s poklopcem sa zasunima GESR9
Brt. art. 7405465 | EAN 4012195840718
- Opis proizvoda
-

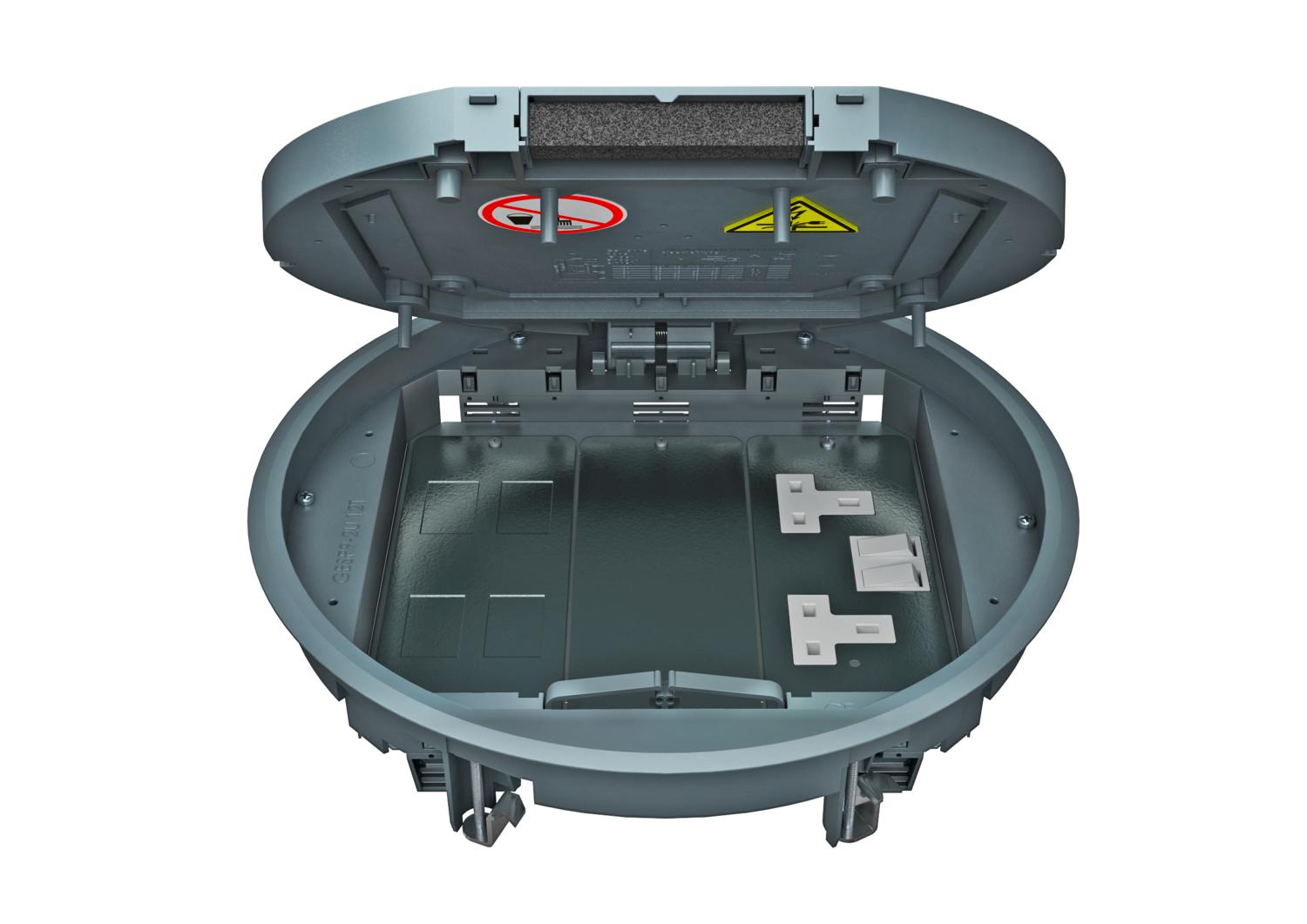

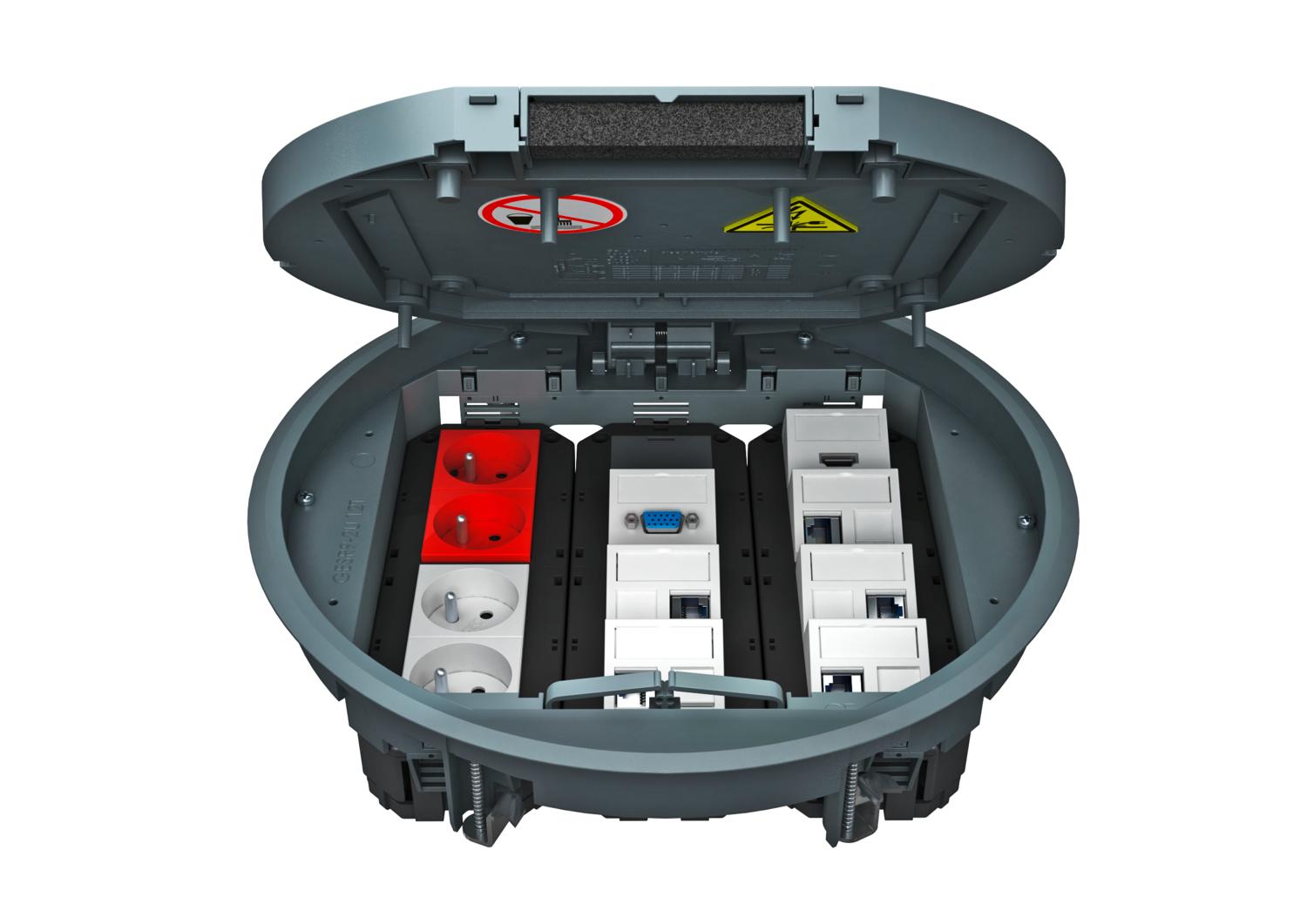

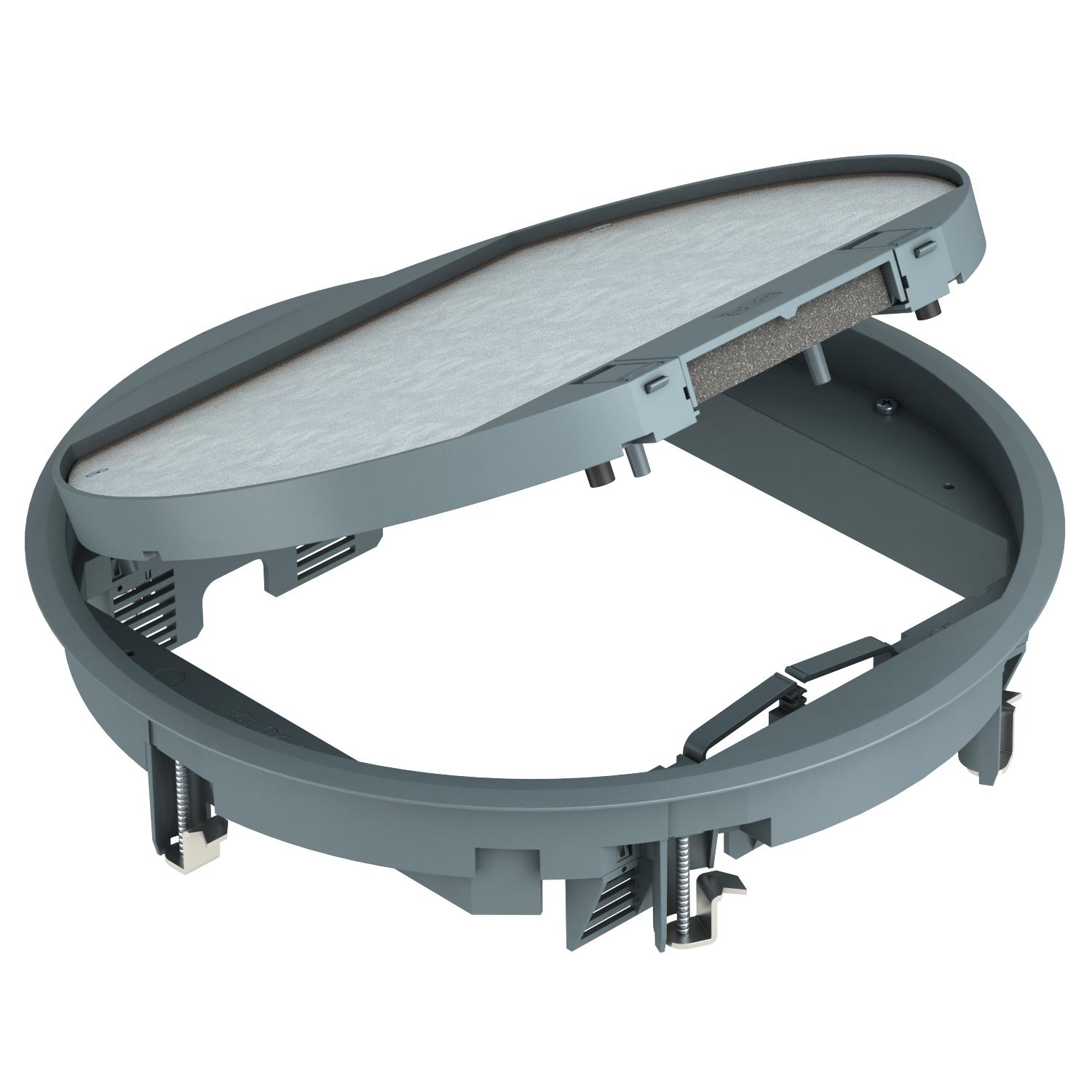

Opis proizvodaUgradni okvir s poklopcem sa zasunima, za ugradnju 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, primjena u sustavima podnih kanala i dvostrukim podovima u unutrašnjosti.
Upuštenje poklopca za podnu oblogu 5 mm, po potrebi se može podesiti i na 3, 10 ili 12 mm.
Ugradni okvir s poklopcem sa zasunima, 3-struki, za ugradnju montažne pločice MT9. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT5
Upuštenje poklopca za podnu oblogu namješteno je na 5 mm, a po potrebi se može podesiti i na 3, 10 ili 12 mm.
-
- Tehnički podaci
-
Tehnički podaci

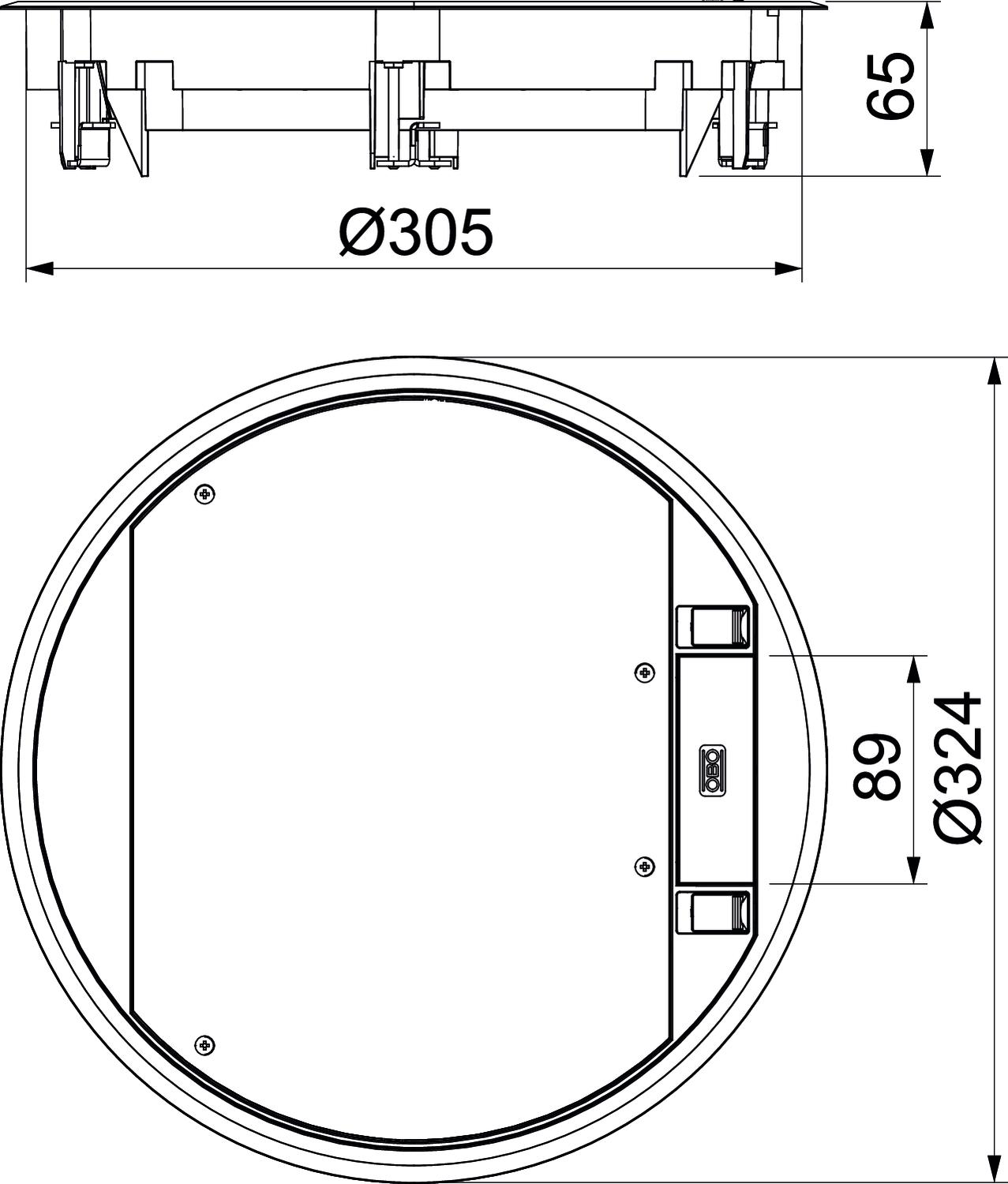

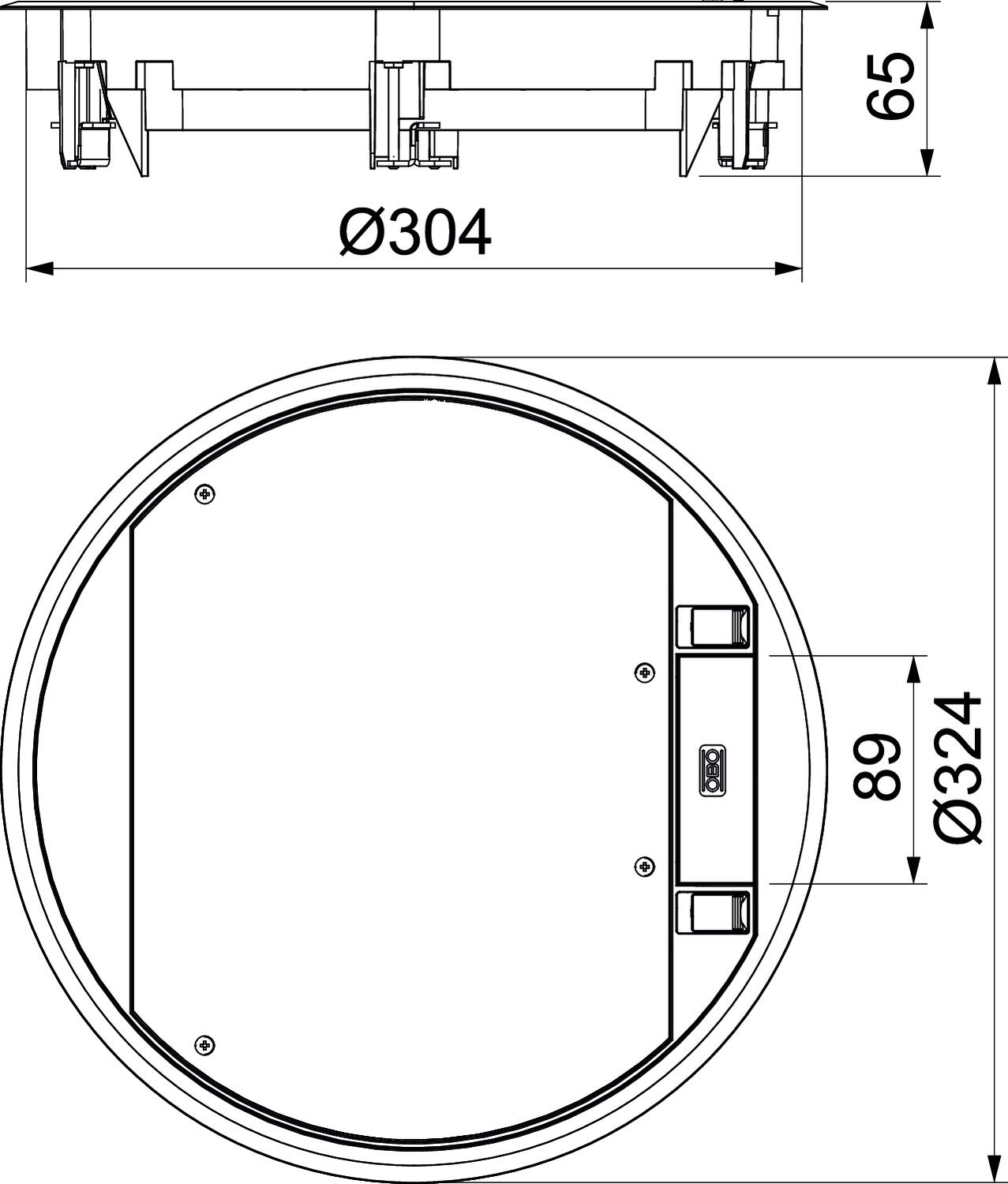

Boja sivo; RAL 7011 Broj ugradnih elemenata 12 Broj ugradnih kutija 3 Debljina podne obloge 5 mm Dimenzija Ø324x68 Dubina za ugradnju 73 mm Izvedba okruglo Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Zasuni Min. visina poda 72 mm Mjera h 73 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente R9 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure da Promjer ugradnje 304 Sa slobodnim prostorom za podnu oblogu da Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava UT4 Vanjski promjer 324 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list GESR9-2U12T 7011 / 7405465 , 0.26MB , pdfEU izjava o sukladnosti GESR9-2U12T 7011 / 7405465 , 0.15MB , pdfREACH Izjava o sukladnosti GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfRoHS Izjava o sukladnosti GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfUpute za montažu Upute za montažu GESR9-U , 0.20MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
