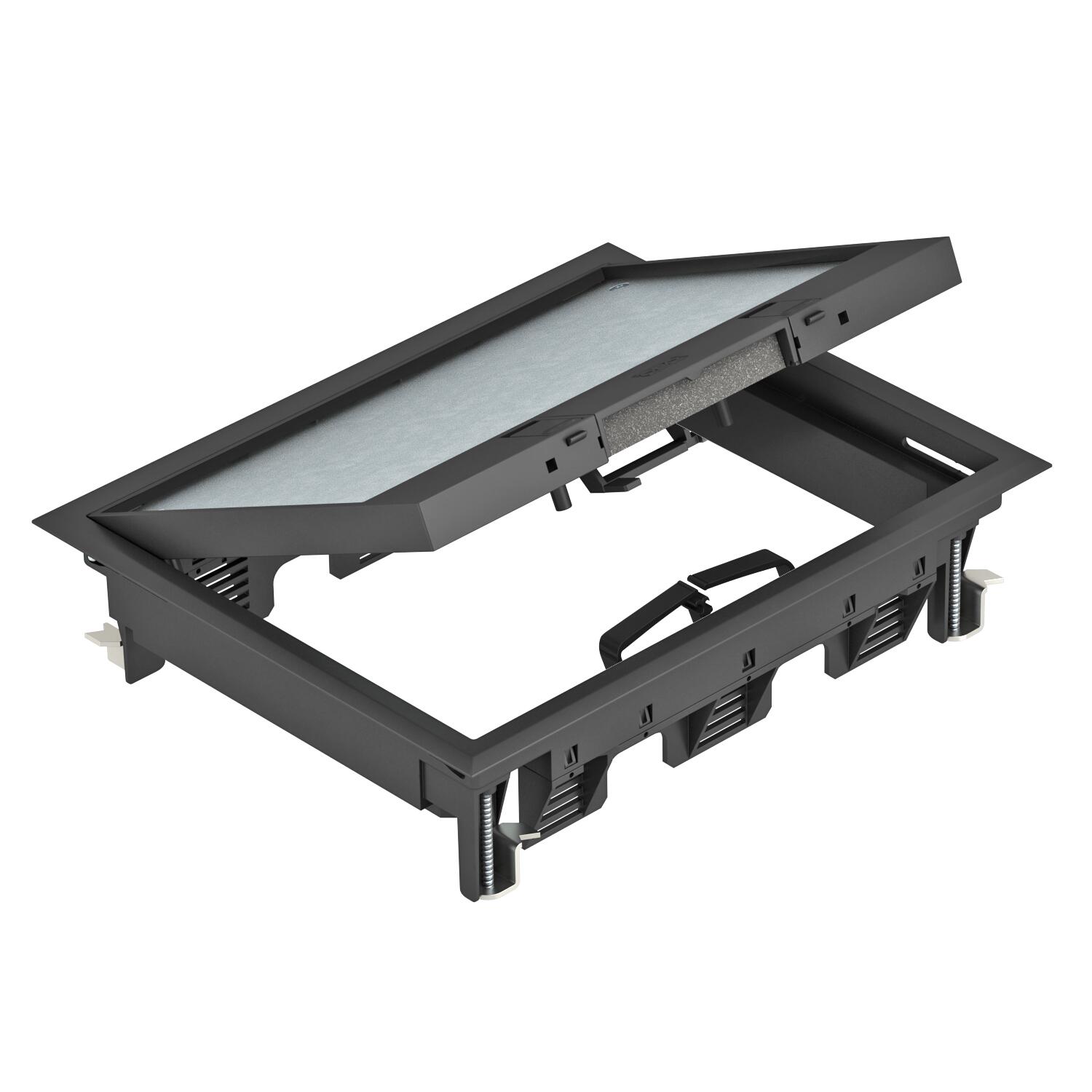

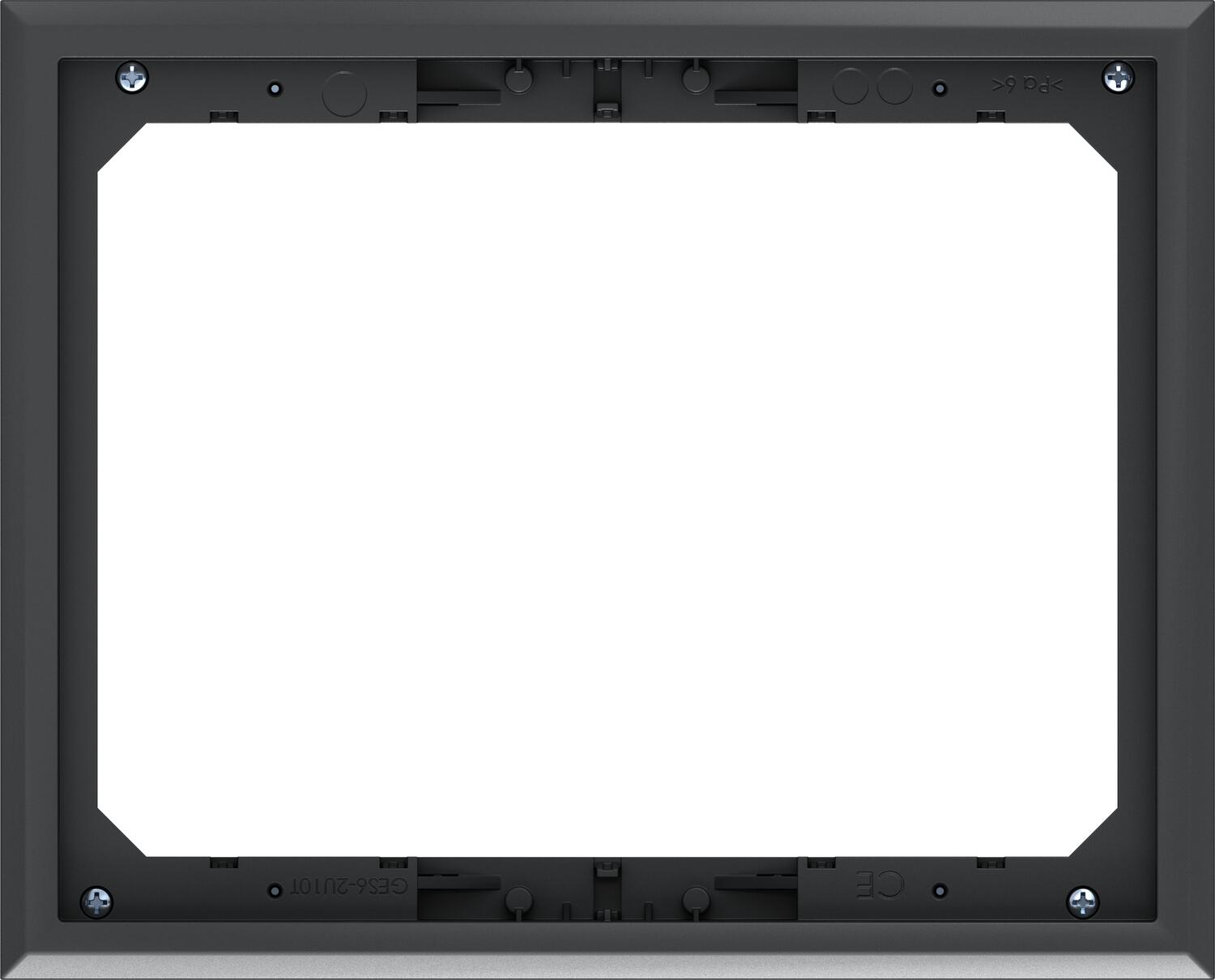

Ugradni okvir s poklopcem sa zasunima GES6
Brt. art. 7405322 | EAN 4012195883623
- Opis proizvoda
-
Opis proizvodaUgradni okvir s poklopcem sa zasunima, za ugradnju 9 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT3, primjena u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Upuštenje poklopca za podnu oblogu namješteno je na 5 mm, a po potrebi se može podesiti i na 3, 8 ili 10 mm.
Ugradni okvir s poklopcem sa zasunima, a 3 komore, za ugradnju nosača MT6. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
Upuštenje poklopca za podnu oblogu namješteno je na 5 mm, a po potrebi može se podesiti i na 3, 8 ili 10 mm.
-
- Tehnički podaci
-
Tehnički podaci

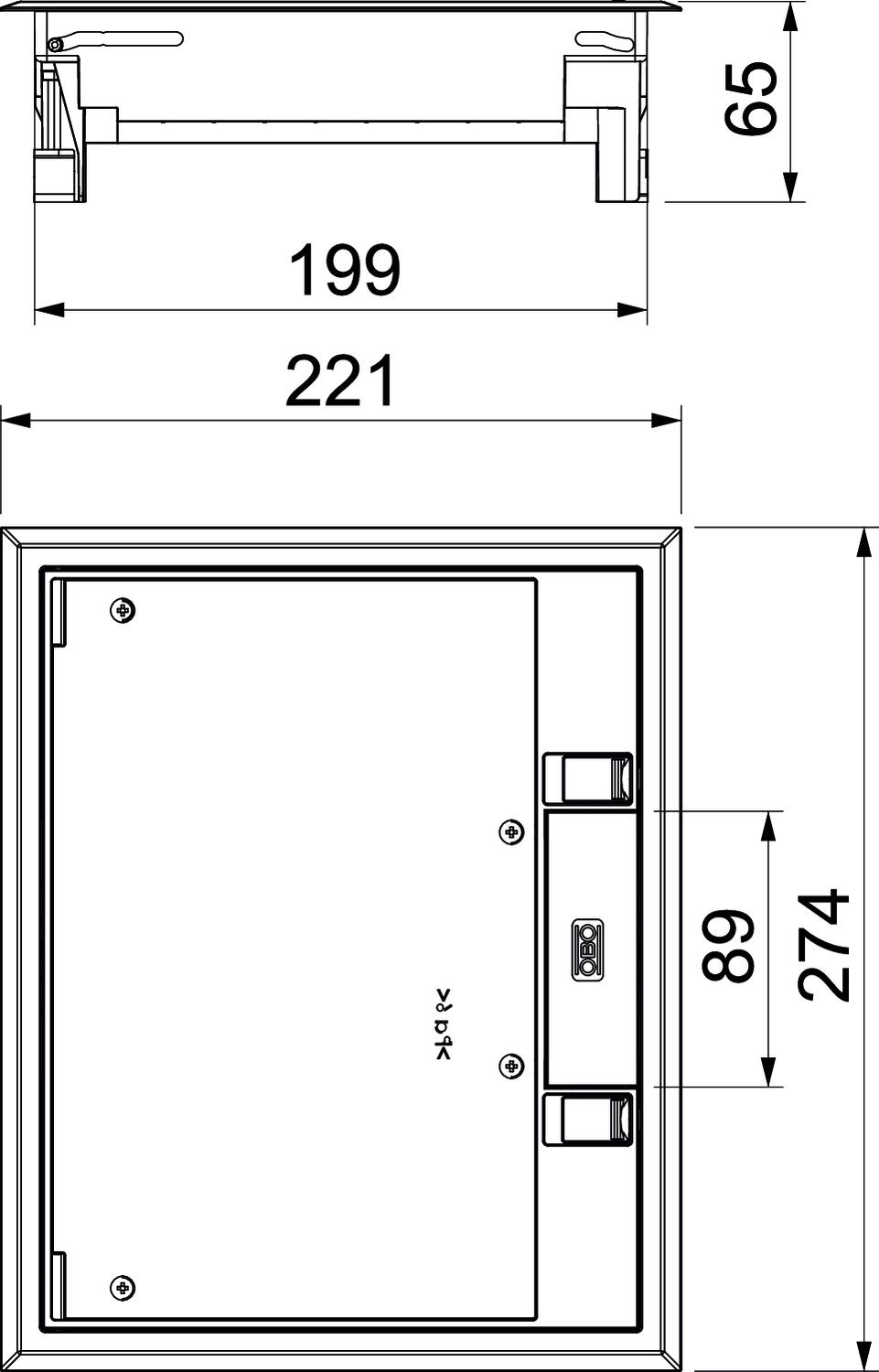

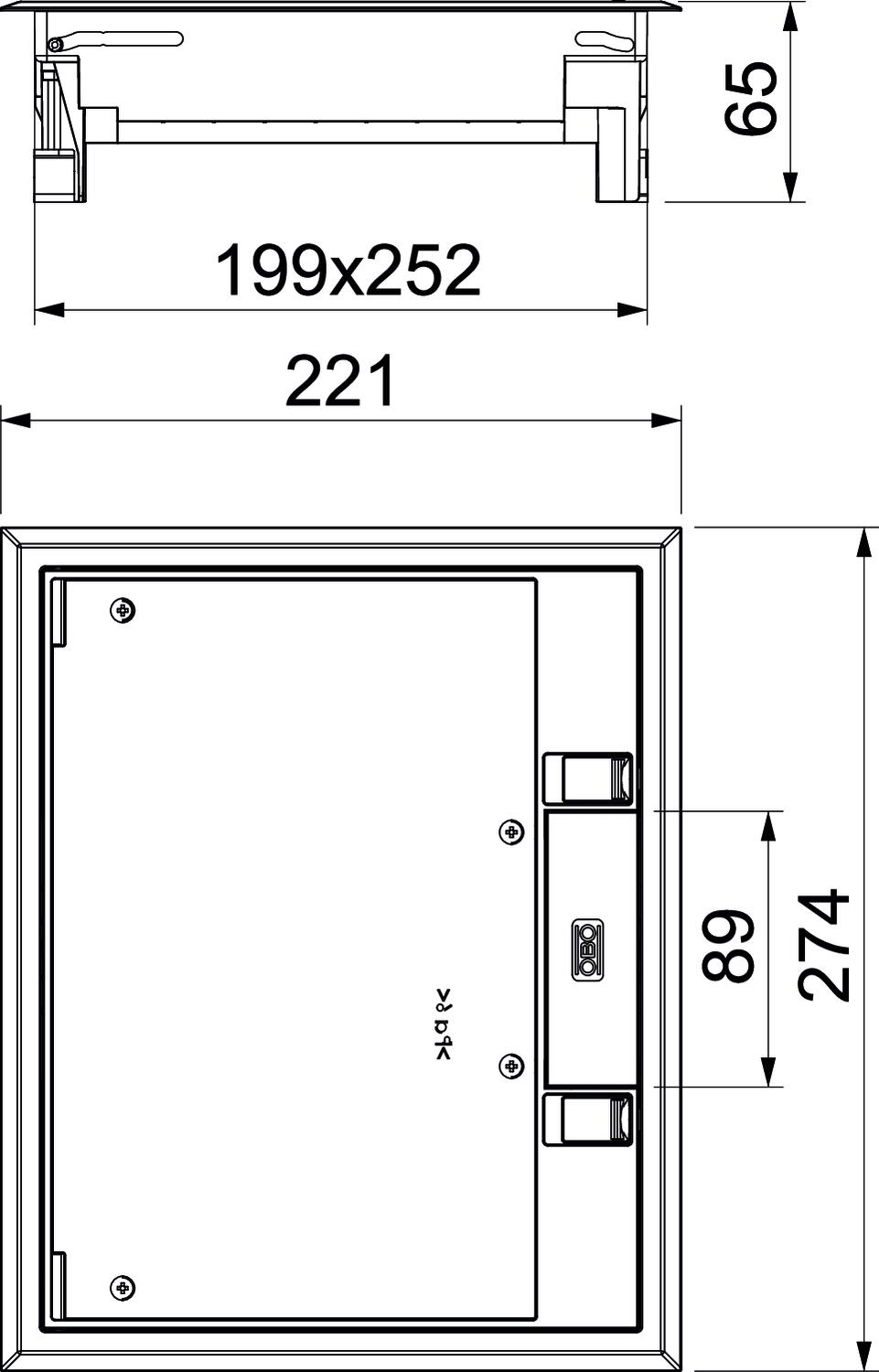

Boja grafitno crna; RAL 9011 Broj ugradnih elemenata 9 Broj ugradnih kutija 3 CO₂ otisak (GWP) od kolijevke do vrata 4,082 kg CO₂e / 1 Komad Debljina podne obloge 5 mm Dimenzija 274x221x66 Dubina za ugradnju 73 mm Duljina 221 mm Dužina ugradne mjere 201 mm Dužina vanjske mjere 221 mm Izvedba pravokutno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Zasuni Min. debljina glazure 73 mm Min. visina poda 73 mm Mjera h 73 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 6 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Sa slobodnim prostorom za podnu oblogu da Širina 274 mm Širina ugradne mjere 253 mm Širina vanjska mjera 274 mm Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava UT3 Vertikalno opterećenje, mala površina do 2000 N Vertikalno opterećenje, velika površina do 3000 N Visina 65 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada - Preuzimanja
-
Podatkovni list GES6-2U10T 9011 / 7405322 , 0.24MB , pdfEU izjava o sukladnosti GES6-2U10T 9011 / 7405322 , 0.15MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfUpute za montažu Upute za montažu GES 2U , 0.19MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
