Ugradni okvir s poklopcem s ručicom GESR9
Brt. art. 7405528 | EAN 4012195104162
- Opis proizvoda
-

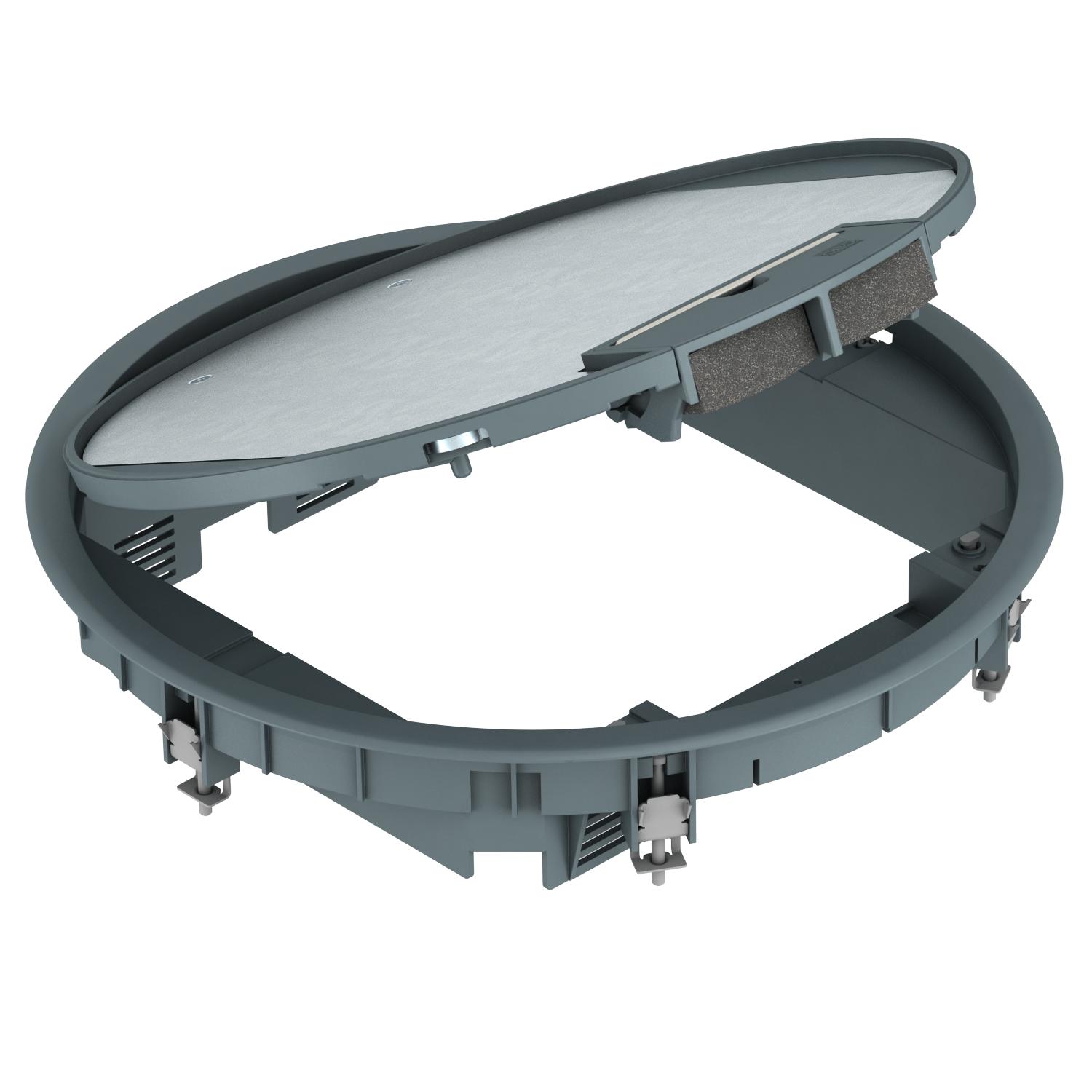

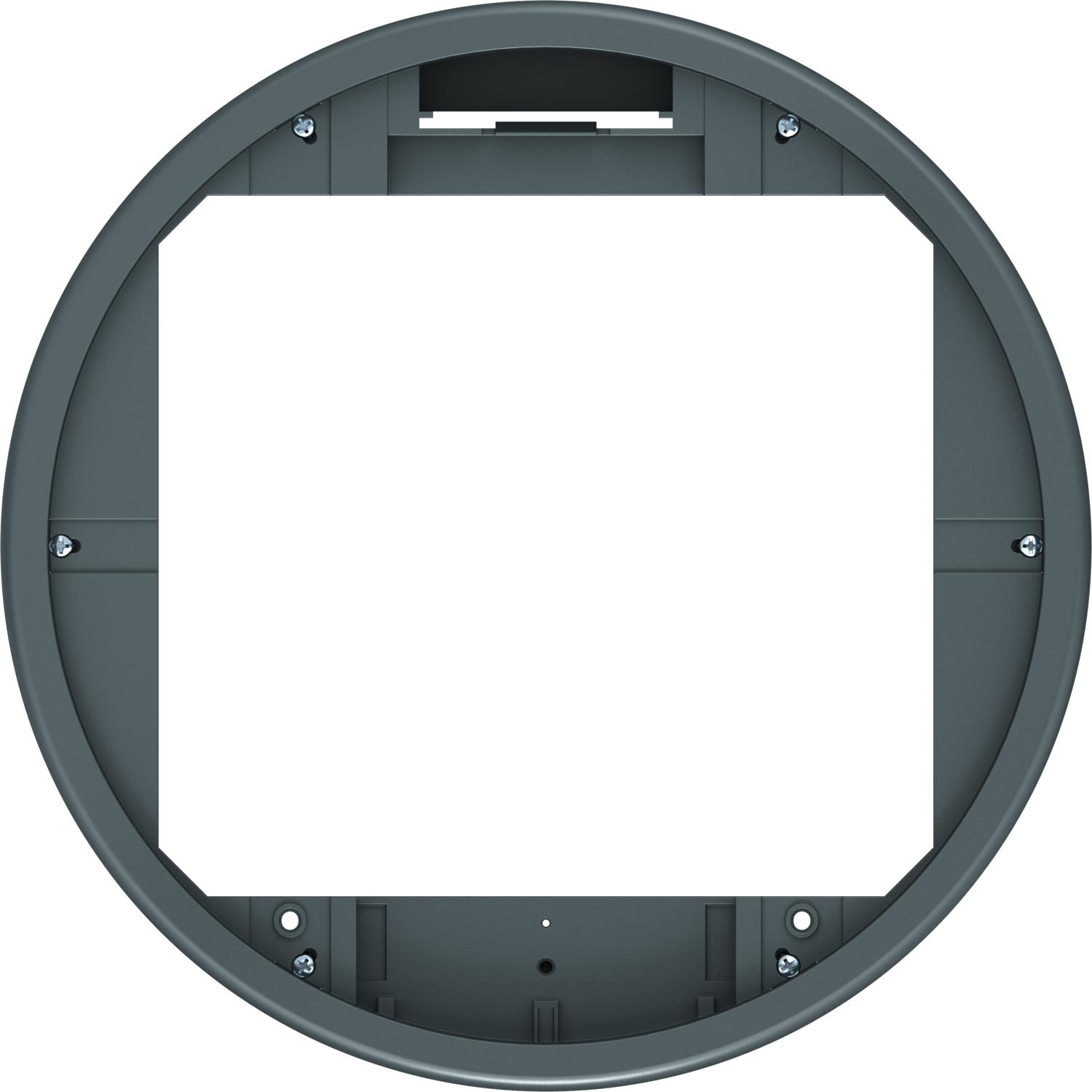

Opis proizvodaUgradni okvir s poklopcem s ručicom, za ugradnju do 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
-
- Tehnički podaci
-
Tehnički podaci

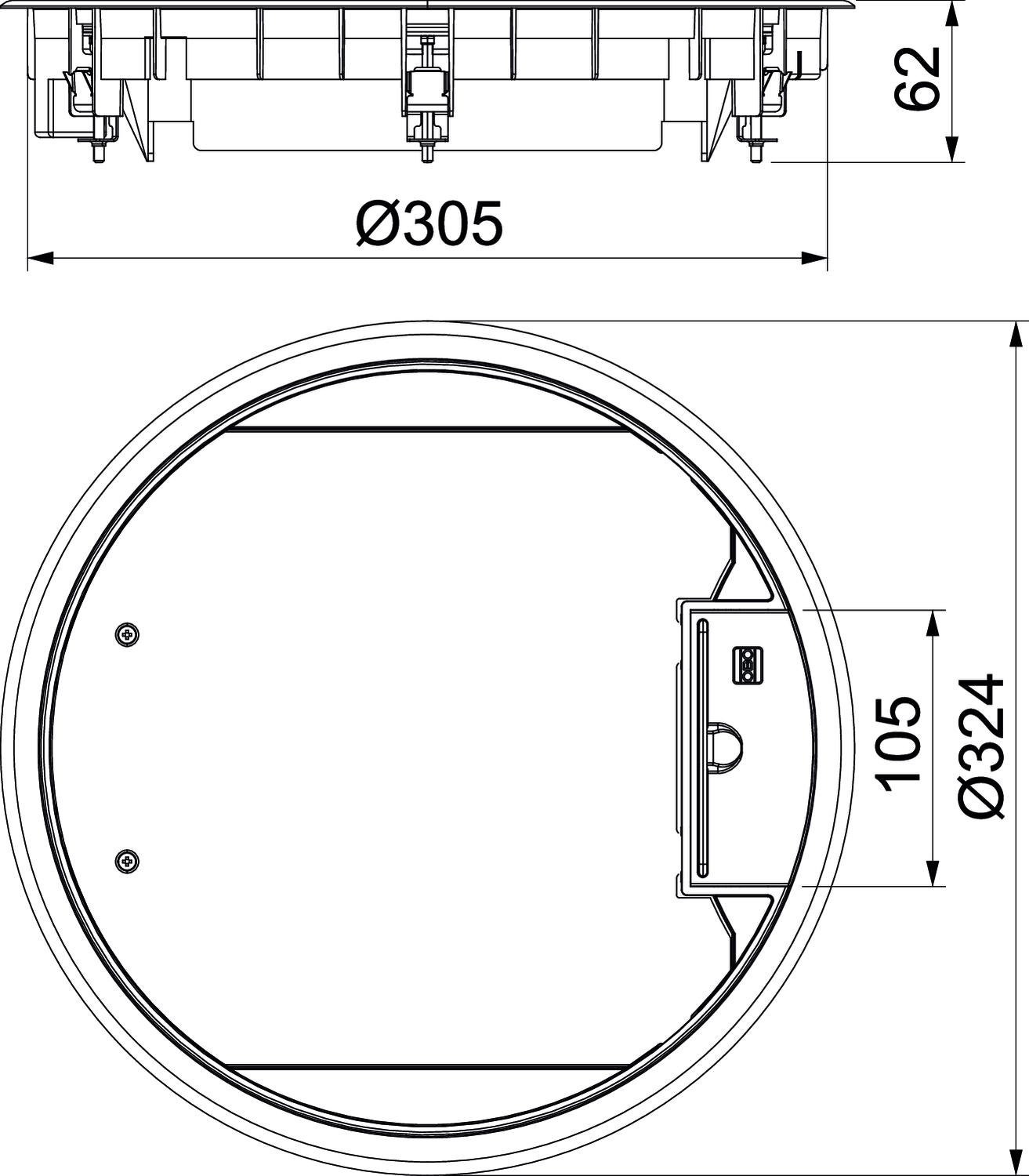

Boja sivo; RAL 7011 Broj ugradnih elemenata 12 Broj ugradnih kutija 3 Debljina podne obloge 5 mm Dimenzija Ø324x61 Dubina za ugradnju 73 mm Duljina 324 mm Izvedba okruglo Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Ručica Min. visina poda 73 mm Nazivna veličina za ugradbene elemente R9 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure ne Promjer ugradnje 305 Sa slobodnim prostorom za podnu oblogu da Širina 324 mm Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava MT4 / GB3 Vanjski promjer 324 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Visina 62 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list GESR9 U 7011 / 7405528 , 0.31MB , pdfEU izjava o sukladnosti GESR9 U 7011 / 7405528 , 0.15MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
