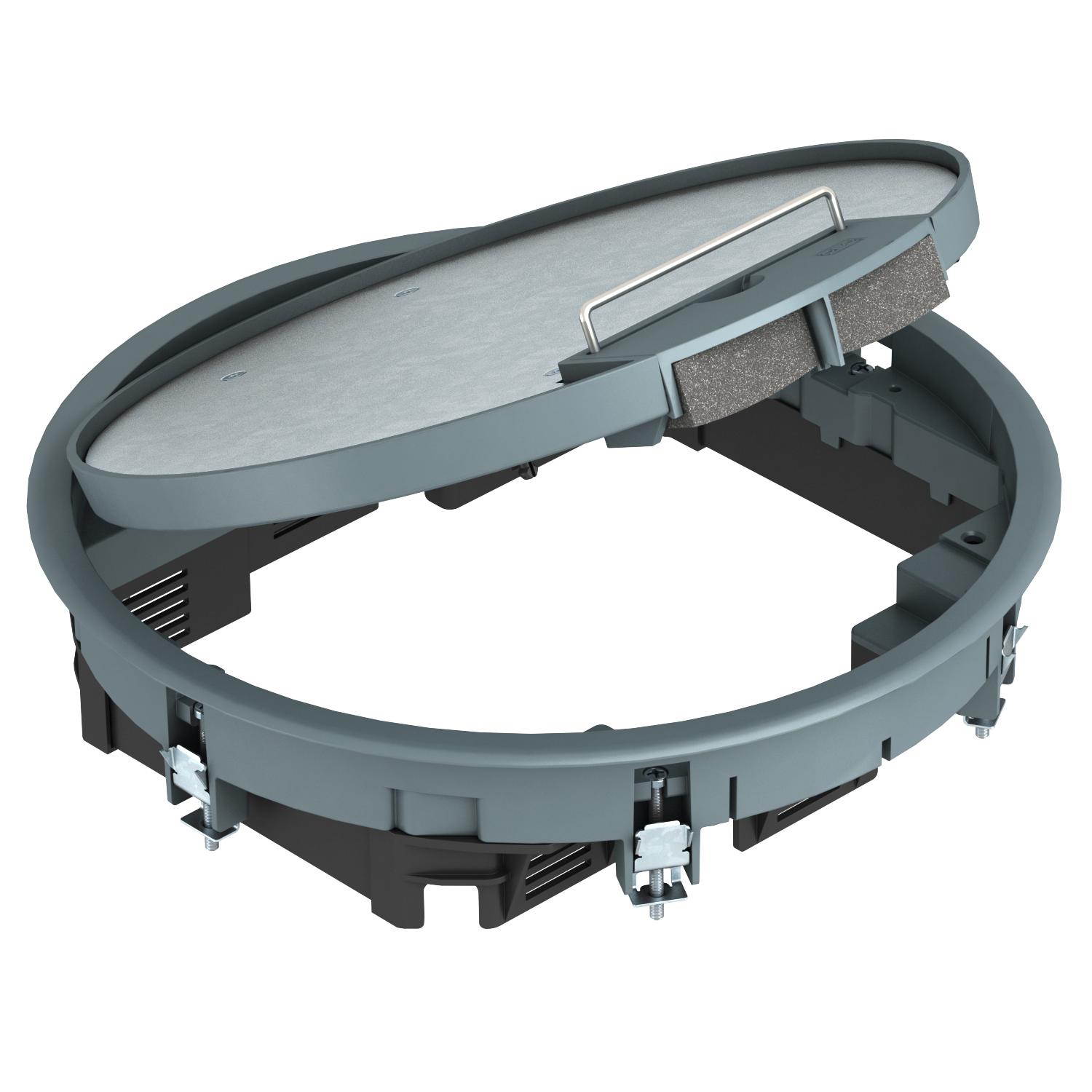

Ugradni okvir s poklopcem s ručicom GESR7
Brt. art. 7405452 | EAN 4012195103783
- Opis proizvoda
-
Opis proizvodaUgradni okvir s poklopcem s ručicom, za ugradnju 10 pojedinačnih elektroelemenata Modul 45 u 2 univerzalna nosača UT3 i jedan UT4, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Može se upotrijebiti u kombinaciji s nosačima modula MT Broj modula ovisi o vrsti elektroelemenata.
-
- Tehnički podaci
-
Tehnički podaci

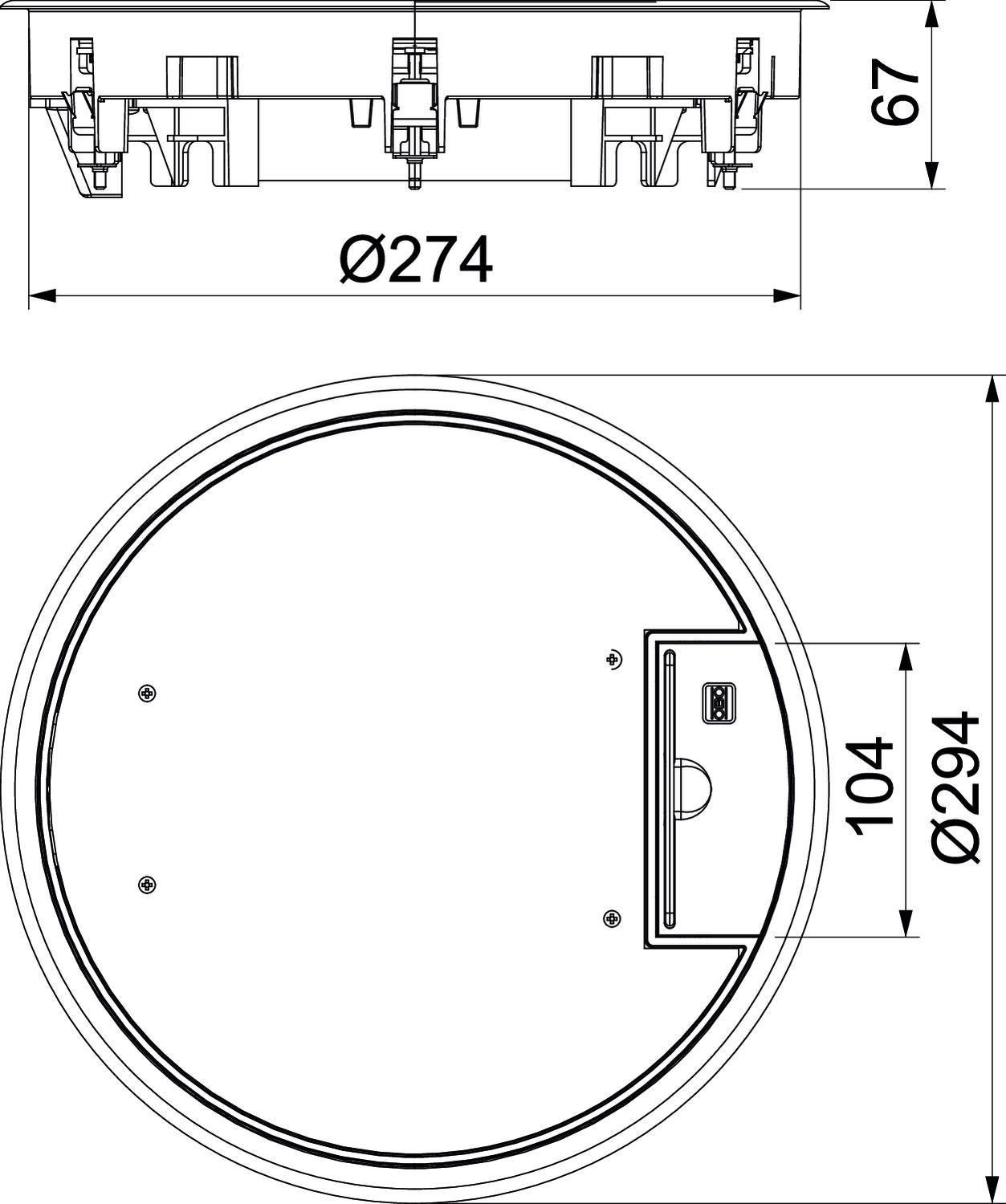

Boja sivo; RAL 7011 Broj ugradnih elemenata 10 Broj ugradnih kutija 3 Debljina podne obloge 5 mm Dimenzija Ø294x66 Dubina za ugradnju 78 mm Izvedba okruglo Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Ručica Min. visina poda 78 mm Mjera h 78 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente R7 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure da Promjer ugradnje 275 Sa slobodnim prostorom za podnu oblogu da Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava UT3 / UT4 Vanjski promjer 294 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
