Ugradni okvir s poklopcem s ručicom GES6
Brt. art. 7405312 | EAN 4012195103110
- Opis proizvoda
-

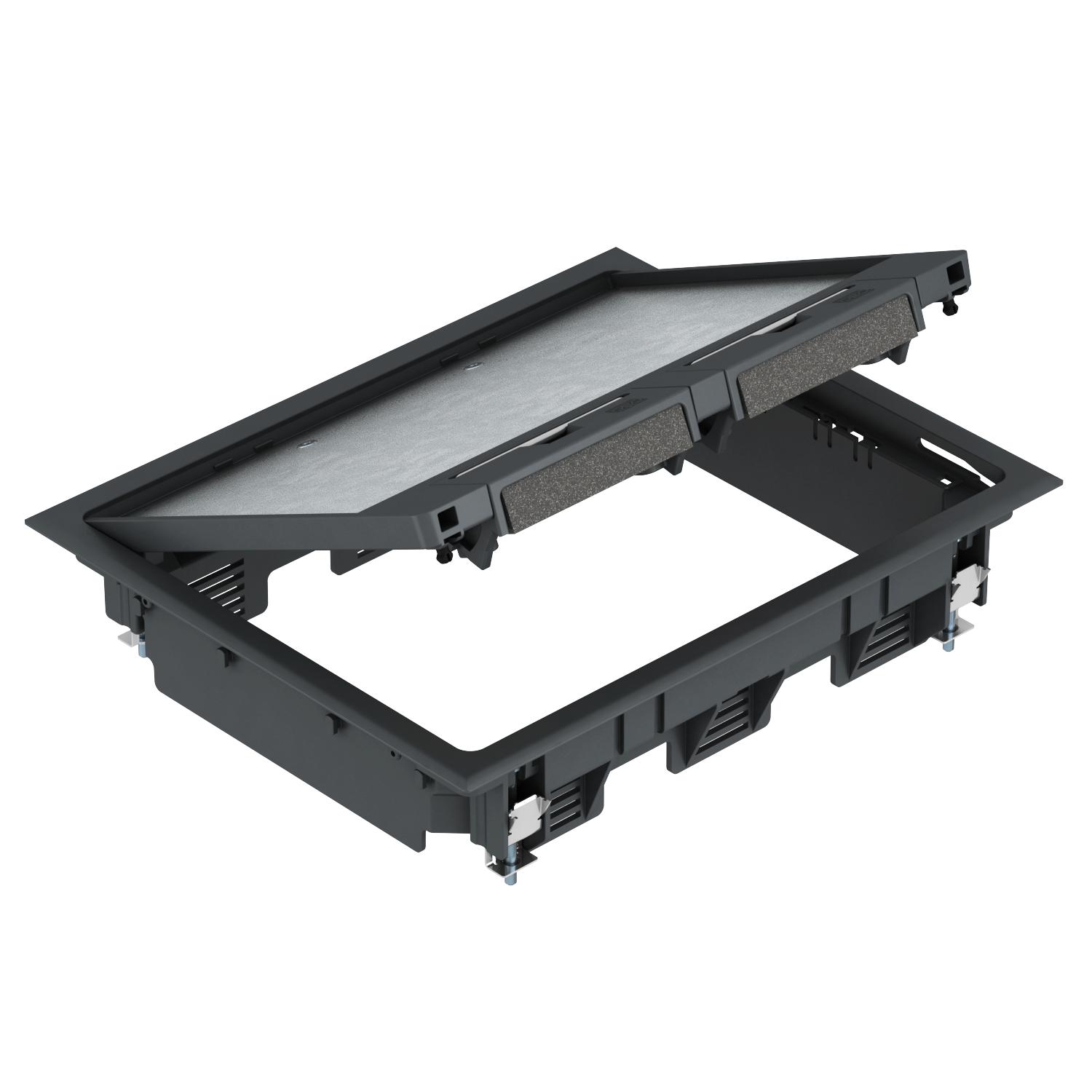

Opis proizvodaUgradni okvir s poklopcem i ručicom, za ugradnju 9 pojedinačna elektroelementa Modul 45 u 3 univerzalna nosača UT3, primjena u sustavima podnih kanala u zatvorenom prostoru.
Ugradni okvir s poklopcem s ručicom, 3-komorni, za ugradnju nosača MT4. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT2.
-
- Tehnički podaci
-
Tehnički podaci

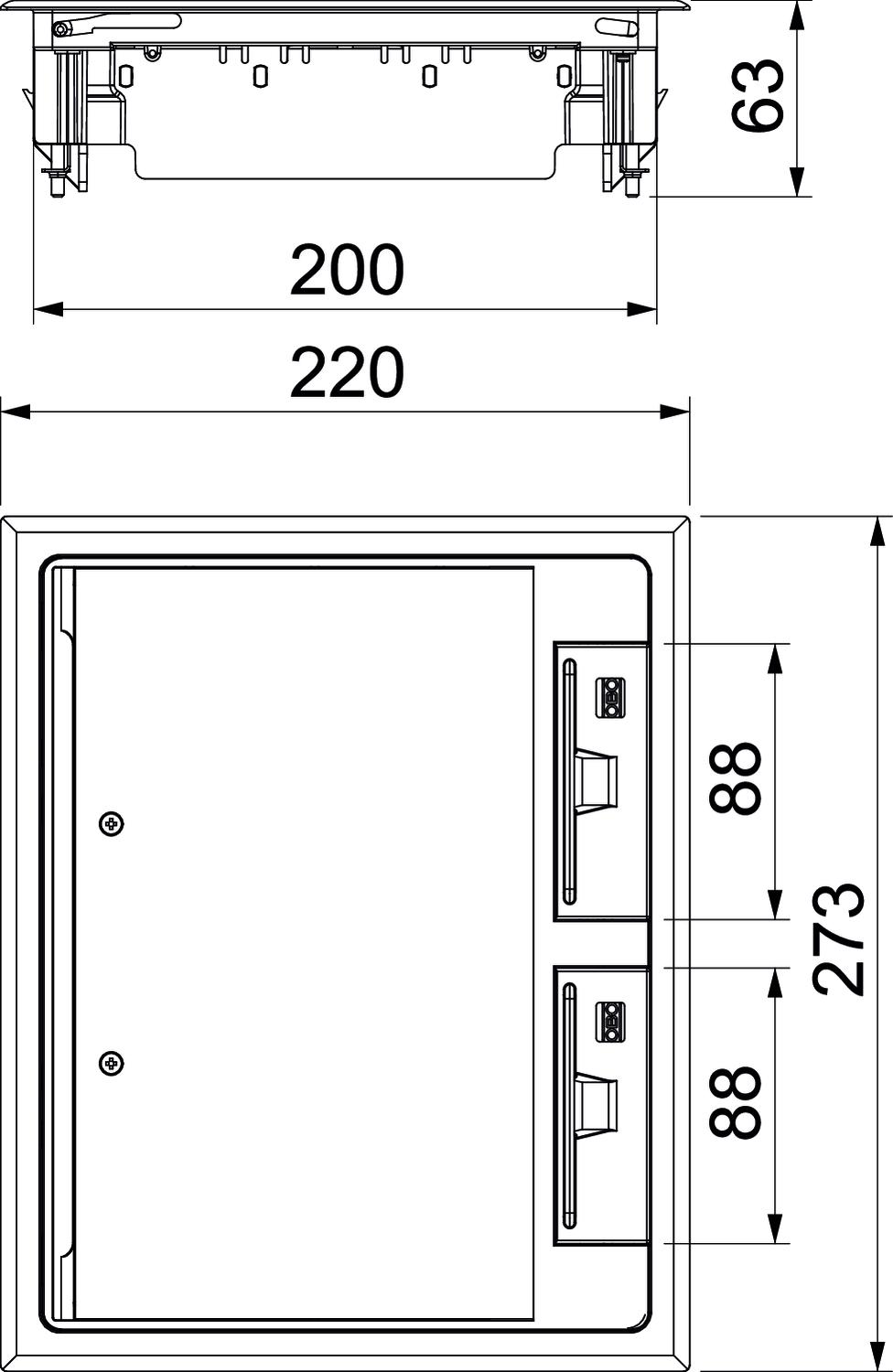

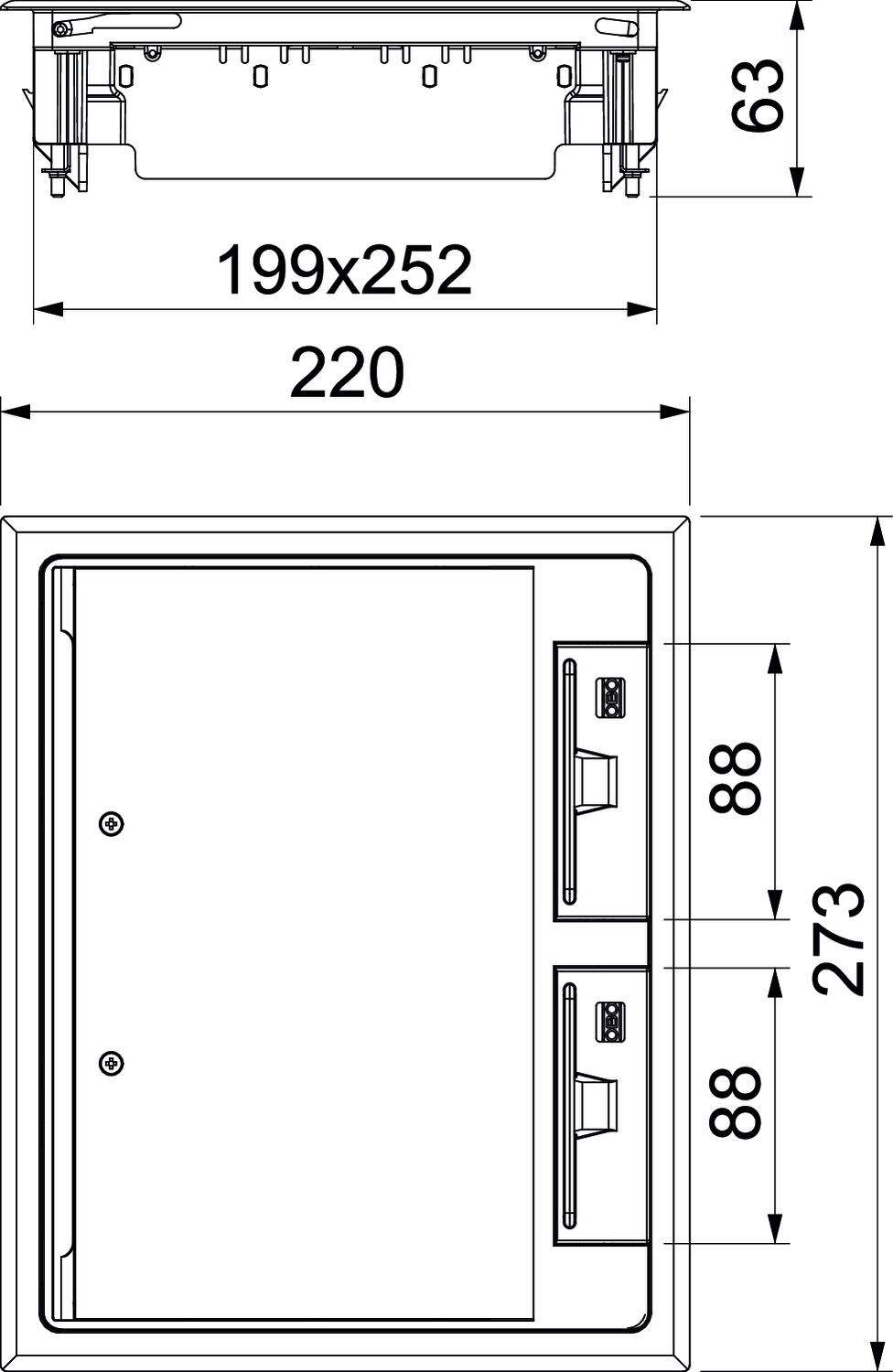

Boja grafitno crna; RAL 9011 Broj ugradnih elemenata 9 Broj ugradnih kutija 3 Debljina podne obloge 5 mm Dimenzija 273x220x61 Dubina za ugradnju 73 mm Dužina ugradne mjere 199 mm Dužina vanjske mjere 220 mm Izvedba pravokutno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Ručica Min. visina poda 73 mm Mjera h 73 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 6 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure ne Sa slobodnim prostorom za podnu oblogu da Širina ugradne mjere 252 mm Širina vanjska mjera 273 mm Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava MT3 / GB2 Vertikalno opterećenje, mala površina do 2500 N Vertikalno opterećenje, velika površina do 3000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada - Preuzimanja
-
Podatkovni list GES6 U 9011 / 7405312 , 0.29MB , pdfEU izjava o sukladnosti GES6 U 9011 / 7405312 , 0.15MB , pdfUK Izjava o sukladnosti GES6 U 9011 / 7405312 , 0.14MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
