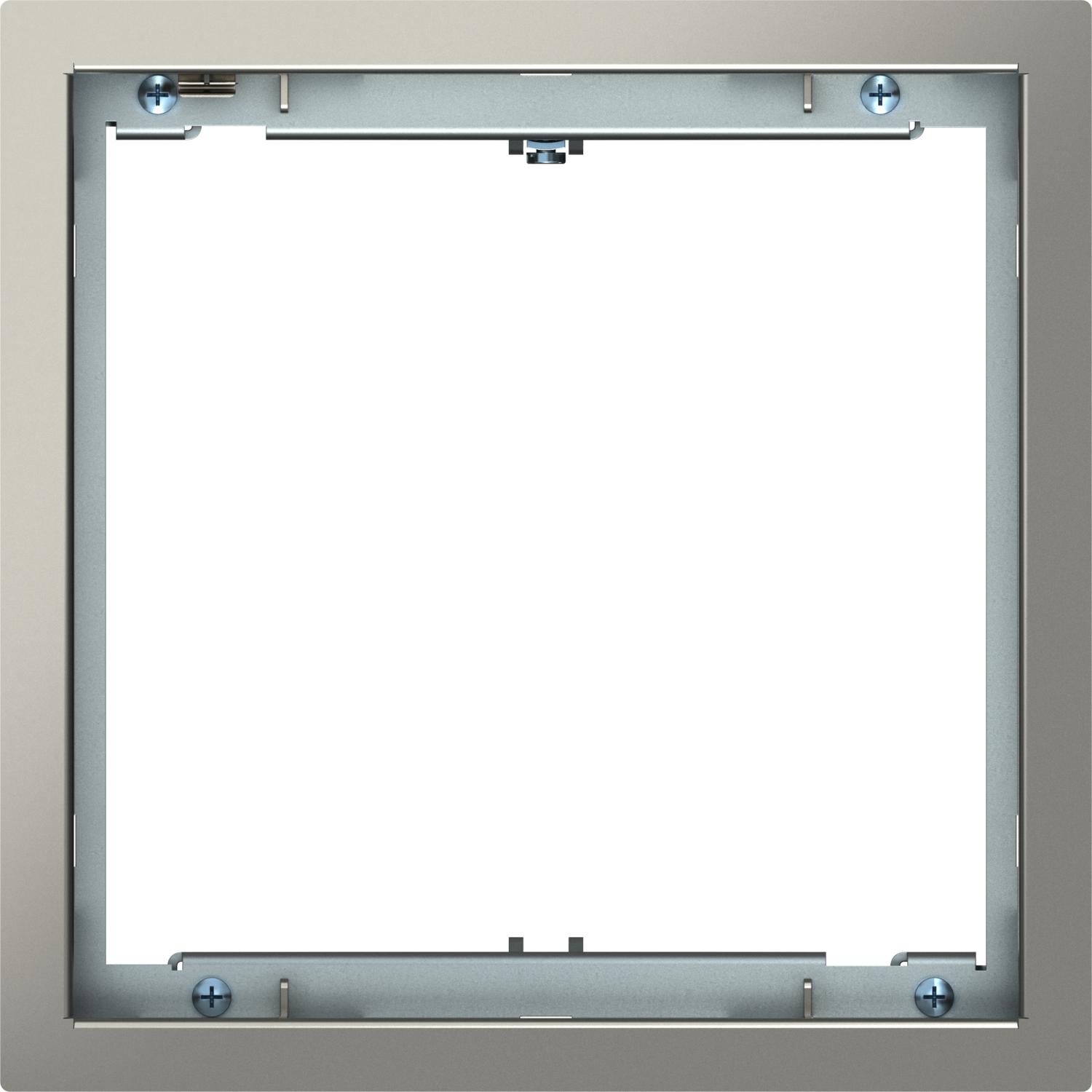

Ugradni okvir s poklopcem s ručicom GES4M-2
Brt. art. 7405191 | EAN 4012196028726
- Opis proizvoda
-
Opis proizvodaUgradni okvir s poklopcem s ručicom, za ugradnju do 6 pojedinačnih elektroelemenata Modul 45 u 2 univerzalna nosača UT3, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Prihvatne ljestve za ugradne kutije su od pocinčanog lima. Debljina podne obloge podešena je na 5 mm, po potrebi se može podesiti na 10 mm.
Ugradni okvir s poklopcem s ručicom, 2-komore za ugradnju nosača MT4. Mogu se instalirati 2 pokrovne pločice u izvedbi APMT2.
-
- Tehnički podaci
-
Tehnički podaci
Broj ugradnih elemenata 6 Broj ugradnih kutija 2 CO₂ otisak (GWP) od kolijevke do vrata 15,349 kg CO₂e / 1 Komad Debljina podne obloge 5 mm Dimenzija 223x223x70 Dubina za ugradnju 78 mm Duljina 222 mm Dužina ugradne mjere 201 mm Dužina vanjske mjere 222 mm Izvedba kvadratno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Nehrđajući čelik 1.4301 Mehanizam za otvaranje Ručica Min. visina poda 78 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 4 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure ne Sa slobodnim prostorom za podnu oblogu da Širina 222 mm Širina ugradne mjere 201 mm Širina vanjska mjera 222 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Tip ugradnog sustava MT3 / GB2 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 5000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada - Preuzimanja
-
Podatkovni list GES4M-2 10U / 7405191 , 0.24MB , pdfEU izjava o sukladnosti GES4M-2 10U / 7405191 , 0.15MB , pdfREACH Izjava o sukladnosti GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Izjava o sukladnosti GES4M-2 10U / 7405191 , 0.13MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfUpute za montažu Upute za montažu pričvrsnog elementa GESM-2 , 0.03MB , pdf
