Ugradni okvir s poklopcem s ručicom GES4
Brt. art. 7405196 | EAN 4012195102588
- Opis proizvoda
-

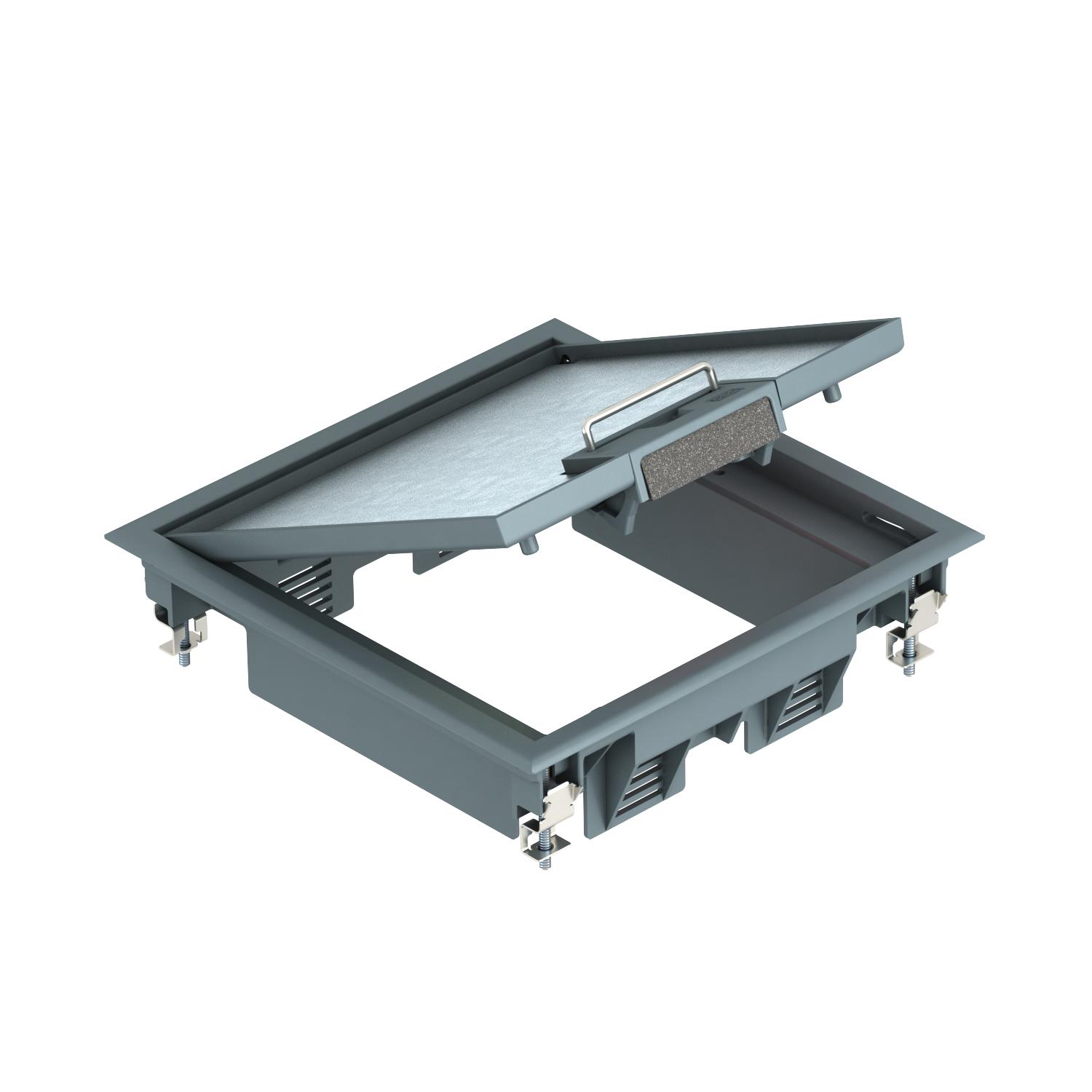

Opis proizvodaUgradni okvir s poklopcem s ručicom, za ugradnju do 6 pojedinačnih elektroelemenata Modul 45 u 2 univerzalna nosača UT3, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Ugradni okvir s poklopcem s ručicom, 2-komore za ugradnju nosača MT4. Mogu se instalirati 2 pokrovne pločice u izvedbi APMT2.
-
- Tehnički podaci
-
Tehnički podaci

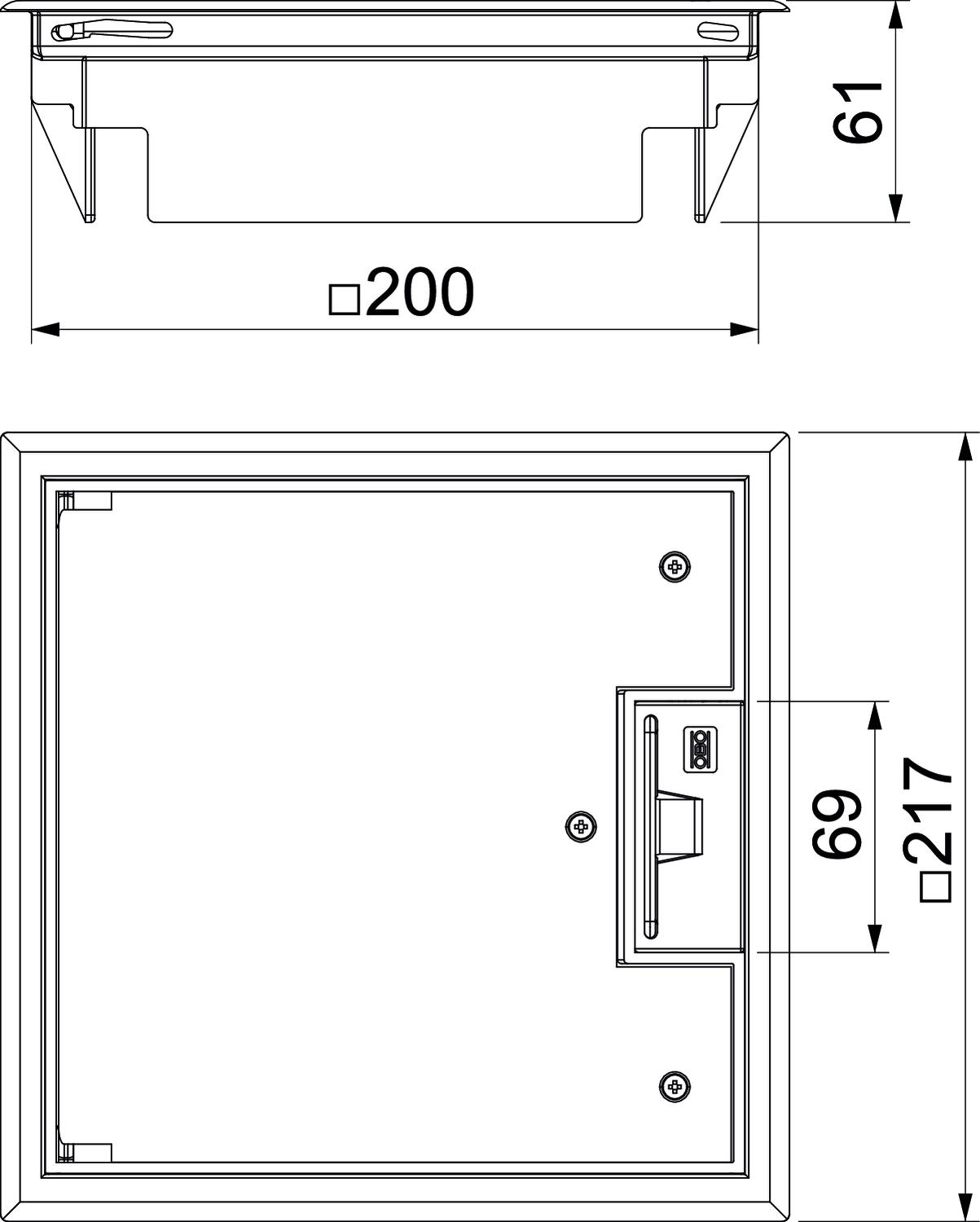

Boja sivo; RAL 7011 Broj ugradnih elemenata 6 Broj ugradnih kutija 2 Debljina podne obloge 5 mm Dimenzija 217x217x61 Dubina za ugradnju 73 mm Dužina ugradne mjere 200 mm Dužina vanjske mjere 217 mm Izvedba kvadratno Izvedba izlaza za kabele Zakretni izvod za kabele Materijal Poliamid Mehanizam za otvaranje Ručica Min. visina poda 72 mm Mjera h 73 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 4 Nosač za prihvat ugradnih kutija da Odobrenja VDE Održavanje poda suho Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure ne Sa slobodnim prostorom za podnu oblogu da Širina ugradne mjere 200 mm Širina vanjska mjera 217 mm Stupanj zaštite IK-kod IK08 Teška robusna izvedba ne Tip ugradnog sustava MT3 / GB2 Vertikalno opterećenje, mala površina do 2000 N Vertikalno opterećenje, velika površina do 3000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada - Preuzimanja
-
Podatkovni list GES4 U 7011 / 7405196 , 0.28MB , pdfEU izjava o sukladnosti GES4 U 7011 / 7405196 , 0.15MB , pdfREACH Izjava o sukladnosti GES4 U 7011 / 7405196 , 0.09MB , pdfRoHS Izjava o sukladnosti GES4 U 7011 / 7405196 , 0.13MB , pdfOdobrenje VDE odobrenje GES , 0.12MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
