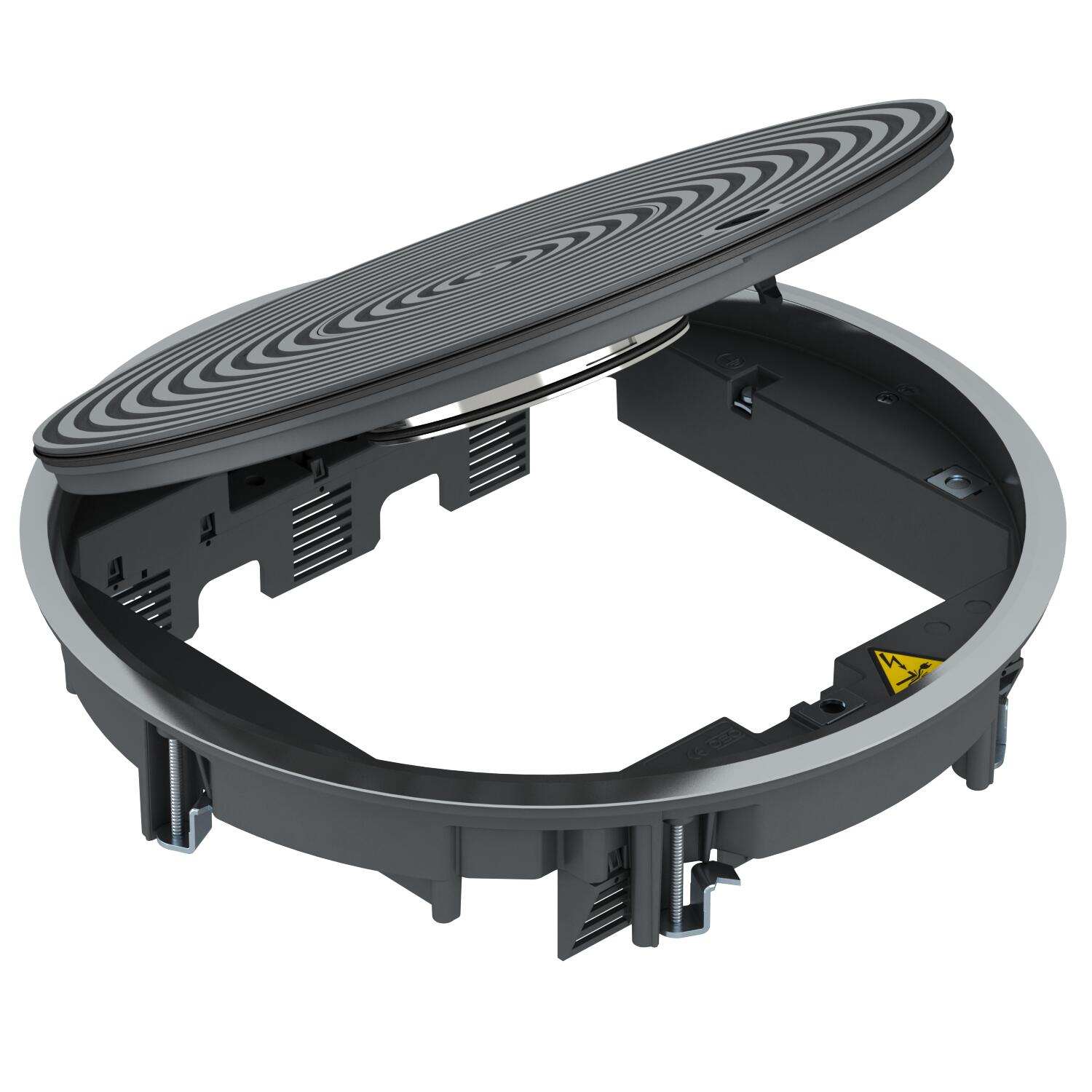

Ugradni okvir s poklopcem GRAF9 za mokro održavanje, univerzalni
Brt. art. 7405750 | EAN 4012195866992
- Opis proizvoda
-

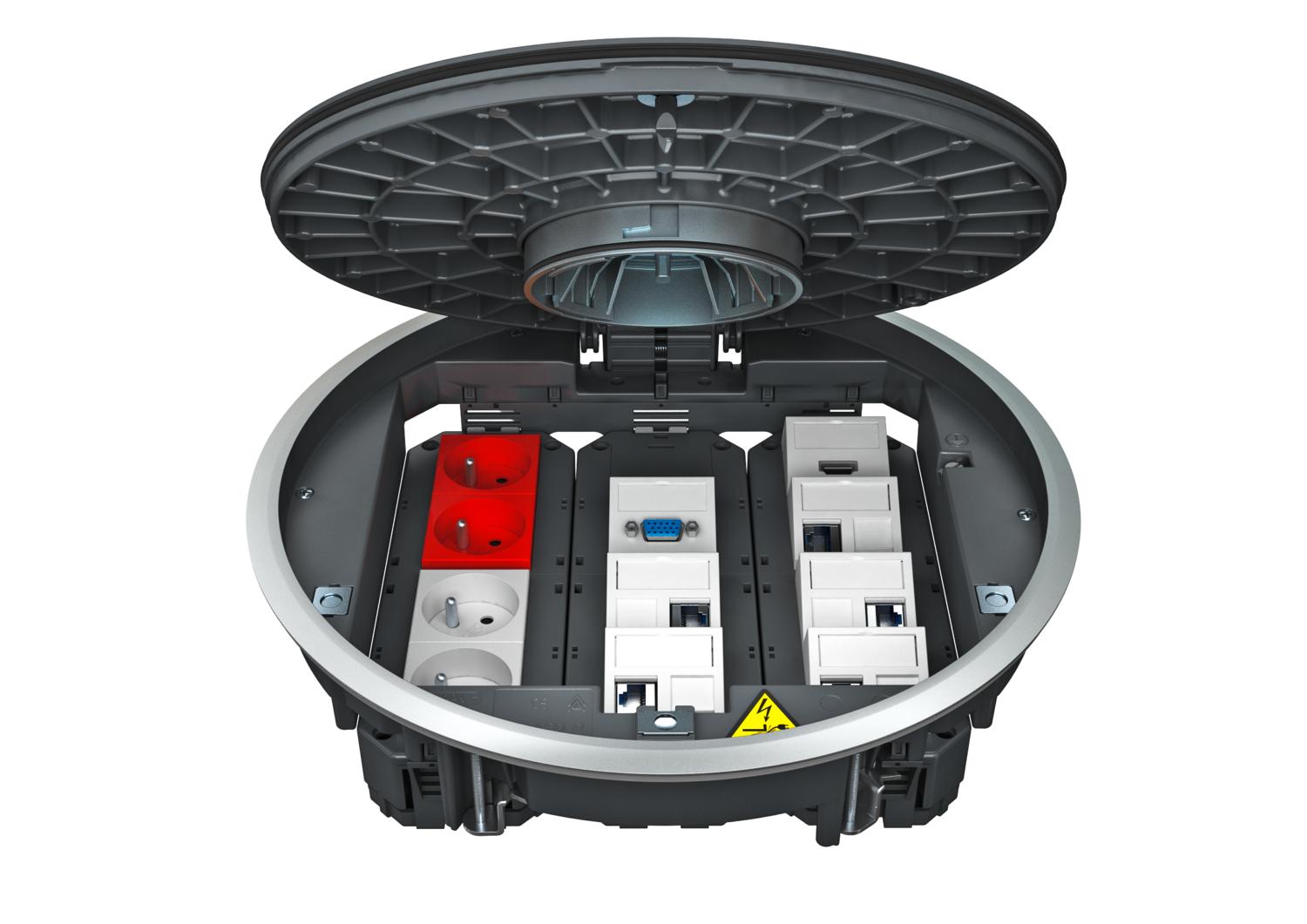

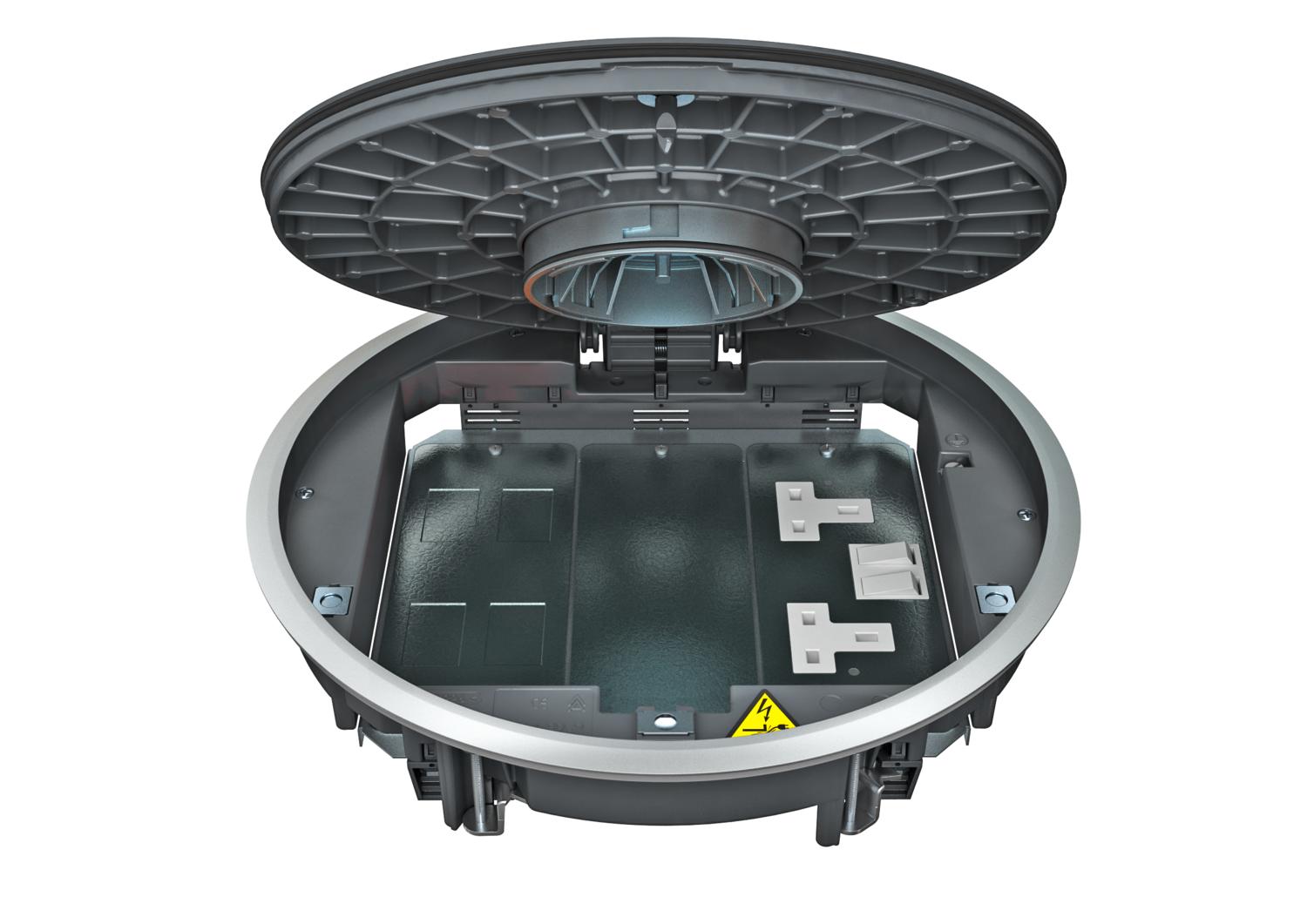

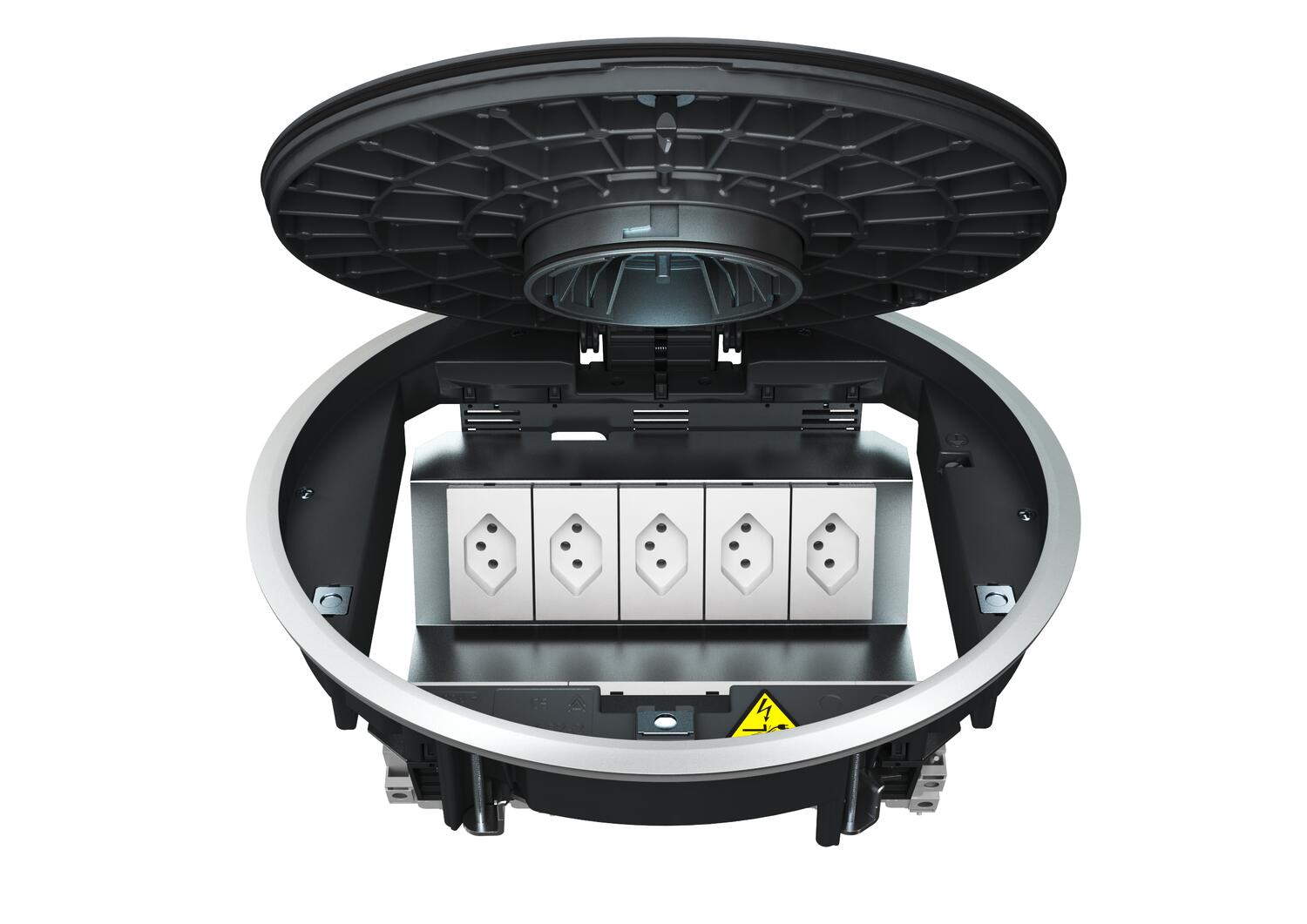

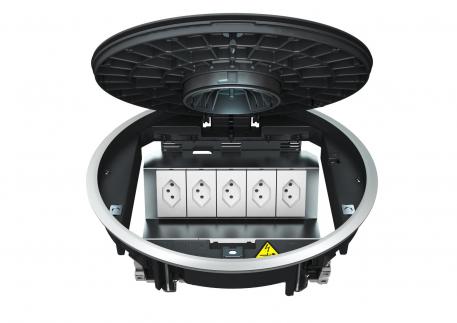

Opis proizvodaUgradni okvir s tubusom za mokro održavane podove, za ugradnju do 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, primjena u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Ugradni okvir s tubusom za podove koji se mokro održavaju, 3-struki, za ugradnju nosača MT9. Mogu se instalirati 3 pokrovne pločice u izvedbi APMT5
-
- Tehnički podaci
-
Tehnički podaci

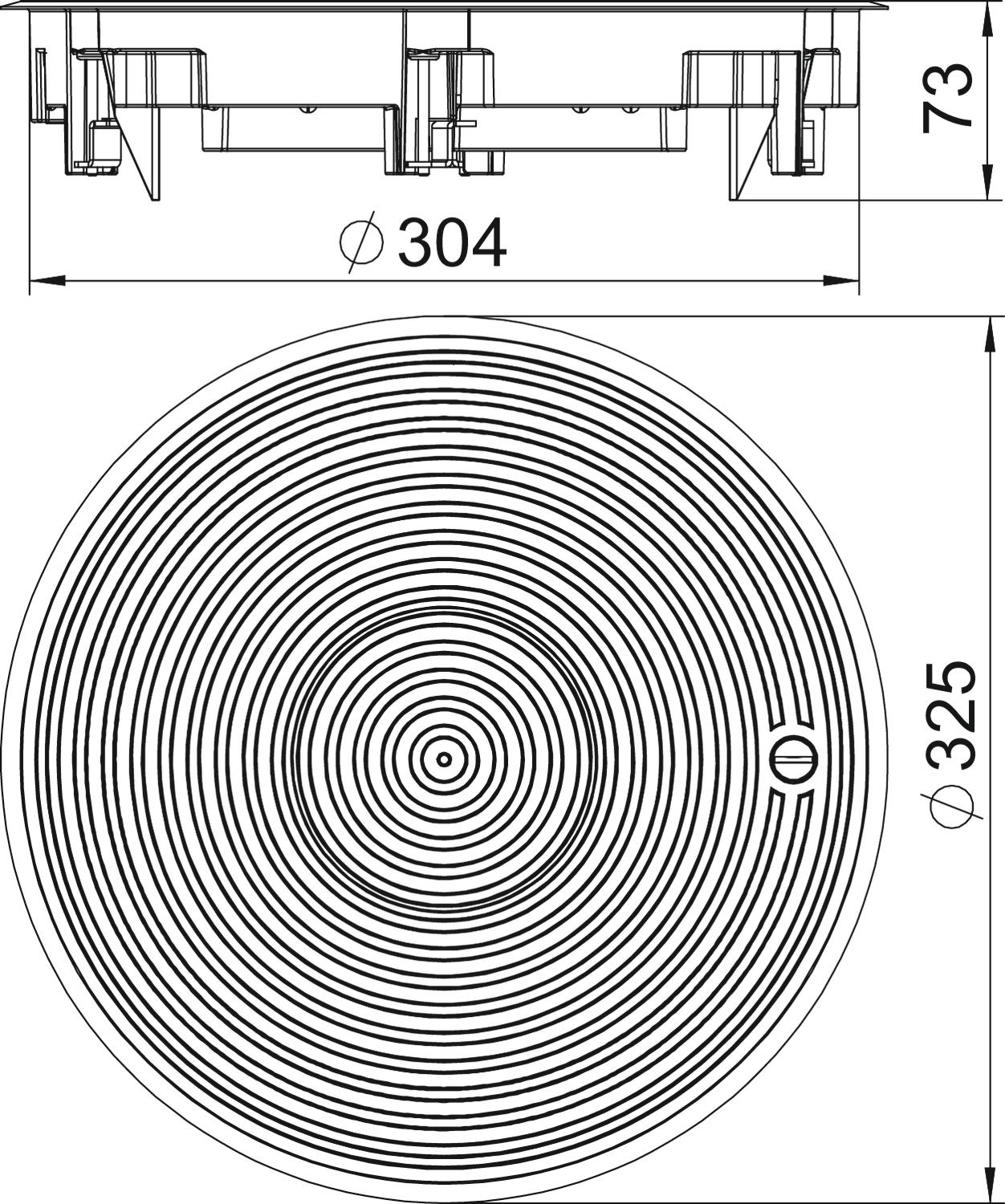

Boja grafitno crna; RAL 9011 Broj ugradnih elemenata 12 Broj ugradnih kutija 3 Dimenzija Ø325x74 Dubina za ugradnju 80 mm Izvedba okruglo Izvedba izlaza za kabele Potopni tubus Materijal Lijevani aluminij Mehanizam za otvaranje Zasun Min. visina poda 80 mm Mogućnost ugradnje brtve da Nazivna veličina za ugradbene elemente R9 Odobrenja VDE Održavanje poda mokro Okvirna izvedba Zaštitni okvir za tepih Prikladno za mokro održavanje da Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure da Promjer ugradnje 305 Sa slobodnim prostorom za podnu oblogu ne Stupanj zaštite IK-kod IK10 Teška robusna izvedba da Tip ugradnog sustava UT4 Vanjski promjer 325 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP45 Zaštitni okvir za slobodan prostor za podnu oblogu da - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm
UT3 45 3 7408723 1 Komada
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
