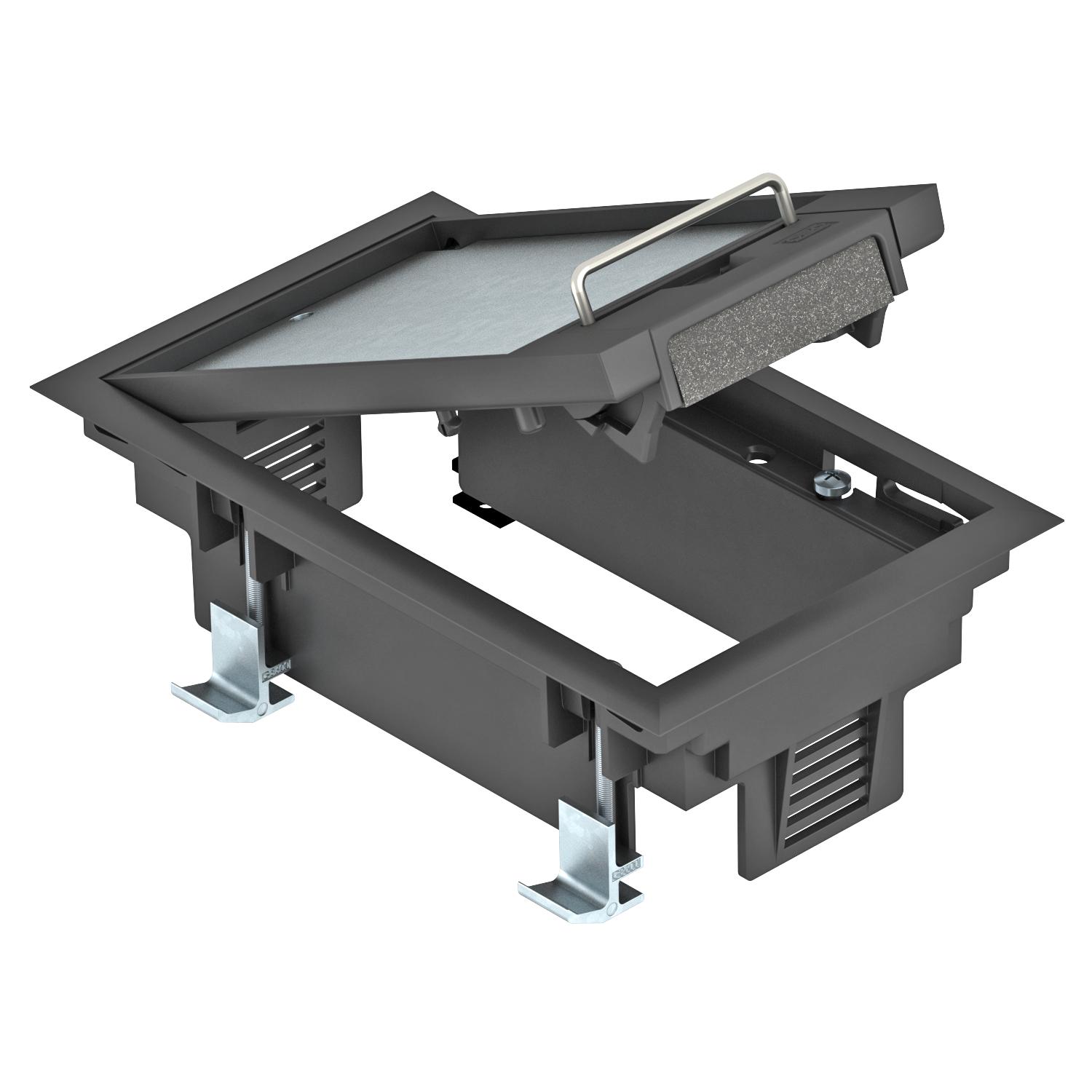

Ugradni okvir s poklopcem GES2DB, s ručicom

Brt. art. 7405104 | EAN 4012195102120

5 mm
2
Opis proizvoda
Opis proizvoda
Ugradni okvir s poklopcem i ručicom, za ugradnju 3 pojedinačna elektroelementa Modul 45 u univerzalnom nosaču UT3, primjena u dvostrukim podovima u zatvorenom prostoru.
Ugradni okvir s poklopcem i ručicom, jednostruki, za ugradnju nosača MT2.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Boja grafitno crna; RAL 9011
Broj ugradnih elemenata 3
Broj ugradnih kutija 1
Debljina podne obloge 5 mm
Dimenzija 192x118x91
Dubina za ugradnju 73 mm
Dužina ugradne mjere 180 mm
Dužina vanjske mjere 194 mm
Izvedba pravokutno
Izvedba izlaza za kabele Zakretni izvod za kabele
Materijal Poliamid
Mehanizam za otvaranje Ručica
Min. visina poda 73 mm
Mjera h 73 mm
Mogućnost ugradnje brtve ne
Nazivna veličina za ugradbene elemente 2
Nosač za prihvat ugradnih kutija da
Odobrenja VDE
Održavanje poda suho
Okvirna izvedba Zaštitni okvir za tepih
Prikladno za mokro održavanje ne
Prikladno za podni kanal u razini glazure ne
Prikladno za podzemni kanal ne
Prikladno za ugradnju u dvostruki pod da
Prikladno za ugradnju u šuplji pod da
Prikladno za zatvoreni podni kanal u razini glazure ne
Sa slobodnim prostorom za podnu oblogu da
Širina ugradne mjere 104 mm
Širina vanjska mjera 118 mm
Stupanj zaštite IK-kod IK08
Teška robusna izvedba ne
Tip ugradnog sustava UT3
Vertikalno opterećenje, mala površina do 3000 N
Vertikalno opterećenje, velika površina do 3000 N
Vrsta zaštite (IP) u korištenom stanju IP20
Vrsta zaštite (IP) u nekorištenom stanju IP40
Zaštitni okvir za slobodan prostor za podnu oblogu da
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Nazivna veličina za ugradbene elemente Boja Brt. art. Količina Min. pak.
GES2 DB 7011 5 mm 2 sivo; RAL 7011 7405100
1 Komada
GES2 DB 9011 5 mm 2 grafitno crna; RAL 9011 7405104
1 Komada
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm Univerzalni nosač UT3, s poklopcem za Modul 45®, dužine 165 mm UT3 45 3 7408723
1 Komada
