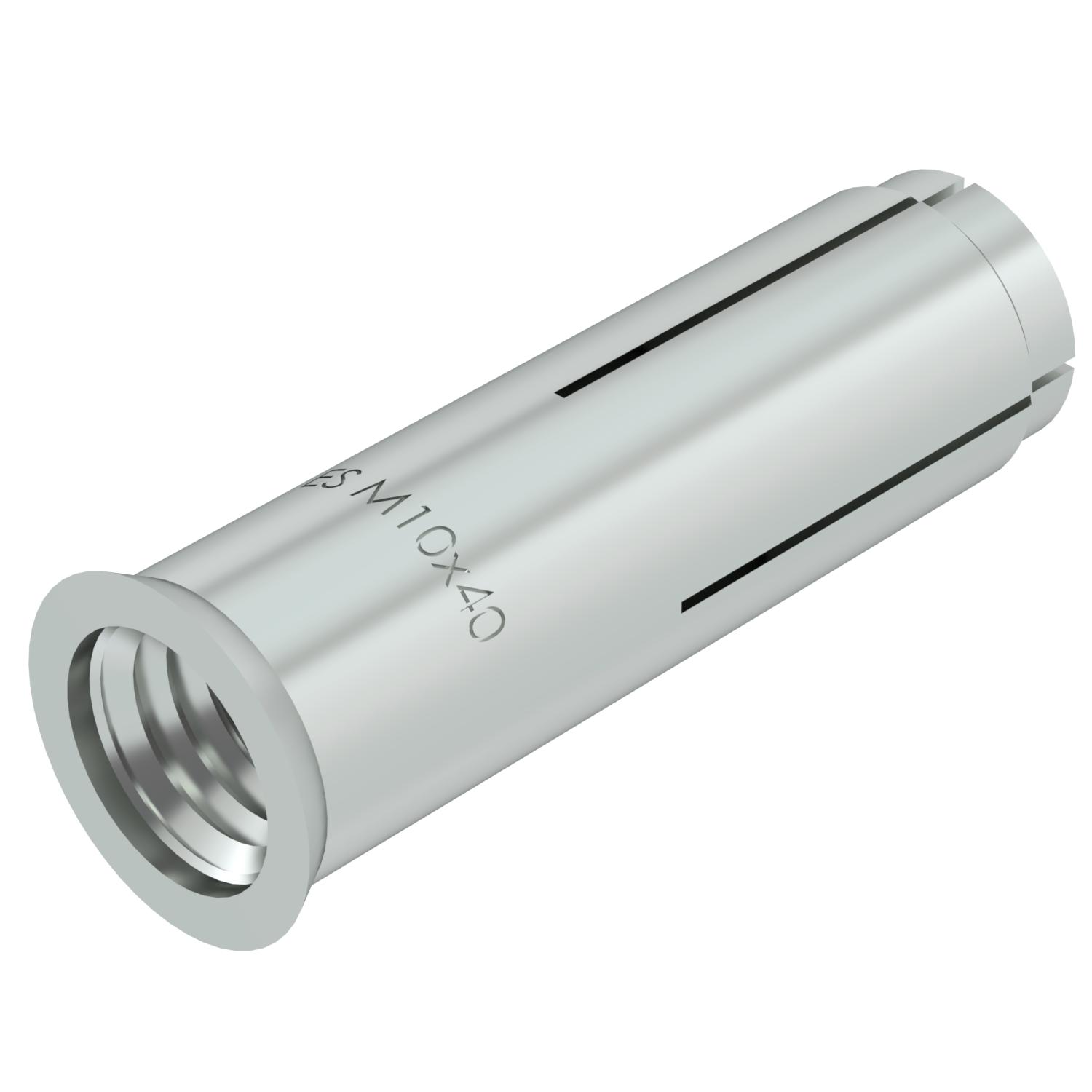

Udarno sidro, izvedba s prirubnicom
Brt. art. 3492024 | EAN 4012196709656
- Opis proizvoda
-
Opis proizvodaUdarno sidro za pojedinačno pričvršćivanje nenosivih sustava u neprekinutom betonu i za višestruko pričvršćicanje u prekinutom i neprekinutom betonu.
Ispitano za sustave za zaštitu od požara, razred vatrootpornosti R 120 prema Europskoj tehničkoj ocjeni ETA-02/0020 (dio 7) i ETA-05/0116.
Montaža s alatom za zabijanje.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija 10x40 Dopušteno područje opterećenja 2 Dubina provrta 40 mm Duljina 40 mm Izvedba Udarni Maks. ovojna dubina 15 mm Materijal Čelik Min. ovojna dubina 11 mm Min. promjer bušenja 12 mm Mjera L 40 mm Način montaže tiple, sidra Predmontaža Naprava za pričvršćenje ostalo Navoj M10 Navoj metrički 10 Postojeća odobrenja da Površina galvanski pocinčano Prikladno za građevinski materijal Beton Samobušeći ne - Svi tipovi
- Preuzimanja
-
Podatkovni list ES M 10x40 / 3492024 , 0.18MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti ES M 10x40 / 3492024 , 0.30MB , pdfREACH Izjava o sukladnosti ES M 10x40 / 3492024 , 0.12MB , pdfRoHS Izjava o sukladnosti ES M 10x40 / 3492024 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu tiple za šuplji zid Easy , 0.98MB , pdfUpute za montažu Upute za montažu udarna kotva E , 0.98MB , pdf
