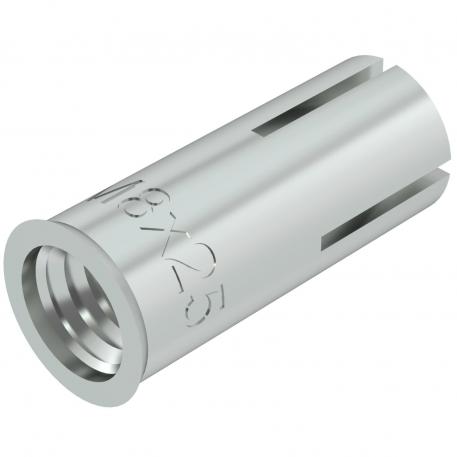

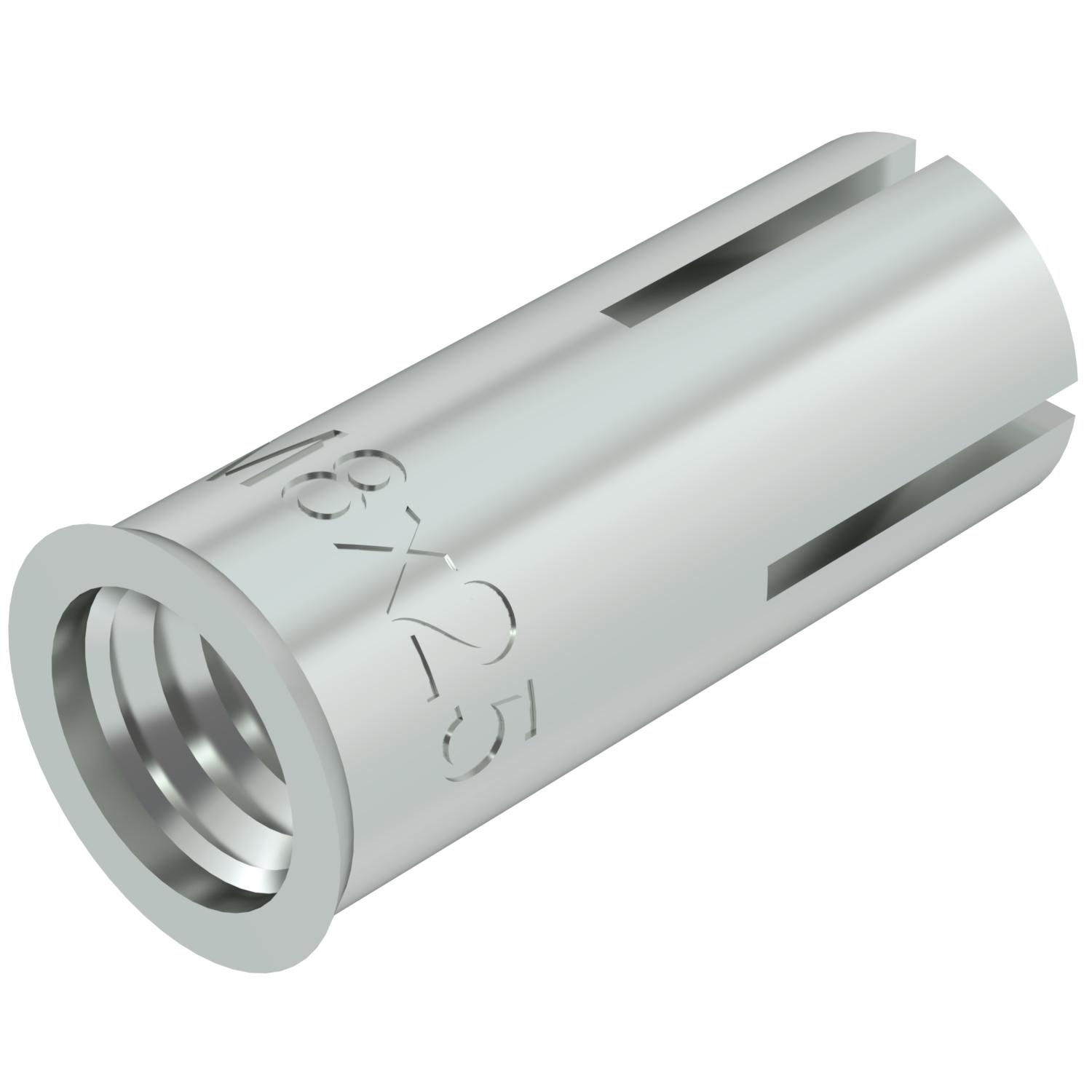

Udarno sidro, izvedba s prirubnicom
Brt. art. 3492020 | EAN 4012196709618
- Opis proizvoda
-
Opis proizvodaUdarno sidro za pojedinačno pričvršćivanje nenosivih sustava u neprekinutom betonu i za višestruko pričvršćicanje u prekinutom i neprekinutom betonu.
Ispitano za sustave za zaštitu od požara, razred vatrootpornosti R 120 prema Europskoj tehničkoj ocjeni ETA-02/0020 (dio 7) i ETA-05/0116.
Montaža s alatom za zabijanje.
-
- Tehnički podaci
-
Tehnički podaci

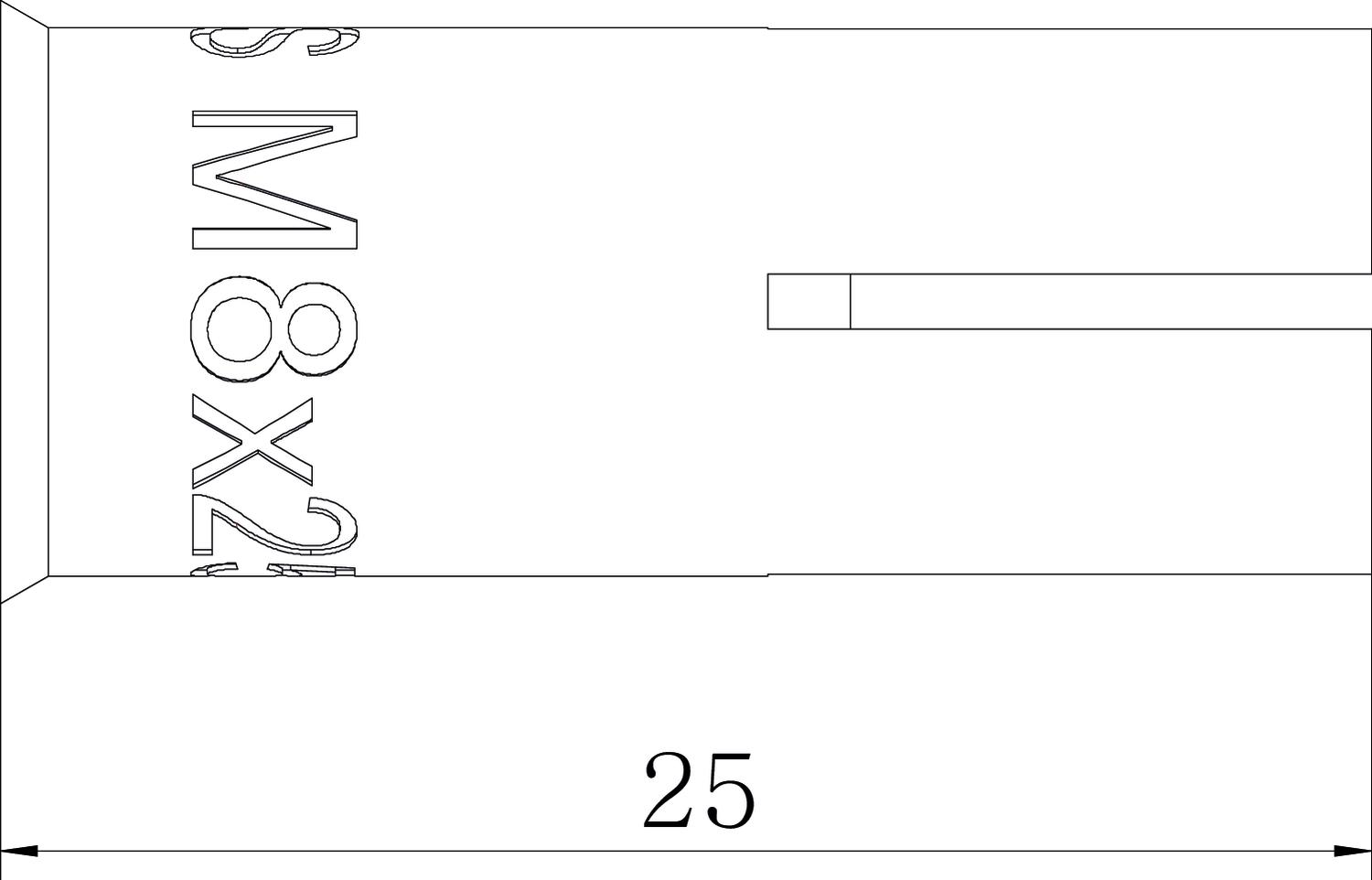

Boja cink Dimenzija 8x25 Dopušteno područje opterećenja 1,9 Dubina provrta 25 mm Duljina 25 mm Izvedba Udarni Maks. ovojna dubina 12 mm Materijal Čelik Min. ovojna dubina 8 mm Min. promjer bušenja 10 mm Mjera L 25 mm Način montaže tiple, sidra Predmontaža Naprava za pričvršćenje ostalo Navoj M8 Navoj metrički 8 Postojeća odobrenja da Površina galvanski pocinčano Prikladno za građevinski materijal Beton Samobušeći ne - Svi tipovi
- Preuzimanja
-
Podatkovni list ES M 8x25 / 3492020 , 0.19MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti ES M 8x25 / 3492020 , 0.30MB , pdfREACH Izjava o sukladnosti ES M 8x25 / 3492020 , 0.12MB , pdfRoHS Izjava o sukladnosti ES M 8x25 / 3492020 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu tiple za šuplji zid Easy , 0.98MB , pdfUpute za montažu Upute za montažu udarna kotva E , 0.98MB , pdf
