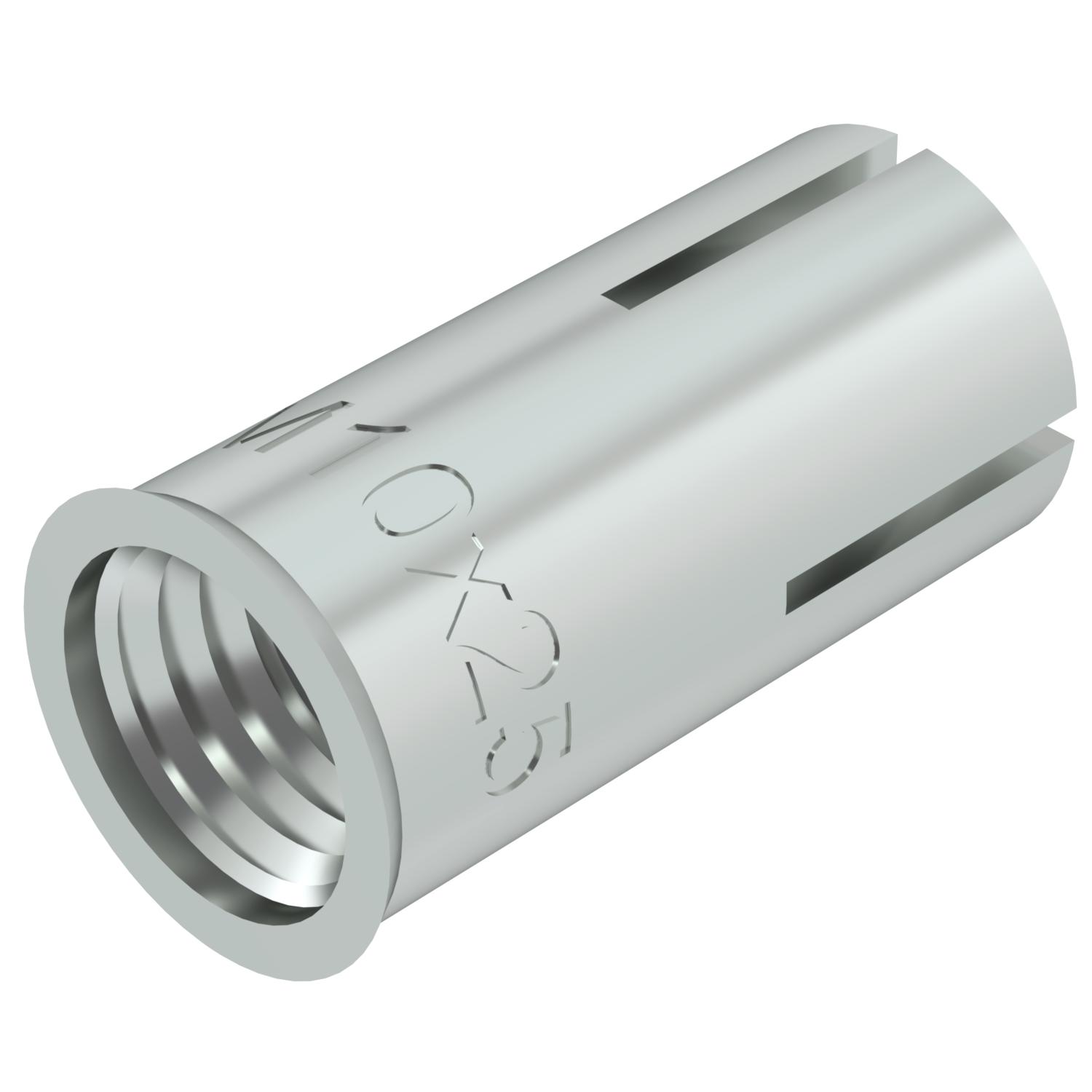

Udarno sidro, izvedba s prirubnicom
Brt. art. 3492022 | EAN 4012196709625
- Opis proizvoda
-
Opis proizvodaUdarno sidro za pojedinačno pričvršćivanje nenosivih sustava u neprekinutom betonu i za višestruko pričvršćicanje u prekinutom i neprekinutom betonu.
Ispitano za sustave za zaštitu od požara, razred vatrootpornosti R 120 prema Europskoj tehničkoj ocjeni ETA-02/0020 (dio 7) i ETA-05/0116.
Montaža s alatom za zabijanje.
-
- Tehnički podaci
-
Tehnički podaci

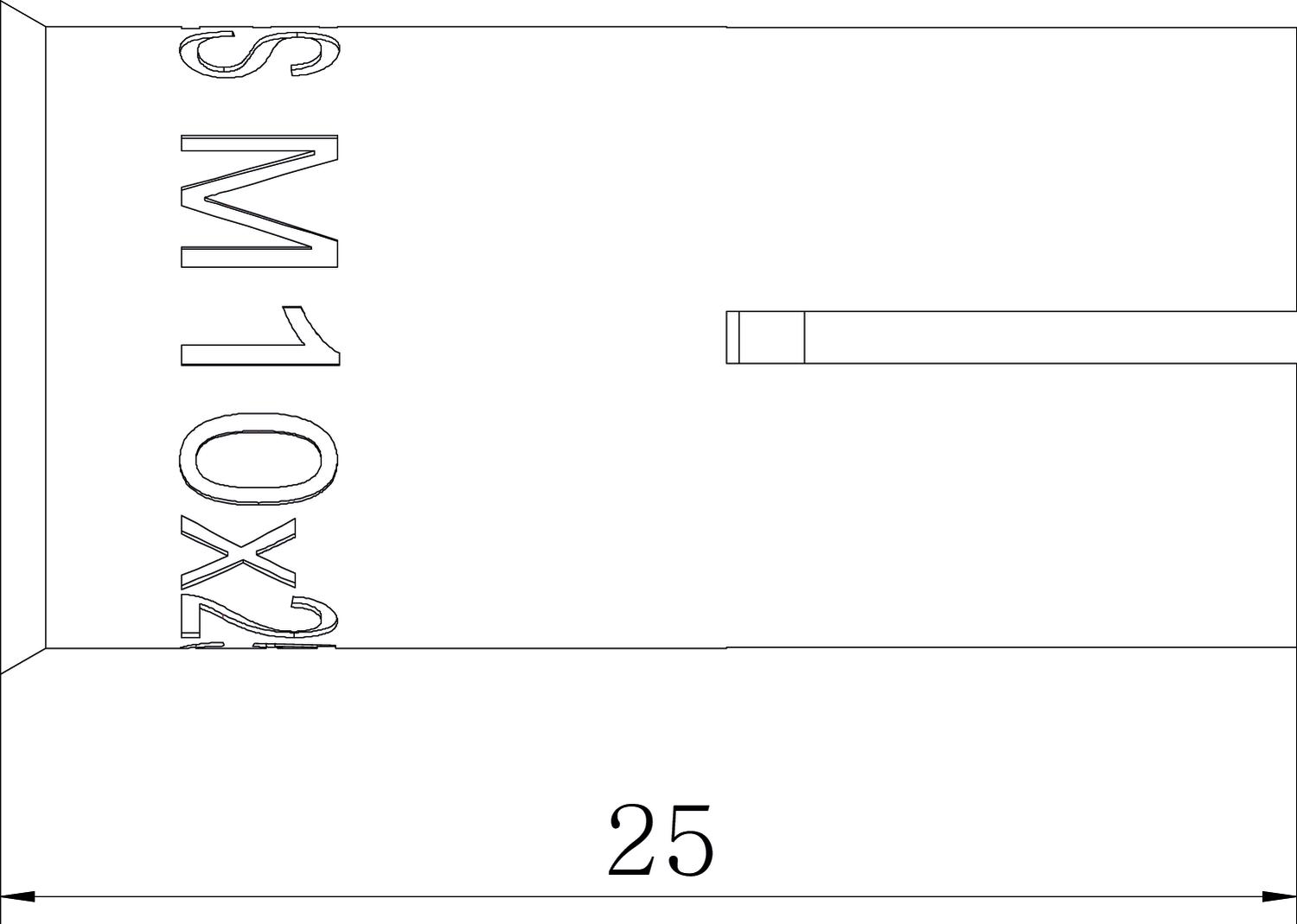

Boja cink Dimenzija 10x25 Dopušteno područje opterećenja 2,1 Dubina provrta 25 mm Duljina 25 mm Izvedba Udarni Maks. ovojna dubina 12 mm Materijal Čelik Min. ovojna dubina 10 mm Min. promjer bušenja 12 mm Mjera L 25 mm Način montaže tiple, sidra Predmontaža Naprava za pričvršćenje ostalo Navoj M10 Navoj metrički 10 Postojeća odobrenja da Površina galvanski pocinčano Prikladno za građevinski materijal Beton Samobušeći ne - Svi tipovi
- Preuzimanja
-
Podatkovni list ES M 10x25 / 3492022 , 0.19MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti ES M 10x25 / 3492022 , 0.30MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu tiple za šuplji zid Easy , 0.98MB , pdfUpute za montažu Upute za montažu udarna kotva E , 0.98MB , pdf
