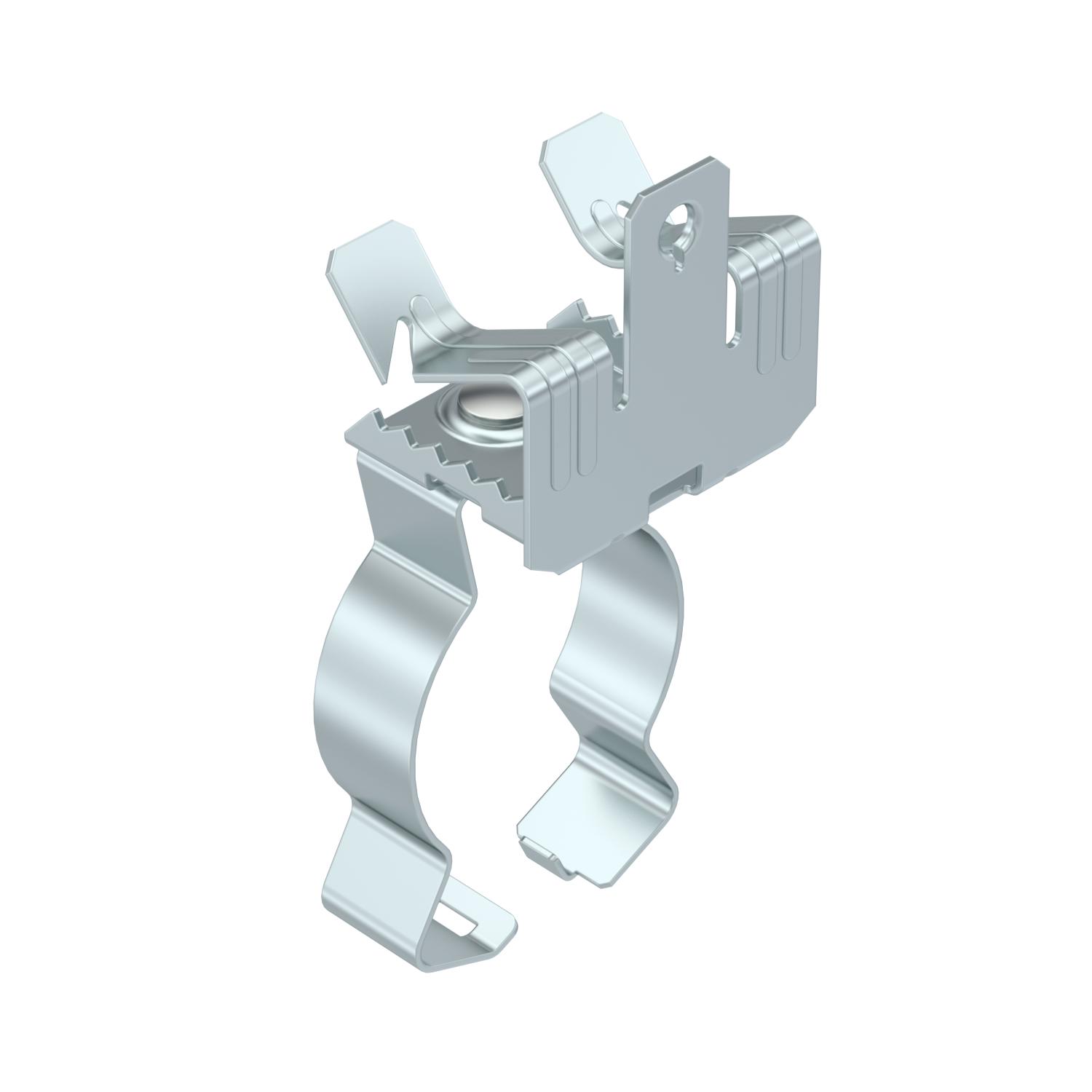

Support clamp, with pipe seat at bottom

Brt. art. / Tip

Duljina

Širina	45 mm

Visina

Min. promjer cijevi/kabela

Maks. promjer cijevi/kabela

Mjera L

Min. debljina prirubnice F

Maks. debljina prirubnice F

Opis proizvoda

Opis proizvoda

Support clamp for mounting pipes. Closed pipe seat at bottom. Fastening through knocking onto steel girders.

Tehnički podaci

Površina	Cink-lamelni premaz
Prijelomna sila	0,45 kN
Sa zglobom	ne
Širina	45 mm
Visina	36 mm
Vrsta pričvršćivanja	stezati
Vrsta priključka/ komponenta	Cijev/kabel
Zglob prilagodljiv	ne

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Min. promjer cijevi/kabela	Maks. promjer cijevi/kabela	Mjera L	Min. debljina prirubnice F	Maks. debljina prirubnice F	Brt. art.	Količina	Min. pak.
SCVPC 3-7 D25	81 mm	45 mm	37 mm	20 mm	25 mm	80 mm	3 mm	7 mm	1488621	Komada	50 Komada
SCVPC 3-7 D32	90 mm	45 mm	37 mm	30 mm	32 mm	90 mm	3 mm	7 mm	1488623	Komada	50 Komada
SCVPC 3-7 D40	103 mm	45 mm	37 mm	36 mm	40 mm	100 mm	3 mm	7 mm	1488625	Komada	50 Komada
SCVPC 7-13 D25	89 mm	45 mm	37 mm	20 mm	25 mm	87 mm	7 mm	13 mm	1488629	Komada	50 Komada
SCVPC 7-13 D32	97 mm	45 mm	37 mm	30 mm	32 mm	97 mm	7 mm	13 mm	1488631	Komada	50 Komada
SCVPC 7-13 D40	110 mm	45 mm	37 mm	36 mm	40 mm	107 mm	7 mm	13 mm	1488633	Komada	50 Komada
SCVPC 14-20 D25	92 mm	45 mm	36 mm	20 mm	25 mm	90 mm	14 mm	20 mm	1488637	Komada	50 Komada
SCVPC 14-20 D32	100 mm	45 mm	36 mm	30 mm	32 mm	100 mm	14 mm	20 mm	1488639	Komada	50 Komada

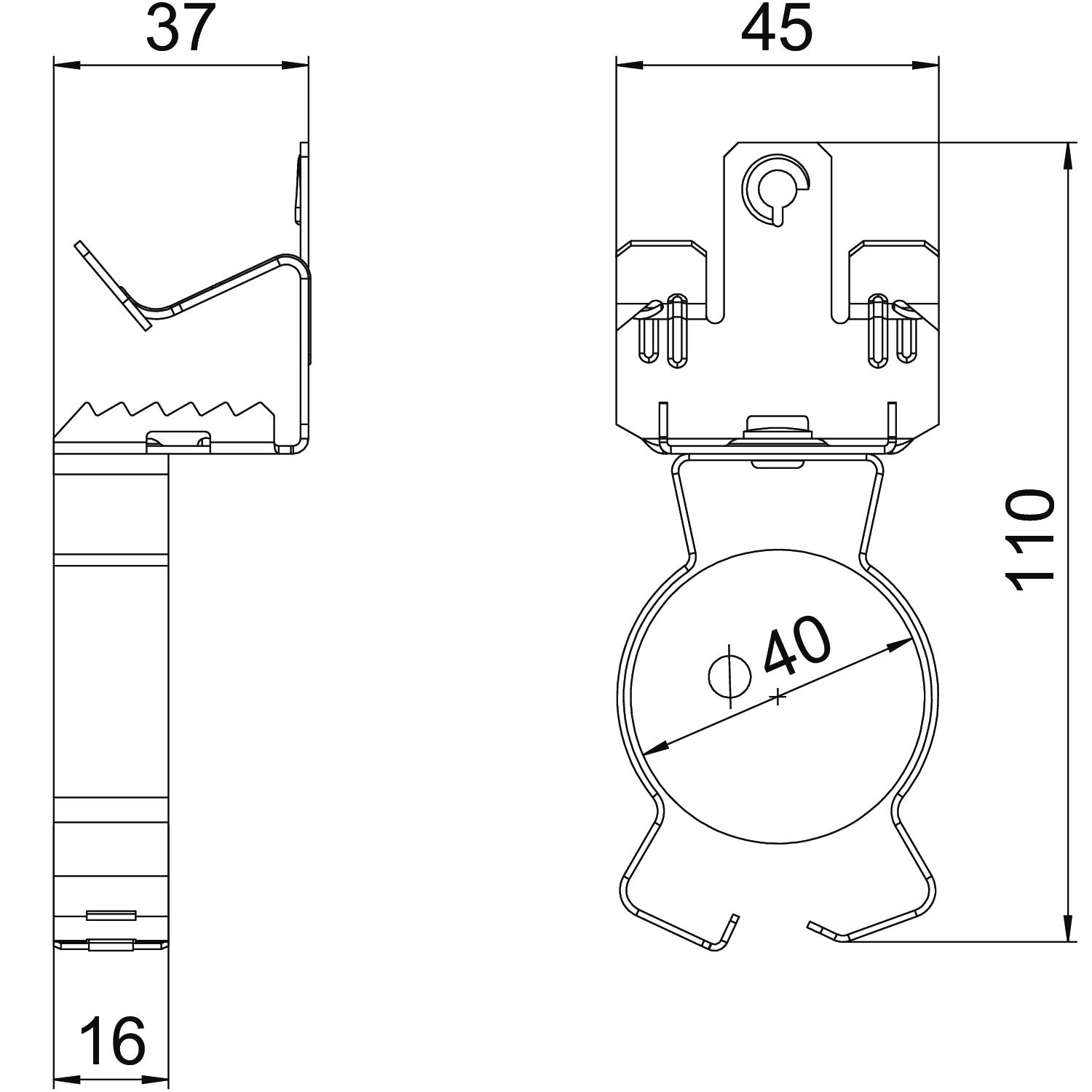

SCVPC 14-20 D40	113 mm	45 mm	36 mm	36 mm	40 mm	110 mm	14 mm	20 mm	1488641	Komada	50 Komada
