Štapni uzemljivač BP 1000 | 20 | nehrđajući čelik 1.4401

morepic-1

morepic-2

Štapni uzemljivač BP

Brt. art. 5000858 | EAN 4012195740650

Brt. art. / Tip

Duljina

Vanjski promjer	20 mm

Materijal	nehrđajući čelik 1.4401

Opis proizvoda

Opis proizvoda

• Sustav BP (Bundespost)
• Odličan spoj mekim metalnim umetkom
• S klinom i otvorima za nizanje
• Sukladno VDE 0185-305 (IEC 62305) i DIN EN 62561-2
• Struja kratkog spoja Ik (50 Hz), vrijeme 1 sek, temp. maks. 300 °C: 4.5 kA (219 20 BP V4A)

Tehnički podaci

Tehnički podaci

Dimenzija	1m
Duljina	1000 mm
Materijal	nehrđajući čelik 1.4401
Mjera L	1000 mm

Opterećenje strujom munje	H1/150 kA
Struja kratkog spoja (50HZ)(1s;≤300°C)	4,2
Vanjski promjer	20 mm
Vrsta profila	okruglo D=20 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Vanjski promjer	Materijal	Brt. art.	Količina	Min. pak.
219 20 BP V4A	1000 mm	20 mm	nehrđajući čelik 1.4401	5000858	Komada	5 Komada
219 20 BP V4A	1500 mm	20 mm	nehrđajući čelik 1.4401	5000866	Komada	5 Komada

Pribor

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Udarna glava za štapni uzemljivač ST i BP	1819 20BP	3041212	Komada	5 Komada
Obujmica za štapni uzemljivač, univerzalna	2760 20 V4A	5001633	Komada	5 Komada

Preuzimanja

Podatkovni list 219 20 BP V4A / 5000858 , 0.21MB , pdf

Priručnik Priručnik za zaštitu od djelovanja munje , 2.10MB , pdf

Priručnik Priručnik Sustavi za uzemljenje , 2.10MB , pdf

Brošura Lösungen für Photovoltaikanlagen , 11.37MB , pdf

Katalog Uzemljenje i izjednačenje potencijala , 16.24MB , pdf

Izjava o sukladnosti 219 20 BP V4A / 5000858 , 0.06MB , pdf

Preuzmi

REACH Izjava o sukladnosti 219 20 BP V4A / 5000858 , 0.12MB , pdf

Preuzmi

Pomoć pri odabiru Pomoća odabira za zemljana i prstenasta uzemljenja prema DIN 18014 , 0.18MB , pdf

Upute za montažu Upute za montažu uzemljivača , 0.15MB , pdf

Preuzmi

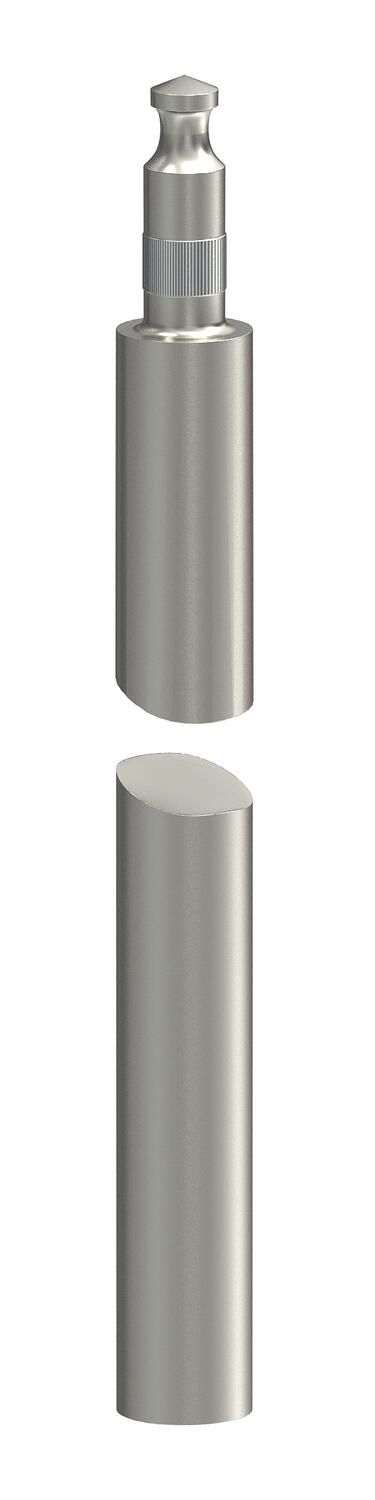

Grafički prikaz proizvoda 219 20 BP V4A / 5000858, 20.87 kB, jpg

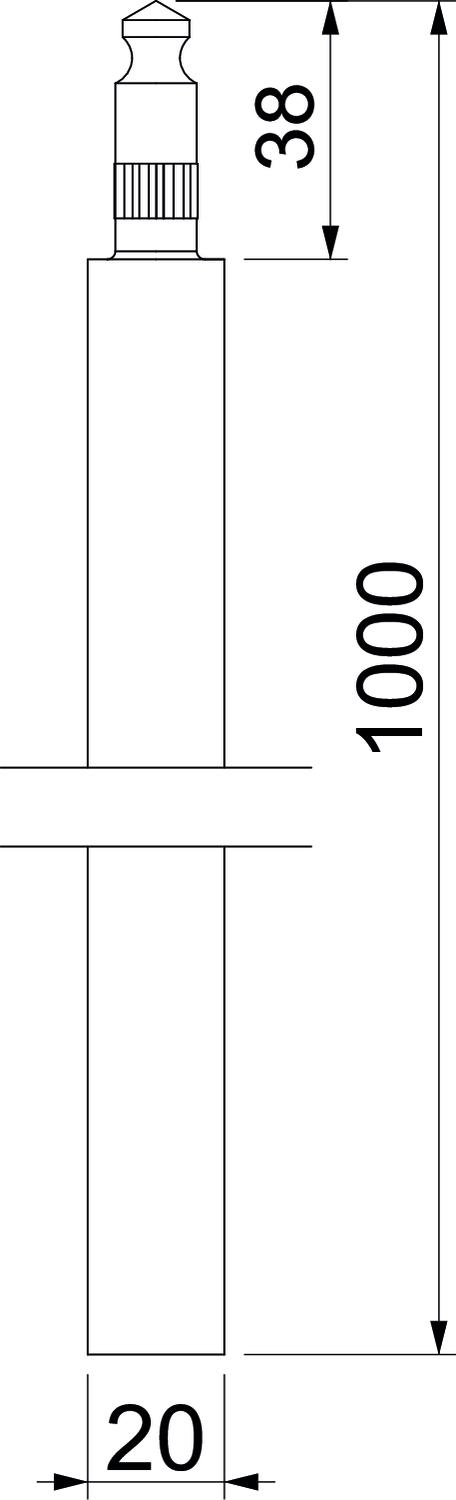

Dimenzionalni crtež 219 20 BP V4A / 5000858, 30.99 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
