Srednja i fina zaštita za dvožilne sustave FLD 24 V 2 | 19 | 28 | Stezaljka

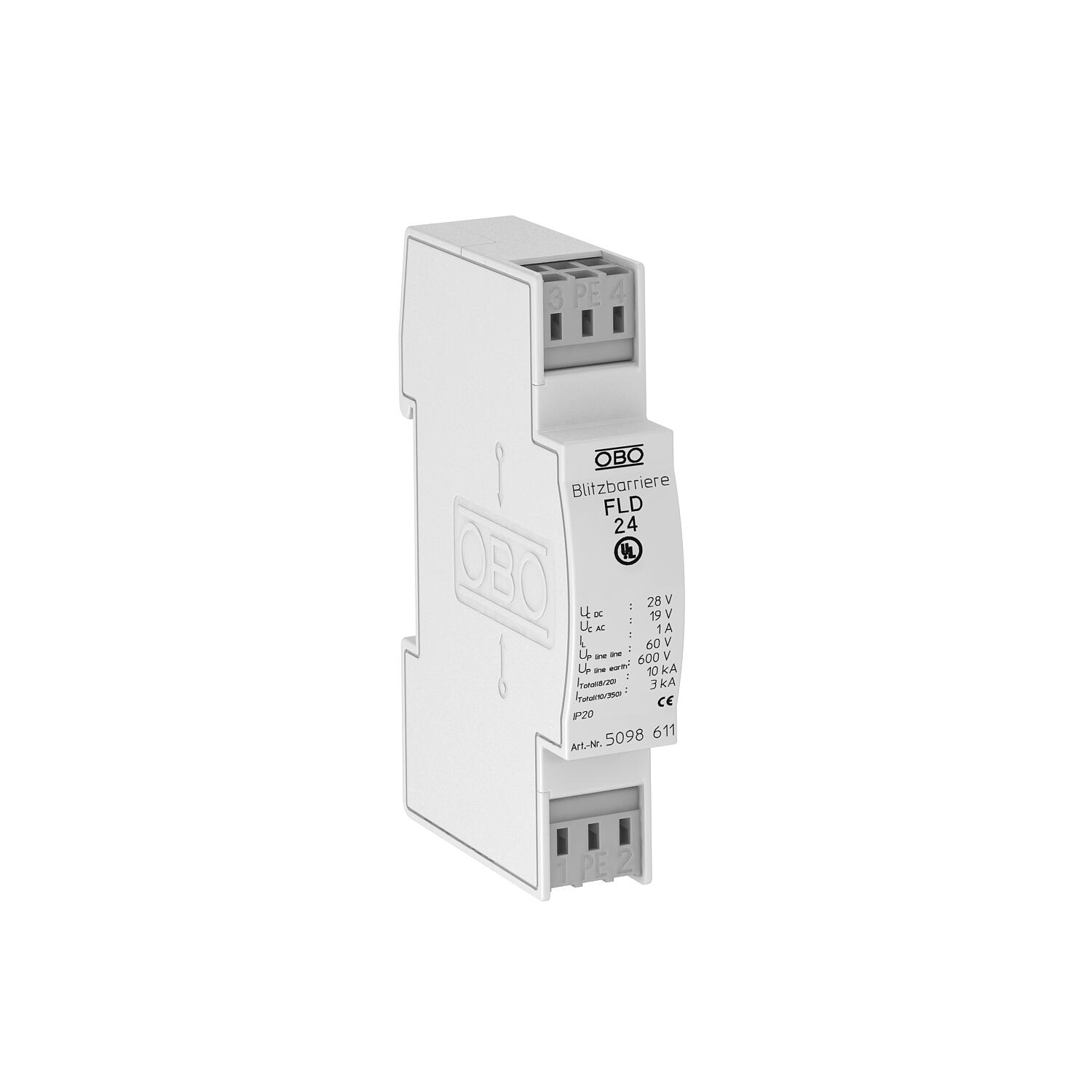

Srednja i fina zaštita za dvožilne sustave FLD 24 V

Brt. art. 5098611 | EAN 4012195578383

Brt. art. / Tip	5098611 / FLD 24

Broj polova	2

Najviši trajni napon AC	19 V

Najviši trajni napon DC	28 V

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

Zaštita od prenapona za mjernu, upravljačku i regulacijsku tehniku

• Srednja i fina zaštita

• Izvedba za jednožilne sustave

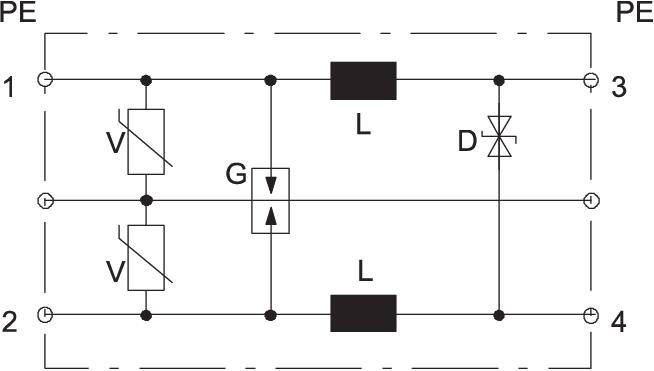

• Dvostupanjski zaštitni sklop

• Sa stezaljkama za jednostavnu montažu bez vijaka

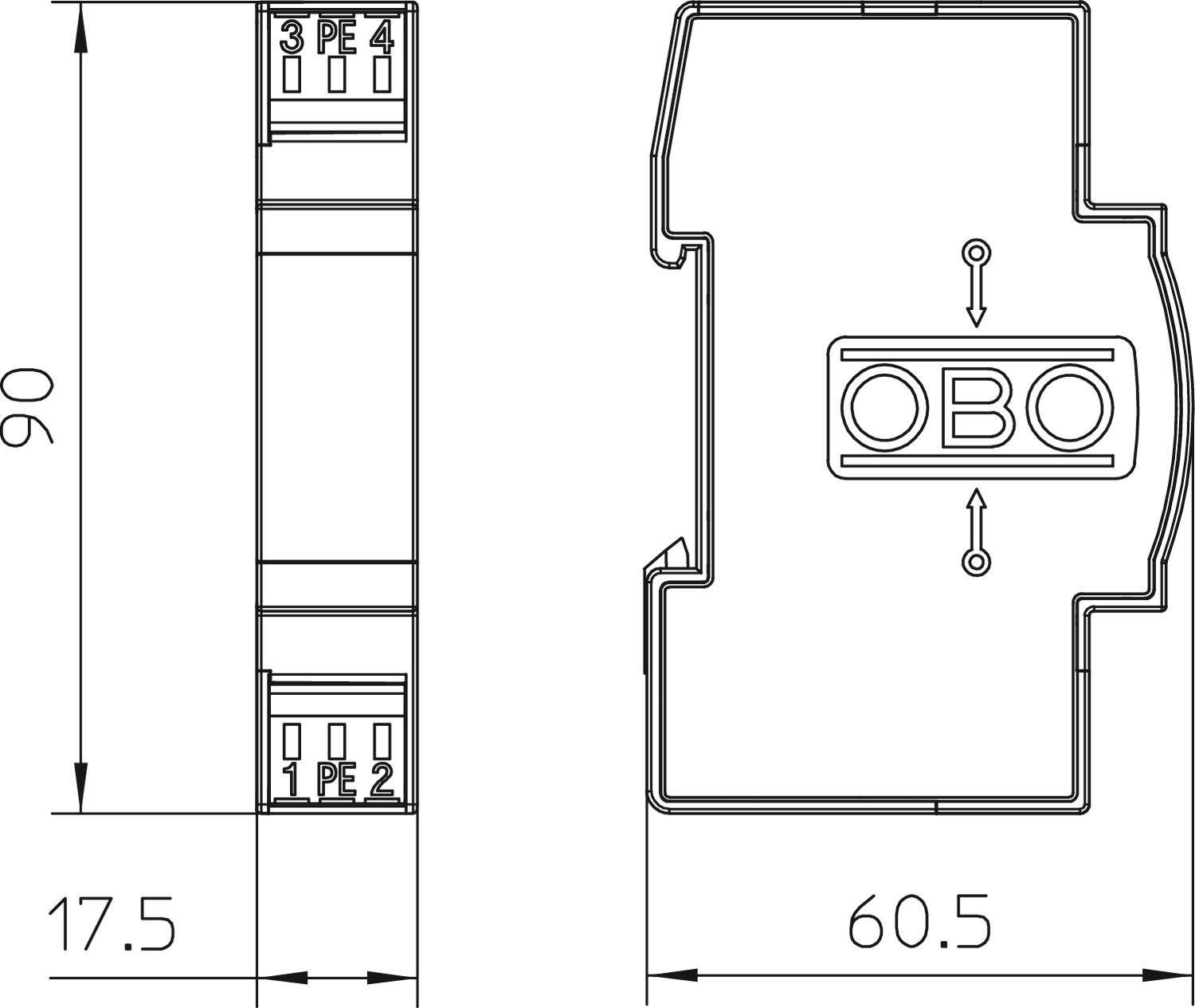

• Širine 17,5 mm

• S integriranim otporom rasterećenja

Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razdjelnom ormaru.

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	24V AC
Dojavni kontakt	ne
Granična frekvencija	0,18 MHz
Impulsna struja	1,5 kA
Ispitna norma	IEC 61643-21
Izvedba testirana na eksplozije	ne
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Jakost udarne struje žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Kapacitet (žila-zemlja)	<1 nF
Kapacitet (žila-žila)	<10 nF
Kategorie	Tip 1+2+3 / D1+C2+C1
LPZ	0→3
Maks. presjek fleksibilnog priključka.	2,5 mm²
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Min. presjek krutog priključka	0,14 mm²
Min. presjek višežičnog priključka	0,14 mm²
Najviši trajni napon AC	19 V

Najviši trajni napon DC	28 V
Nazivna odvodna struja (8/20 µs)	5 kA
Nazivna strujna opterećenja AC	0,7 A
Nazivna strujna opterećenja DC	1 A
Odobrenja	UL
Otpor instalacije	>1 MΩ
Priključak oplete	ne
Razina zaštite linija - linija	<60 V
Razina zaštite linija - zemlja	<600 V
Razvodni ormar TE (17,5 mm)	1
Serijska indukcija po žili	120 µH ± 20 %
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	D1: 3 kA
Ukupna nazivna odvodna struja (8/20)	10 kA
Uneseno prigušenje (insertion loss)	3 dB @ 180 kHz dB
Utični sustav	Stezaljka
Uzemljenje preko:	stezaljka
