Spojnica, vodljiva za EÜK-2 75 | 28 | 48 | 190 |

morepic-1

morepic-2

Spojnica, vodljiva za EÜK-2

Brt. art. 7400988 | EAN 4012197349837

Brt. art. / Tip

Širina	75 mm

Min. visina kanala	28 mm

Maks. visina kanala

Min. širina kanala

Opis proizvoda

Opis proizvoda

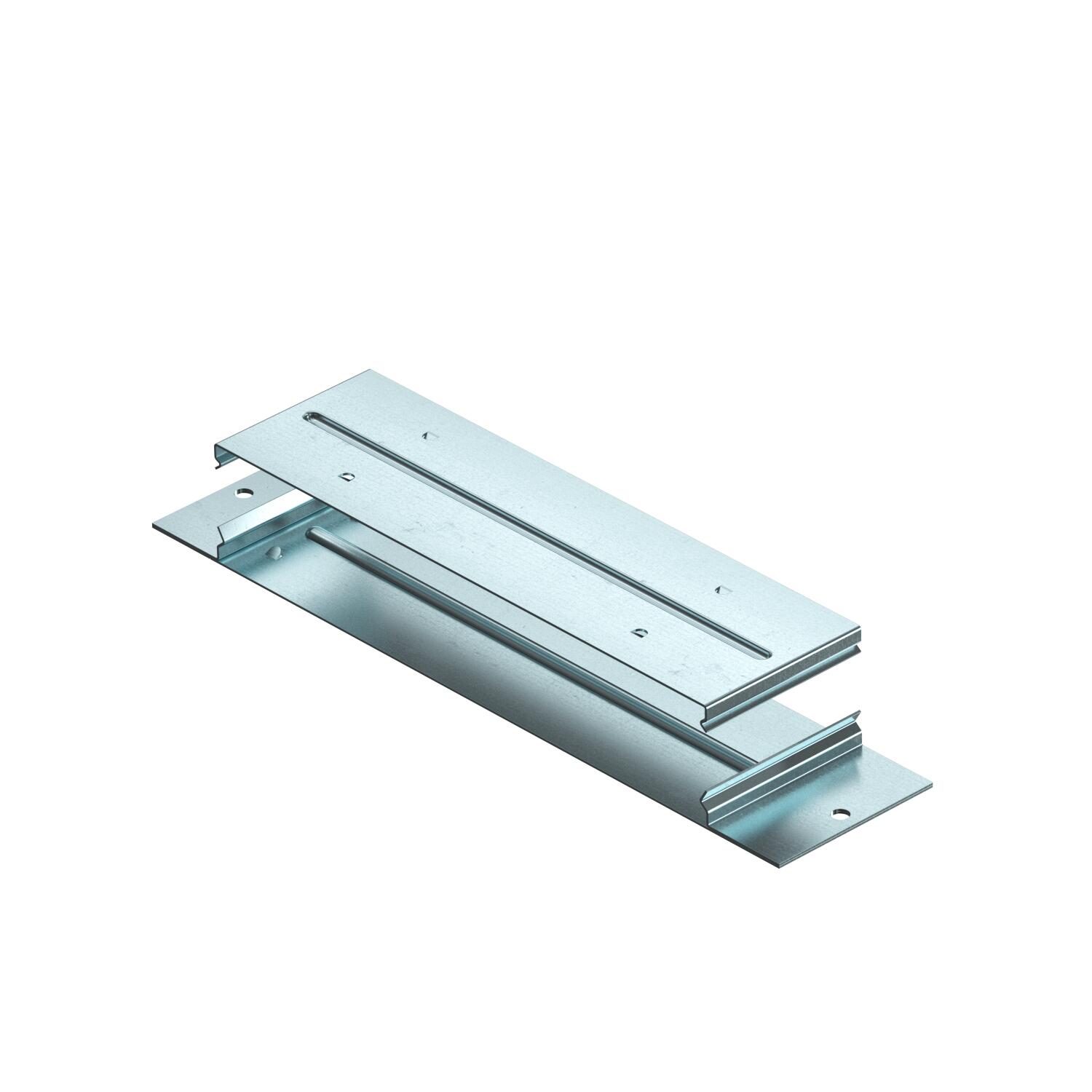

Spojnica (2-dijelna) za vodljivu ugradnju podnih kanala obloženih glazurom. Spojnica uskače u bočne stijenke kanala.

Tehnički podaci

Tehnički podaci

Dimenzija	263x75x28,2
Duljina	263 mm
Izvedba	Spojnica
Maks. visina kanala	48 mm
Materijal	Čelik
Min. širina kanala	190 mm
Min. visina kanala	28 mm
Mjera a	190 mm

Mogućnost ugradnje brtve	ne
Podni lim	da
Poklopac koji se može skinuti	da
Površina	pocinčano
Prikladno za rasteznu fugu	da
S izjednačenjem potencijala	da
Širina	75 mm

Svi tipovi

Svi tipovi

Tip	Širina	Min. visina kanala	Maks. visina kanala	Min. širina kanala	Brt. art.	Količina	Min. pak.
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Komada	1 Komada
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Komada	1 Komada
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Komada	1 Komada

Preuzimanja

Podatkovni list VL 190-2 / 7400988 , 0.19MB , pdf

EU izjava o sukladnosti VL 190-2 / 7400988 , 0.17MB , pdf

Izjava o svojstvima VL 190-2 / 7400988 , 0.34MB , pdf

Preuzmi

Pomoć pri odabiru Brzi odabir sustava kanala ispod glazure s podnom kutijom u veličini sustava 250-3 , 1.04MB , pdf

Pomoć pri odabiru Brzi odabir sustava kanala ispod glazure s podnom kutijom u veličini sustava 350-3 , 2.00MB , pdf

Upute za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Preuzmi

Upute za montažu Sustav podnih kanala ispod glazure EUK , 10.26MB , pdf

Grafički prikaz proizvoda VL 190-2 / 7400988, 71.34 kB, jpg

Dimenzionalni crtež VL 190-2 / 7400988, 13.26 kB, jpg

VL 190-2 / 7400988
